Technológiai alumínium profilok hajlítása
Íves kialakítás építészet
ARCA (a francia „ív”, az olasz „Arco” származik a latin „arcus” - „ív hajlító”) - az a fajta építészeti struktúra, amely ellátja az ívelt nyitó átfedés - a tér két támasz között. A design a félköríves és boltozat származik az ősi Mezopotámiában, majd sikeresen alkalmazták valamennyi építészeti stílus, kissé változtatja az alakját. A fejlesztés a civilizáció, az ív szimbólumává vált az ég, átmenő ív jelentette egy új, szellemi születést. Ezért a használata a boltozat és a félköríves ablakok és ajtók az építészet, az épület mindig megkülönbözteti más épületek, és ad neki egy különleges megjelenést. Az Advent a modern építési rugalmas áttetsző műanyag (sejtes és tömör polikarbonát) használata az íves alátámasztó szerkezete megfelel a fő előnye a műanyag - a lehetőséget, hogy ívelt mentén ívelt felület, még inkább elterjedt. Ez lehetővé teszi, hogy az építészek, hogy hozzon létre a különböző formák, nem csak a tetőfedő áttetsző struktúrák (előtetők, galériák, átriumok, stb ..), hanem a függőleges homlokzati szerkezetek, ahol az alkalmazott töltési ablakok molirovannym (hajlított) üveg.
Berendezés alumínium profilok hajlítása
A felhasznált anyagok a mai ablakot és ólomüveg tervez, hogy így egy íves darab, minimális költséggel. A folyamat során a hajlítás a profil blank van kitéve a hideg deformáció a profil-feldolgozó gép. A vakpróba áthalad több alakú klip egy előre meghatározott kaliberű, geometria ismétlődő keresztirányú profil kontúr. Formázógépek sorolják száma görgők és görgős tájékozódás térben: egy vízszintes vagy függőleges síkon. Szerint a görgök (vagy tekercs) és három görgős gépek chetyrehrolikovye.
Rendszer három henger a gép egy hárompontos rendszer, amin keresztül az előformázott profil: két pont - P1 és P2 hengerek forognak egy irányba, és egy pont - P3 görgőforgató előre - ld .. 1. A tengelyek a görgők P1 és P2 ugyanazon a vonalon, és a forgatás termelnek egy vízszintes áramlási profil sebességgel V1 a mozgatható görgő P3, amely létrehoz egy hajlítási irányban merőleges a nyomás profil a v2 sebesség. By közötti távolság változtatásával a görgők a P1 és P2 változik hajlítási sugár profilt.
Profilok kis hajlítási sugár hajlítás több menetben. Miután minden egyes lépésben, a munkadarab adott, előre meghatározott görbületi ív egyre megközelíti a kívánt profil alakja, és csak az utolsó lépés profilt kapunk a kívánt hajlítási sugár.
Chetyrehrolikovye használt eszközök hajlítás profilok, amelyek egy komplex ívelt alakú, valamint alakja kör vagy spirál. A design egy ilyen gép, azzal jellemezve, hogy a két meghajtó görgő szolgál a munkadarabot, és még két henger hajlított munkadarabot. A szükséges hajlítási sugár, konfigurált számítógép vagy manuálisan segítségével forgása a karok.
Ábra. A 2. ábra hengerelt gép függőleges henger. Függőlegesen mozgatható görgő meghatározó hajlítási sugárral van egy hidraulikus hajtás. Megváltoztatva a távolságot az alsó görgők, a kezelő a munka mind a komplex (ablakos) a profilt (maximum kitolt helyzetében hengerek) és egy fém profil (jelenti pozícióját a görgők) és gördülő (görgők közelében pozíció). Ez automatikusan fordította sugarú hajlítás és hajlító görgők mozgatják a kívánt helyzetbe.
Az ábrán látható. 3 profil-gép vízszintes hengerek három görgő saját hajtás, így a gép hajlítja profilok nagy keresztmetszetű nélkül munkaerő. A méretei a görgők lehetővé teszik, hogy ki a nagy pontosságú hajlítás profilok 300 mm-ig. A hidraulikus működtető vezérli a mágnesszelep, a digitális kijelző mutatja a takarmány mennyisége a legközelebbi 0,1 mm-es.

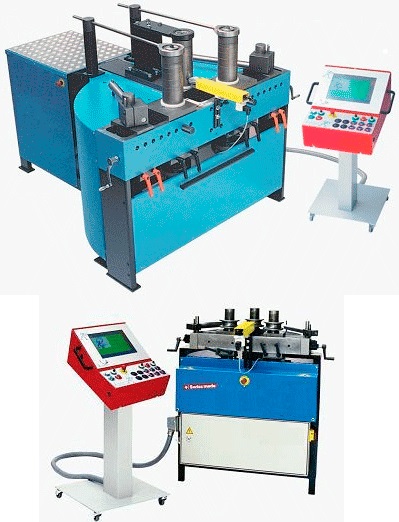

A legtöbb modern profilegibov felszerelt számítógép-vezérlésű, ami egy mobil távvezérlő beépített ipari PC és az érintőképernyő. Szoftver vezérlő lehetővé teszi, hogy gyorsan és kényelmesen programozható a gép működését. Szoftver lehetőségek megengedik hajlítási több sugarak, végrehajtását, ha szükséges, a zökkenőmentes átmenetet az ív egy adott sugarú egyenes, vagy közelíteni ellipszis. Grafikus ábrázolása a munkadarab lehetővé teszi, hogy vizuálisan ellenőrzi a programozható paraméterek.
kivehető görgők
Közvetlen hatással az alumínium profil a hajlítási folyamat során végezzük hengere van, amelyek acélból, vagy nagy szilárdságú polimerek (nylon 6, polietilén, poliacetál, kaprolon) - Fig .. 4.
acélgörgőkkel hosszabb az élettartama, hanem használni őket főleg hajlító festetlen profilt. Görgők a használt polimerek hajlító alumínium profilok és PVC profilok, rendre kisebb súly, nagy korrózióállóság és nagy a súrlódásgátló tulajdonságokkal. A legfontosabb, hogy használja őket nem sérült az elülső felülete a termék, akkor lehet hajlítani festett profilokat. Következésképpen a görgők a polimerek könnyebb kezelni alacsonyabb költséggel, mint az acél henger.
Az általános formája az alumínium profilok ablak sorozat és felhasználni az hajlító görgők ábrán látható. 5-6. Ábra. Az 5. ábrán egy egykamrás ablakprofil S50 sorozat nélkül hőhídmentes. Ábra. A 6. ábra egy kombinált profil S70 ablak sorozat termikus. Mindkét esetben, amellett, hogy a szükségességét meghajlítani, és még a profil a gyöngy profil a keret vagy szárny.
Homlokzati sorozat egy és ugyanazt a profilt lehet két sík mentén meghajlítható, amelyek készült különböző görgők.
Ábra. A 7. ábra a profil az első keresztléc F50 sorozat. Ábra. A 8. ábra egy profilt rugóstag első F50 sorozat.
előkészítés Profile
Előállítás profilt egy hajlítási hosszától függ a munkadarab és tart átlagosan 15 és 20 perc alatt, és a hajlítási folyamat 7-8 perc alatt. Korai termelnek jelölő előforma profilt a technológiai szegmensben. Annak elkerülése érdekében, összeomló hajlítás közben profil falak, repedések és zúzódások profil kamrát szorosan csomagolt kvarchomokkal. Ahhoz, hogy a csomagolás nem volt morzsalékos, és nem vezetnek a gyűrődések a lapultsÆga legalább töltés kamrák fala profil obstukivayut lefelé tömörítő így homok. Akkor biztos, hogy zárja be a profil mindkét végén a dugókat a homok ne folyjon ki belőle a profil a hajlítási folyamat során. A homok nem dobták el használat után, mivel jobb minőségű homok csak a következő használatra (frakciók homok a hajlítási folyamat során kisebb lesz), és lehet használni többször. Mielőtt a rugalmas profilok és görgők szükségszerűen sűrű olaj kenésű közötti súrlódás csökkentésére a görgők és a külső felületei a profil falak.
hajlítási folyamat
Ahhoz, hogy állítsa be a hengerelt gép, függetlenül az összeg általában megkövetelt 2-3 profil. A fal vastagsága, a szavatossági ideje az alumínium profil, az állam az szállítási és geometriai jellemzői a profil - mindezen paraméterek befolyásolják a lehetőségét hajlító a profil egy adott sugarú, és az azt követő minősége az ív. Minimális sugár is függ a szélessége a profil. A kvalitatív rendszer profil szélessége 45-50 mm tudják érni a minimális sugara 150 és 175 mm. A görgők szabadon kell csúszni a polcokon a profil, különben a profil göndör, ezt a tényt figyelembe kell venni, amikor telepíti a bilincset. A felület a görgők tisztának kell lennie, hogy elkerülhető legyen a sérülések és karcolások a feldolgozott profilt. Mivel a profil az előforma van bevonva olaj, együtt egy kenőanyag hengerek falak tartoznak a por és a homok szemcsék, amelyek megkarcolhatják a felület a profil. Továbbá, hajlítás közben profilja semleges súrlódási erő elszakadni az alumínium bevonóréteg (vékony réteg tiszta alumínium) alumínium-oxid részecskék, amelyek kentük deformálható felszíni és karcolás profil fal és görgők. Ezért a folyamat hajiítóhenger rendszeresen törölni egy tiszta ruhával, és ecseteket felhalmozott szennyeződést. Az elsődleges Quality hajlított profil - fenntartása állandó keresztmetszetű, a hiánya a fém csőmembrán belső szélén a profil, párhuzamosan az arc profil falak deformálatlan hornyok a telepítés az üvegezés gyöngy és a tömítés.
