Ha tenni az első lépéseket ebben az izgalmas hobbi és amatőr rádió. nem tehet semmit anélkül, hogy a szabályozott tápegység. Amikor összeszerelés és hibakeresés bármely eszköz, összeszerelt rádióamatőr mindig felmerül a kérdés, hogy mit hajtott. Itt a választás kicsi, vagy a tápegység vagy elem (elemek). Egy időben, az erre a célra én vásárolt kínai adapter, a feszültség választó a kimeneti 1,5-12 V-os, de nem volt teljesen kényelmes amatőr gyakorlatban. Elkezdtem keresni a telepítést, ahol lehetséges volt simán állítsa a kimeneti feszültség, és az egyik oldalakat, az alábbi diagram BP:

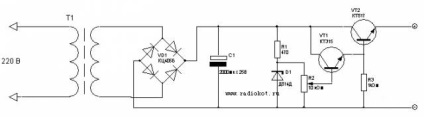

Állítható tápegység - áramkör
Címletű részei a rendszerben:
Egy tápegység vettem néhány más terméket, pontosabban - a helyére tranzisztor kt817 kt805. egyszerűen azért, mert már volt és elment azonnal a radiátor. Ő is kényelmesen forrasztani a terminálok érdekében csatlakoztassa később a tábla felületére szerelhető. Ha szükség van, hogy összegyűjti egy ilyen nagy blokk tápegység, meg kell, hogy egy transzformátor és 12-14 V, tehát a dióda híd is az extra teljesítmény. Ebben az esetben meg kell növelni, és a hűtőborda területen. Vettem, ahogy az ábrán látható, KTS405B. Ha szeretné, hogy a teljesítmény szabályozására nem 11,5 V nulla felett, meg kell választani a Zener-dióda a megfelelő feszültséget és tranzisztorok magasabb üzemi feszültség. Transzformátor, természetesen, szintén kiadja a másodlagos nagyobb feszültséget legalább 3-5 voltot. Vedd fel részleteket kell kísérletezni. Én már elvált a nyomtatott áramköri lap az áramellátás:

Ebben az eszközben a kimeneti feszültség beállítása által forgatógombbal a változtatható ellenállás. Szabályozó ellenállás önmagában nem forraszanyagot a PCB, és csatlakozik a felső fedelet a készülék, és csatlakozik az áramköri kártya felületén szerelés. A board csatlakoztatott terminálok a változtatható ellenállás kijelölt R2.1, R2.2, R2.3. Ha a feszültség beállítjuk a forgatás a nyél nem marad (alacsony) jobbra (maximum), akkor meg kell cserélni a szélsőséges következtetéseket a változtatható ellenállás. A fedélzeten a + és - azt a plusz és mínusz kimenettel. A precíziós mérési teszter, ha telepíti a megfelelő feszültséget meg kell adni egy ellenállás 1 ohm között a plusz és mínusz kimenettel. A diagramon ez nincs megadva, akkor feltéve én PCB. Azok számára, akik maradtak a régi készleteket tranzisztort is kínál ilyen lehetőséget szabályozott tápegység:

Szabályozott tápegység a régi részek - áramkör
Az én tápegység biztosítékok, kulcsos kapcsoló és bekapcsolja a kijelző egy neoncső kapcsolódik mindez falra szerelhető. Hogy látja el árammal a gyűjtő eszköz használata kényelmes terminálok „Krokodil” szigeteléssel. Ezek kapcsolódnak a tápegység, laboratóriumi bilincsek, ahol is a felső plug mérızsinórokat a tesztelő. Ez akkor hasznos, ha kell röviden az áramot a hálózatból, „krokodilok” csatlakozni sehol máshol, mint a javítás, megérintése a táblán az ő szonda. Képek a kész eszköz az alábbi:
