Tanfolyamok AutoCAD - frakcionált szövegének AutoCAD

Tört szövegek képviselnek egyetlen sor szöveg töredékek található eltérő magasságaiban a kiindulási értékhez képest a sor. Használata frakcionált szövegek ilyen elemeket vannak írva a rajzokon, mint a természetes frakció mérete tűrések, stb

Ahhoz, hogy hozzon létre egy töredék szövegét

A kezelőpanel „rajz” eszköz segítségével válassza a „Több sornyi szöveg”.

Tegyen fel egy keret szélessége a többsoros szöveget.

Írja be a szöveget szeretnénk átalakítani, hogy lebegnek, különválasztva a fragmentumok egymástól az alábbi határolók:

Egy perjel (/): A létrehozása szövegének közös frakcióban, a számláló és a nevező az amelyek úgy vannak elrendezve egymás felett, és egymástól egy vízszintes vonal.

Kettőskereszt (#): létrehozása szöveg formájában egy közönséges frakció, a számláló és a nevező, amelynek találhatók átlósan egy perjel választja el.

Cover (^): létrehozása frakcionált szöveget korlátok, amelyek elemei vannak elhelyezve egymás felett nélkül választóvonal.

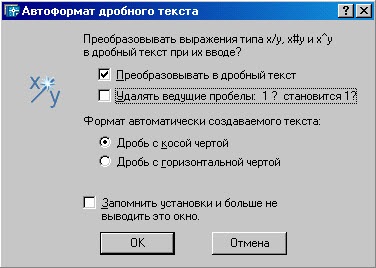

Ha a számok elválasztott határoló bármilyen betût (nem szám), „Space” vagy „Enter” automatikusan az úgynevezett „tört AutoFormat szöveg” párbeszédablak.

Ebben az ablakban, akkor lehetővé teszi az automatikus számok konverzióját frakciók, és lehetővé teszi az automatikus törlését vezető terek.

Továbbá, a számok egy perjel választja, akkor válassza ki a frakció (vízszintes vagy ferde választóvonal).

Ha az automatikus méret frakcionált szövegre van szükség, nyomja meg a „Mégsem” gombra.
