Támfal telken eszköz technológia és a számítási saját kezük
Támfal - épít egy szerkezetet, amely tartja a sok piszkot a összeomlás különbségek a tervezés szintjén. Nagy felelősség ilyen szerkezetek miatt nagy terhelés földmasszák és ismereteket igényel a technológia az építés. A javasolt változat egy konkrét támfal fog csinálni.
Fajták támfalak
Constructing támfal, amikor földre, vagy töltésen hajlásszög meghaladja a határértéket. Ők vannak osztva a magasság, kialakítás és anyag.
- alacsony - eltérés szintező jelzi kevesebb, mint 10 m;
- közepes - csepp 10-től 20 m-;
- magas - a különbség magassága több mint 20 m.
Massive támfalak ellenállást biztosítanak toló és felborulás saját súlyát. A vékony falú, kivéve a saját súlya tartják a súlya a talaj, amely akkor lép működésbe, összhangban a falszerkezet.
Támfalak monolit, előregyártott és kész monolit. Szerkezetileg, a vékony falú szerkezetek visszatartó alakja van osztva:
- könyök konzol;
- könyök horgony;
- Támfal.
Anchor támfalak használják a nagy eltérés tervezési szinten. Mindegyik talaj fizikai és mechanikai tulajdonságai. Például, ha van egy koncepció prizma az összeomlás, a horgony lemez kell elhelyezni külföldön érte.
Rugalmas visszatartó szerkezet lehet egy kis elhajlása és elmozdulás, ami korlátozza előírásoknak. Ha alapján megtámasztó szerkezetek gyenge talajokon használják a falak halom alapítványok.
Méretei támfalak készülnek a számítás, amely figyelembe veszi:
- fal tömege;
- talaj nyomás;
- betölteni tartozó csúszó ék;
- betölteni az elülső falrész és az egyéb lehetséges keletkező erőket minden egyes esetben.
Tartószerkezet úgy van számítva a teherbíró képességét a talaj és maga a fal ellen nyírási stabilitását. Bonyolult körülmények építési számítás figyelembe veszi az összes további terhelést.
Ha vízelvezetés telített talajokon. Ez csökkenti a terhelést a földre, hogy a falra. Előfordul, hogy a talaj tartalmaz agresszív elemek vonatkozásában a beton vagy fémek. Ebben az esetben az épületek építése történik, figyelembe véve a szerkezeti korrózió elleni védelem.
A magasság a támfal közvetlenül függ a magasságkülönbség tervet. Masszív konstrukció talp mérete vehet 0,5-0,7 fal magasságát. A legkisebb méret a falszakasz hagyjuk:
- használja Építőipar - 600 mm;
- Beton - 400 mm;
- vasbeton - 100 mm.
Annak megállapítására, a mélység a támfalak figyelembe veszi valamennyi követelménynek, hogy az alapokat, de nem kevesebb, mint 600 mm neskalnyh talaj és kőzet 300 mm.
Beton támfal kezük
Az anyagválasztás függ a támfal:
- hozzárendelés kialakítás;
- magassága eltérés osztályozás jelek;
- fizikai-mechanikai tulajdonságai, a talaj;
- jelenlétében talajvíz;
- tervezés design megoldásokat.
Mert támfalak ajánlott konkrét osztály legalább B15. Ha a működési feltételek szükségessé váltakozó fagyás és olvadás, fontos ebben a bélyegét fagyállósága és vízállóság.
Például, egy nem állandó a talaj telítési hőmérsékleten -20 és -40 ° C-bélyeg terep hagyjuk legalább F50. Beton támfalak végrehajtása hatalmas forma, hiszen a vékony terhelés alá, hajlítás, a beton és csak akkor működik a tömörítés.
Számítási hatalmas támfal beton
Mindegyik primer komponense - a gépet a pihenésre. Ez alkotja a súrlódási erő a talaj részecskéket, és jellemző a belső súrlódási szöge - φ. A természet ilyen sík megtalálható a természetes lejtők vagy töltése.
Ha a szög a lejtőn, amely szükséges az építőiparban bármilyen szerkezetű, nagyobb, mint a belső súrlódási szöge, ez egy holding struktúrát a talaj - támfal. Meg kell tartani a talaj fölött található sík a pihenésre.
A méretei egy támfal eredményeként a számítás kiválasztott szilárdságot és stabilitást. Erre a meghatározott értéket föld nyomást a szerkezet - E.
A számításhoz elméletének alkalmazásával laza szervek, amely szerint a saját súlya alatt (G) primer törekszünk le a csúszó síkja a Nap és megnyomja a támfal (E). S a nyomást a talaj síkjára csúszás. Ebben az esetben a prizma ABC feltételezzük, hogy egy merev test tömegű G, amely egyensúlyban kell az erők S és E.
A mennyiség az E képlettel számítottuk ki:
- γg - térfogatsúly talaj (standard);
- H - magassága egy támfal;
- μ - együttható, ami függ a φ, α, β, φ0.
Tekintsünk egy egyszerű változata - támfal beton téglalap alakú részben elrendezve. formula lehet használni előzetes kiválasztás részén támfal:
- b - a szélessége a fal bármelyik szakasza;
- H - magassága a keresztmetszet felületén a talaj;
- C1. C2 - együtthatók, amelyek függenek a dőlésszöge a külső és a belső felület a támfal. Abban az esetben egy négyszögletes keresztmetszetű értékük nulla;
- γg és γk - térfogatsúly a talaj és a fal anyaga;
- μ - faktor, amely lehet tenni az ütemezésnek megfelelően.
Például, hogy a talaj φ = 35 ° térfogatú tömege 1,6 t / m 3 beton térfogatsúly - 2,2 t / m 3. A mélysége lefektették kerül 1,3 m esetén a keresztmetszete téglalap alakú C1 = C2 = 0 ..
H = 4,2 m; μ = 0271 - menetrend szerint.

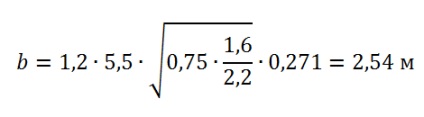

Behelyezése adatokat a képlet, ezt kapjuk:
Elfogadjuk a falvastagsága antenna része -. 1,65 m ugyanazt az egyenletet találunk a szélessége a fal az alapítvány talp.
1.2 - megbízhatóság tényező az alapítvány.

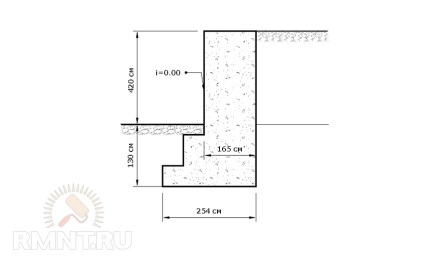

Támfal vegye előzetes méretek szerinti számítási részén 1,65h2,54 m konkrét osztály B15.
A sorozat a munka
Mielőtt a készüléket monolit beton falak saját kizárólagos intézkedik konkrét előkészítése. vastagsága 100 mm. A kerületük mentén a készítmény legyen szélesebb falak 150 mm. Class beton nem kevesebb, mint a B5.

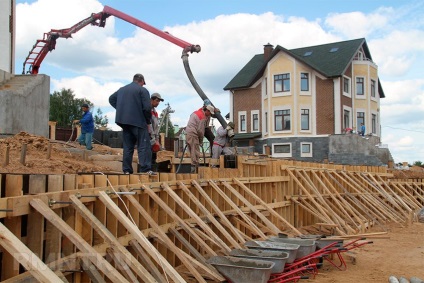

Zsaluzat egy támfal szerelt táblák a vágott keményfából (nyír, bükk, hárs, éger) és tűlevelű (luc, fenyő) kőzetek. Használja a palló szélessége nem haladja meg a 15 cm-t. Fa nedvesség zsaluzat engedélyezett legfeljebb 25%. Minden fa elemek impregnált fertőtlenítő.
Amassing panelek táblák által támogatott fogszabályozó vagy dúcok keresztül 70-100 cm. Az is lehetséges, hogy használja és nyilvántartási zsaluzat. Erre a célra a támfal méretek megfelelően választjuk meg a mérete.
Előállítása betonkeverék
A betonkeverék a B15 (M200) állítjuk elő arányban osztály - cement: homok: zúzott kő (kavics):
1 m 3 beton vesszük 155 liter víz és 250 kg cementet M400. Ahhoz, hogy előkészítse a keveréket egy betonkeverő.
Fektetése beton
Mielőtt betonozás elvégzett validálás formák és zsaluzat telepítést. Továbbá, a belső felületén a zsaluzat tisztítani a szennyeződésektől és a törmeléket. Fa elemek egy órát a betonozás előtt vízzel megnedvesítjük.
Tömörítő betonhoz
Csomagolás A gyártott beton réteg 20-30 cm. Mindegyik réteget tömörítjük feltétlenül kézi tömörítése vagy vibrátorok. A legjobb feltételeket a hőkezelési beton által létrehozott megszakítás betonozás az egész szerkezet.
Egy kis szünet művelet, ha a beton kezdeti szakaszában gyógyító és van egy bizonyos folyékonyság, nem befolyásolja az erejét az egész szerkezet. Ebben az esetben, akkor is folytathatja a munkát anélkül, hogy konkrét intézkedéseket.
Ha a beton elveszti mobilitását és erősödött szükséges a meghatározott betonfelület korábban megtisztított cement film, kívánatos, hogy a feltárást és fújni sűrített levegővel. További eleme vékony réteg habarcs cement összetétele: homok, mint a beton. Ezután a beton cölöp a szokásos módon.
kezelés
Nyáron a száraz meleg időjárás betonfelület védelme túlmelegedés ellen és a szél. Ebből a célból, hogy borítja nedves fűrészpor, lábtörlő vagy polietilén fólia.
Hogy megakadályozza a gyors száradás felület betonból öntözés a hét folyamán. Ha a hőmérséklet magasabb, mint 15 ° C-on öntött beton három óránként az első három napig, majd legalább háromszor egy nap.
A hideg időjárás kevesebb, mint 5 ° C felületi edzés beton menedéket szigetelőanyagok.
Raspalubovka
Eltávolítjuk a zsaluzat támfalak csak akkor lehetséges, ha a beton, amely 100% -os. A legegyszerűbb módja, hogy meghatározzuk a lehetőségét csíkot - a megérinti készre kevert beton egy kalapáccsal. Ha kellő szilárdságú kialakítás bocsát ki csengő hang.
Eltávolítása után a zsaluzat működik háttérkitöltési homok, kavics vagy zúzott kő rakott tömörített.
Ha a hossza a támfal meghaladja a 10 m, a hőmérséklet-üledékes varrat eszköz szükséges. Lehetővé teszi, hogy az egész szerkezet magassága. Inhomogén föld alatt a talpszerkezet okozhat stresszt a falon, és így a hőmérséklet a varrat területeken elválasztó talajok különböző tulajdonságokkal. A varratok meghatározott prosmolonnye tábla vastagsága nem kevesebb, mint 3 cm.
A felület a támfal, érintkezik a talajjal, szükség van, hogy megvédje a vízszigetelés festék, masztix vagy bitumen megoldásokat.
A nagy lejtőn támfal infield eldönti az összehangolás, és azt is tudja, hogy kiváló az egyik a tereprendezés.
