Sztereó erősítő 100W a TDA7294, kézműves autók

Bemutatja a figyelmet Stereo VLF 100W H osztályú, ami könnyen összeszerelhető, még kezdő rádióamatőrök. TDA7294 integrált áramkör blokkban Multiwatt15 házban. Ez egy széles körű tápfeszültséget +/- 40V és biztosítja a nagy teljesítmény, a terhelés 4 és 8 ohm.

Van egy beépített védelmet zárlat a terhelést és túlmelegedés elleni védelem (elérése után 145 fok).

Megjegyezzük, hogy a chip van kötve a ház -Vcc, így nem építheti be a fém burkolat, szigetelés nélkül. Ellenkező esetben rövidzárlat a föld között. Mielőtt a gépet a chip a hűtőborda nem szabad elfelejteni, hogy alkalmaz valamilyen hővezető paszta.

Az alábbiakban egy kapcsolási rajz a teljesítményerősítő egy chip TDA7294.

A képen csak egy erősítő csatornát.

A jobb hangzás használata ajánlott szén ellenállás tűrése 5%. Nagy kompozit R3 ellenálláson (SP) közelében c TDA7294 IC kell egy szén-film tűréssel 5%.

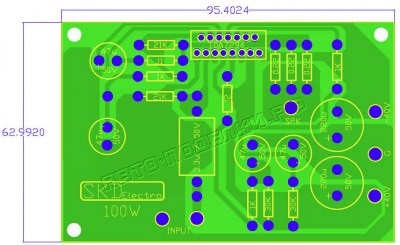

Az ábrán a nyomtatott áramköri kártya és a helyét a részek rajta.

A fényképeket mutatja a szerelési sorrendje táblák

• TDA7294 IC chip nem kompatibilis az ellenállások 1% -os eltérést.
• Körülbelül 1000mkF kondenzátor szűrő: ha a hangszórók, amelyek átmérője több mint 10 hüvelyk (25,4sm), növeli a kondenzátor kapacitása, hogy 2200mkF.
• Válogatás a kondenzátor 47mkF: javasoljuk 47uF 50V Elna SilmicII termelés és a 47uF 50V NICHICON MUSE KZ.

A fotó ábra a vezetékek közötti kapcsolatok áramköröket és a tápegységet.

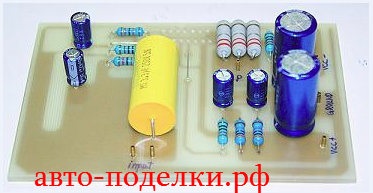

Az alján a valós teljesítmény erősítő photo 100W.
