Szerelése és javítása vízmelegítő Neva 4511 saját kezűleg

Mivel a gáz vízmelegítő Neva Series 4511 egyike a leggyakoribb modellek, a téma a karbantartási és javítási az érdeke, hogy sok felhasználó hozzászokott, hogy végre ilyen munkát a kezüket. És valóban, ezek a pillanatnyi vízmelegítők nyílt égésterű gyakran hozta vissza az életbe, anélkül, hogy a szolgáltatást a kiszolgáló személyzet. Nézzük meg, milyen hibák fordulnak elő működése során ezek az egységek, valamint azok megoldásait.

Tervezés és funkciós modell Neva 4511

Nem lehet megjavítani a készüléket, nem tudta, hogyan működik, és mi áll. Ellentétben a régi típusú vízmelegítő készülékek, ez a sorozat van szerelve egy gáz oszlopon vezérlő és elektromos gyújtás, eltávolítja folyamatosan égő őrláng. A többi design marad elég egyszerű és karbantartható. Ez áll a következő fő elemeket tartalmazza:

1. Ház zsanérokkal falra szereléshez.
2. Diffúzor - egy gyűjtemény az égéstermékek egy cső számára a kémény.
3. Réz hőcserélő.
4. Gázégő eszközt.
5. Víz egységet.
6. Membránhenger (ún béka).
7. A gázszelep egy elektromágnes csatlakoztatott közös csomópont vízzel rúddal.
8. Controller.
9. Mikrokapcsoló az elektronikus benyújtása az áramellátás.
10. vízellátó cső.
11. Gyújtás elektróda.
12. A láng detektorral (ionizációs).
13. További elektróda gyújtás az égő.
14. Crane - áramlás szabályozó.
15. Beállítása a intenzitása égés és a hevítési hőmérséklet.
16. Hajtókar érzékelő helyezhető el a diffúzor.
17. Elemtartó (akkumulátorok) elemek.

A fenti séma mutatja az eszközt a gáz oszlopon Neva hivatkozási jelekkel a megfelelő részek listája.

Automatikus be- és szabályozza a víz fűtési egységet együtt a vezérlő, és a biztonságos gázellátást megfelel a mágnesszelep kapcsol vontatási érzékelő. Az algoritmus a vízmelegítő készülék a következőképpen:

1. Megnyitása után melegvíz csapot a bemeneti „béka” felmerül a ható nyomás a gumi membrán egység. Ő mozog a rúd, a gáz szelep nyit, és zárja a kontaktust a mikrokapcsoló.
2. Amikor az elektromos áramkör zárva van, az áramellátás az akkumulátor vezérlő. Ő ad mind a 2 csapat: nyissa ki a mágnesszelepet a folyosón a gáz- és hozzon létre egy szikra a gyújtás elektróda. Az eredmény begyújtása az égőt.
3. A láng szenzor érzékeli a tűz és az elektronikus egység továbbítja a pulzus, amely megszakítja a szikrázás. Fűtő kapcsol az üzemmódot.
4. Amikor lezárja a szelepet a mixer hálózati nyomás eltűnik, és a tányérrugó visszaengedett „béka” vissza, míg a mechanikus zárás a gázcsapot. Vége mikrokapcsoló aktiválódik, és a vezérlő áramkimaradás, és vele együtt - az elektromágnes. Az üzemanyag-ellátás megszakad és az égő kialszik.

Az alapvető pont. A mágnesszelep van csatlakoztatva áramkörben egy érzékelő rúd (poz. 16 áramkört). Ha különböző okok miatt a kémény eltűnik, vagy gyengíti a tolóerő, az érzékelő felmelegszik és nyitja az áramkört feszültségmentes elektromágnes. Utolsó visszatér a zárt helyzetbe, és blokkolja a gázellátást az égőt.

Javítása a vízmelegítő

Ahhoz, hogy a kezüket elhárítása gázfűtés Neva, szükséges, hogy pontosan diagnosztizálják. Az évek során a működése a melegvíz egység, az egyik rész elhasználódik és cserére szorulnak, és a többi - rendszeres karbantartást igényel. Ez ad okot, hogy a különböző problémákat, azzal jellemezve, bizonyos tüneteket. Kínálunk megosztani az összes problémát a csoportok alapján:

• Az égő nem gyulladt, amikor kinyitja a csapot melegvíz ellátó rendszer;
• dolgozott 5-10 másodpercig, az egység ki van kapcsolva;
• átfolyófõtõegység kezdődik és megfelelően működik, de rosszul hő a víz;
• Egyéb problémák.

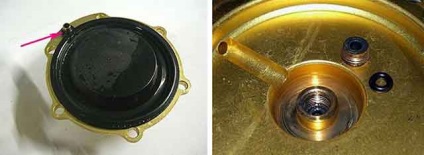

Tanács. Leggyakrabban a gáz oszlop nem gumimembrán szerelés Víz - feszített, repedt vagy törött. Ez a kiadás része akkor mindig van raktáron. Minta részletek látható a fotón.

Mi van, ha az oszlop nem gyullad

Ha a vízmelegítő nem reagál felvétele meleg víz, el kell végezni egy egyszerű művelet - ellenőrizze az akkumulátorok és elemtartó kapcsolatok (ezek oxidálódnak). Tiszta őket csiszolópapírral, telepíteni egy új elemeket, majd ismételje meg a gyújtás kísérleteket.

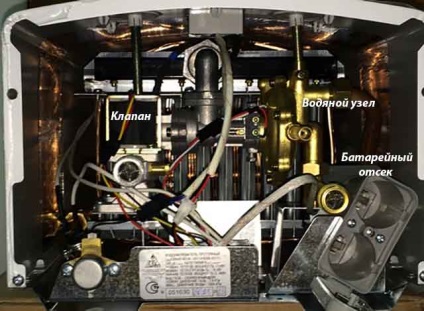

Hely az elemtartó - alulnézetben eszköz

A teljesítmény rendben? Ezután továbbra is a diagnózis a gáz oszlop ilyen algoritmus:

1. Ellenőrizze, hogy a készülék be van kapcsolva elég nyomást a csővezeték. Lehet, hogy valaki véletlenül zárószelep vagy egy szelep a fűtőtest (jobbra).
2. Ha a bejövő vízcső áll szűrővel, ellenőrizze állapotát, és szükség esetén tisztítsa meg.
3. Távolítsuk el az elülső panelt az egység, és nyissa a melegvíz csapot, figyeli a rudat. Ha ez nem mozdult normál víznyomás, az ok abban rejlik, hogy a membrán „béka”.
4. Az állomány költözött, elengedte a gomb, de nem történik semmi? Van egy probléma van az elektromos áramköröket. Be kell, hogy ellenőrizze a mikrokapcsoló és pingelni a másik vezetéket, hogy a takarmány a vezérlő és a szolenoid szelep.

Tanács. Végzett javítási vízmelegítő Neva kíséri az egység szétszerelésére, csak abban az esetben zárja be a gázvezetéket.

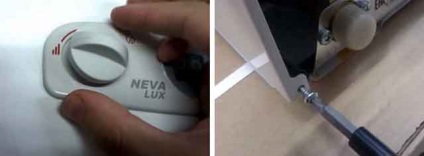

Ahhoz, hogy szedje szét az előlapot kell távolítani a műanyag fogantyút a szabályozószelepek és húzza ki a csatlakozót a kijelző kapcsolatot. Hátlap 2 nyugszik a csavarokat, alján található a készülék. Csavarja ki és vegye le a fedelet húzva maga felé, és húzza felfelé.

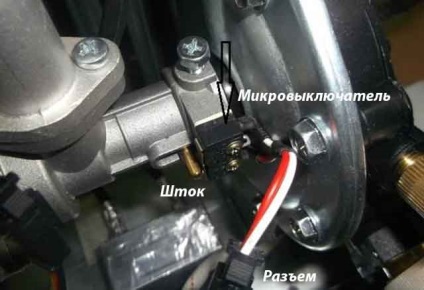

Ahhoz, hogy ellenőrizze a végálláskapcsoló, húzza ki a csatlakozót és a ping azt egy multiméterrel vagy egy cső teszter. Miközben lenyomva az áramkör nyitva kell lennie. Ami a kábelezés, csak ritkán sikerül, amit kapsz a szemet esett le a vezetéket, amely könnyen kiküszöbölhető.

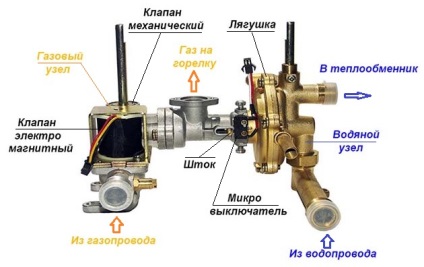

Cseréjéhez a membránt Neva 4511 oszlopon, távolítsa el és szétszerelni vizet egységet együtt a gáz, következő utasítások:

1. Kapcsolja ki a hideg víz és a gáz, távolítsa el a csavarkulcsot két betápláló fúvókát. Továbbá, húzza ki a réz cső, ami a hőcserélő.
2. Húzza a vezérlő és mikrokapcsoló.
3. Minden víz-gázszelep 2 van szerelve csavarok a karima az égő. Csavarja ki egy csavarhúzó segítségével a Phillips, és távolítsa el a szerelvény.

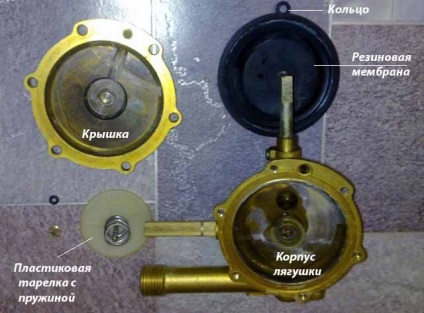

4. Szétszerelni a „béka” és cserélje ki a membránt, és vele együtt a kis O-gyűrű, mint látható a képen.

Megjegyzés. A csere nélkül is elvégezhető szétszerelése az egész készüléket, de a művelet elvégzésére egy ilyen helyzetben rendkívül kényelmetlen. Ismertetett szétszerelés technológia alkalmas a különböző modellek gáz oszlopok - Neva Suite 4510, 5611, és így tovább.

Spark - nincs gyújtás

Amikor gyújtógyertya szikrázó sok, de az égő inaktív, ellenőrizze a következő pontokat:

• Nem mozog szikra elektród viszonyítva a fúvóka;
• Nem jött le tolóerő érzékelő vagy túlmelegszik, megszakítja az áramkört a mágnesszelep;
• Függetlenül attól, hogy a ház nem szakítja meg a nagyfeszültségű vezetéket;
• Nem gyengült szikra miatt eltömődés a gyertya vagy az akkumulátor töltöttségét.

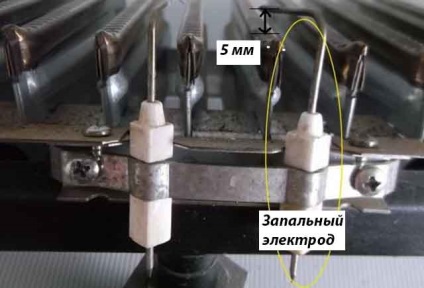

Az elektróda kell elhelyezni közvetlenül a fölött a fúvóka egyik a szakaszok az égő a parttól nem több, mint 5 mm-re vannak. Megsérti a gyertyák pozíció korrigálni egy egyszerű podgibaniem. Előfordul, hogy a végén az elektróda tiszta korom elég szikra megnövekedett kapacitás.

Dolgozz tolóerő érzékelők és túlmelegedés által ellenőrzött közvetlen hibájából a kapcsolatokat. Másik megoldás helyezze jumpereit minden eszköz, beleértve a vizet, hogy a keverő. Ha láng jelenik állítsa hibás érzékelőt.

Az égő indítása után kialszik

Ha a lángját megfelelő oszlopban együtt az Advent a sorsolás, majd 5-10 másodperc szűnik meg, ez okozza a következők lehetnek:

• nem ionizációs érzékelő (nem ragadja üzemanyag gyújtás);
• Nem tervezet a kéményben, ami túlmelegedést megfelelő szenzor és nyitja az áramkört;
• maximális hő beállított alacsony víz áramlását, ami a hőmérséklet gyors eléri a 90 ° C-on, és a túlmelegedés érzékelő beindítja.

Az utolsó 2 hibák függetlenek a henger és a felhasználó eltávolította külön-külön. Előfordul, hogy a csillapítás a hatást hoz létre túl feszített membrán: először, miután a vízellátás mozog a rúd, míg a nyomás a cső normalizálás ismét elengedi.

láng érzékelő meghibásodik három okból:

Ez történik az ellenkező helyzet: meleg vízcsap eltömődött, és az égő működik tovább. Itt is van a zavarás a rúd, amely eltávolítjuk szétszerelése és tisztítása víz és gázellátás.

Hogyan, hogy megszüntesse a gyenge fűtés

Jelenség okait két: elzáródása égőfejfúvóka és betétek a hőcserélő csövek. Az első esetben a kék láng észrevehetően színe megváltozik a sárga vagy vöröses, gázégő készülék elkezd dohányozni. Kívánatos, hogy megszüntesse az oka a gáz szolgáltatás varázsló, de képes megbirkózni a saját, ha szükséges:

1. Állítsa le a gázt.

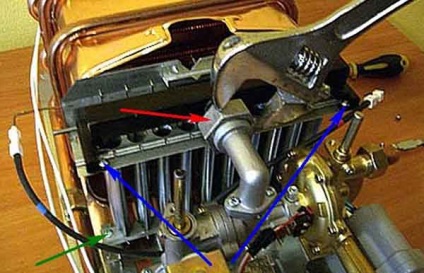

2. Távolítsuk el az égő kicsavarta a szorító anyát a csővezeték 4, és a csavar, nem a lenti képet.
3. Blow csomópont hozzáférhető módon a portól, majd mosás, enyhe szappannal.
4. Szárítsuk az oszlopot, és gyűjtsük össze a készülék fordított sorrendben.

Ha az égő megfelelően működik, de a víz nem melegszik, meg kell mosni a hőcserélő. Factory - egy egyszerűsített szétszerelés elem: engedje le a vizet az oszlop, csavarja az anyákat a két összekötő csövek (a képen látható zöld nyilak) és a két rögzítőcsavar felülről. Ezután merítse a hőcserélő egy vödör citromsav-oldattal (100 g per 1 liter víz), és várja meg, amíg korrodálja habzik. Alapos mosás után és szárítás elem meghatározott helyére.

Tanács. Amikor összeszerelése hőcserélő kívánja változtatni gumi párna belsejében a hollandi anyát.

következtetés

Azt nem mondhatjuk, hogy a javítandó gázfűtés Neva - irreális vagy elfogadhatatlan. A közös a fent leírt problémákat, akkor tényleg sikerül a saját, anélkül, hogy bármilyen speciális szerszám. Emlékeztetni kell arra, hogy a vízmelegítő tartozik gázüzemű berendezés, amely gondos és alapos megközelítést.
