Solar levegő kollektor saját kezűleg - lépésről lépésre!
Abban az időben, amikor a természeti erőforrások kimerültek, az emberek egyre inkább az alternatív energiaforrások. És mi lehetne jobb, mint a Nap energiáját - nyilvános, kimeríthetetlen, és hogy úgy mondjam, az öncélú?
Solar levegő kollektor saját kezűleg
Csak a közelmúltban, a tanulmány a lehetséges felhasználása napfény találták a tudósok levegő kollektor - olyan eszköz, amely elnyeli a napenergiát, és átalakítja azt a hőt, amely azután át a hűtőfolyadékot. Gyakran előfordul, hogy a hűtőfolyadék, de gyakran használják, és a levegő - sőt, vannak olyan helyzetek, amikor a levegő eszközök még hatékonyabb.
Solar levegő kollektor saját kezűleg
Mi különbözteti meg a levegő elosztó
Nyilvánvaló, hogy a fő különbség a tartály használják őket a hőhordozó közeg - ebben az esetben a rendes légköri levegővel. Elvileg egy ilyen eszköz végzik ma két változatban:
- formájában egy lapos perforált vagy hullámosított lemez;
- mint egy olyan rendszer fémcsövek. erősen hővezető.
A levegő melegíti a fémmel érintkezésbe, és a bordák a felszínen a panel csak növeli a hőátadás. Az egész szerkezet kívánatos telepíteni a déli fal az épület, valamint a kiváló minőségű szigetelt. Azzal jellemezve, hogy a keringés a hűtőfolyadék természetes vagy mesterséges (a ventilátorok).
Légtartályok működhet sokkal alacsonyabb hőmérsékletű, mint a folyadék. Például, a hagyományos napenergia optimális működési hőmérsékletét a kollektor - 50 ° C-on, és a fenti, míg elegendő levegő és 25 ° C-on Ez pozitív hatással van a hatékonyságát az eszközök által leírt minket, mert minél alacsonyabb a hőmérséklet, annál kisebb a hőveszteség.
Alkalmazási területek
Az ilyen alacsony népszerűsége az eszköz könnyen magyarázható: a levegőben meglehetősen alacsony hővezető. Ugyanakkor a levegő-típusú napenergia széles körben használják:
- levegő-visszanyerő rendszerek;
- A vízelvezető rendszerekben;
- a levegőben lakások fűtésére.
Kiderült, hogy a levegő kollektorok aligha tekinthető egy teljes csere a folyadék, de nekik köszönhetően lehetőség van arra, hogy csökkentse a közüzemi költségek.
Előnyök és hátrányok
A levegő napelemes rendszerek, mint minden alkotás az emberi kéz, megvan a maga erősségei és gyengeségei. Előnyei:
- hatékonyság levegőn szárítjuk;
- olcsó;
- egyszerű felépítésű.
De vannak hátrányai:
- levegő gyűjtők nem melegíti a vizet;
- ezek elég pozíció (mivel a kis hőkapacitása);
- szerény hatékonyságát.
Figyeljen! Hatékonyságának javítása érdekében a légi napelemes rendszerek vannak elhelyezve, a falon (déli, ahogy emlékszem) még az építkezés során az épület.
Solar levegő kollektor saját kezűleg
Tudod, hogy egy ilyen eszköz magad, jó design, amint azt már említettük, ez nagyon egyszerű. Ehhez szükség lesz olcsó és hozzáférhető anyagokból (néhány még sikerül használni konzervdobozok).
De ne feledd: ezek a kollektorok elegendő fejtér. így valószínű, hogy meg kell építeni a struktúrát a falon.
Gyártás eszköz lefolyók
Egy ilyen típusú eszköz biztosan jobb, hogy nem a többi a fal. Ősszel és tavasszal, ő segít jelentősen spórolni fűtés. Anyagok kiválasztott, figyelembe véve a méretei a jövő építése.
Mit tart a munka
- 3,5-4 cm vastag fedélzeten.
- Kengyelek rögzítő.
- Ásványgyapot szigetelés.
- Nedvességálló rétegelt lemez nem vastagabb, mint 1 cm-es (hátsó fal).
- alumíniumlemez a kis vastagságú.
- Alumínium ereszcsatornák (előnyösen egy négyszögletes szakasza - ez lesz sokkal kényelmesebb).

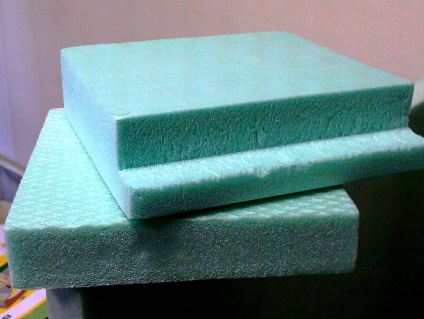

- Expandált polisztirol - segítségével izolálni a végén felületeket.
gyártástechnológia
Ahhoz, hogy hozzon létre egy tartályt használja a következő eljárást.

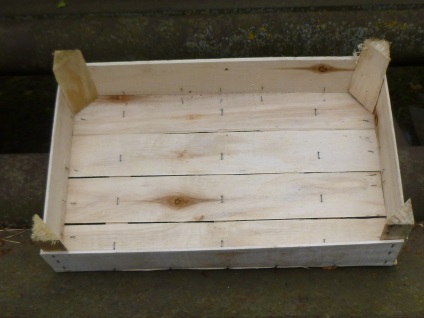

Az első szakasz. Először egy kis fadoboz formájában egy nyitott doboz. A mélysége legyen valamivel nagyobb, mint a magassága vízvezetékek.
Először egy kis fadoboz formájában egy nyitott doboz
A második szakaszban. Megbízhatóan szigetelni a hát és homlokfalak. Fent az ásványgyapot feküdt alumínium lemez, amely viszont, bilincsek csatolja a csövet.
Figyeljen! Hogy javítsa a légi forgalomban egyik oldalon a csővezeték kell térnie körülbelül 15 cm-re a végén.
Az élek mentén a cső fix fa válaszfal amennyiben előre elvégzi a lyukakat a megfelelő helyeken.
A harmadik szakasz. Mivel a bemeneti és kimeneti található egyik oldalán a szerkezet, végre több fa partíciók a másik oldalon, hogy elválasszuk a légáramlatokat.
A negyedik szakaszban. A szerelés után a kollektor színezék fekete. polikarbonát tökéletes az előlapon.
Ne feledje: a levegő elosztó összeszerelt nyom sokat. így kell majd a telepítés több asszisztensek. Telepítéskor használja robusztus és stabil tartást.
Ezután csatlakoztassa a kollektor az épület a légcsatorna szigetelt. Szintén vigyázni cső-, amely szivattyú levegőt a helyiségbe.
eszköz gyártása hullámkarton
Ez még egyszerű napkollektor tervezés. Akkor építették sokkal gyorsabb.
Az első szakasz. Először is, hogy egy fából készült doboz ugyanaz, mint az előző változat. A továbbiakban a hátsó fal kerülete feküdt bar (kb 4x4 cm), és feküdt az alján a ásványgyapot.
A második szakaszban. Tedd a kimenet az alján.
A harmadik szakasz. Helyezzük a fát a padlók és átfestés az utolsó fekete. Természetesen, ha ez eredetileg egy másik színt.
A negyedik szakaszban. Tedd perforáció az egész hullámos hellyel a levegő áramlását.
Az ötödik szakaszban. lehet máz az egész szerkezet polikarbonát, kívánt esetben - ez növeli a fűtési hőmérséklet az abszorber. De ne felejtsük el, hogy meg kell adni továbbá a piacot a levegő áramlását kívülről.
Gyártás gyűjtője sörösdobozt
Ez egy praktikus és olcsó alternatívája a fent leírt solaranlagen modellek. Ez jellemzi olcsó, mert a legfontosabb dolog -, hogy a raktárból elegendő számú doboz (ez nem lesz nehéz a rajongók számára a „coca” vagy dobozos sör).

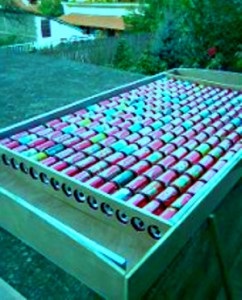

Napkollektor alumínium dobozok
Figyeljen! A bankok kell alumíniumból készült - ez a fém magas hőátadás és korrózióállóság. Ezért, amikor készül ellenőrizze minden jar a mágnes.
gyártástechnológia

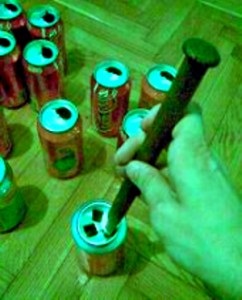

Az első szakasz. Először is, nem a bankok az aljára a három lyuk, egyenként körülbelül akkora, mint egy köröm. Tedd remek a csillag alakú, és hajlítsa a szélén a külső - javítja a turbulencia a felmelegített levegőt.
Hogyan készítsünk egy napkollektor
A második szakaszban. További zsírtalanítás tégelyek, és azokat a megfelelő csőhossz (méretétől függően a fal). Az alsó és a fedél szinte tökéletesen tapadnak egymáshoz, és az enyhe távolságok közöttük kezelésére szilikon.
Figyeljen! Szilikon ellen kell állnia a tartósan magas hőmérséklet, különben a tervezési szétesik működés közben.
Ne mozgassa a bankok, amíg a szilikon teljesen száraz. Lehet használni ezt a self-made sablonok - két deszkát, leütötte szögben (egyfajta vályú). Ez megvédi a csövet elleni oldalirányú elmozdulás.
Napkollektor alumínium dobozok
A harmadik szakasz. Ezután folytassa a szerelvény a házban. A hátsó fal, használjon egy sima szükséges méretű rétegelt lemez. Akkor tetején és alján a box set különleges fából készült lécek lyukakkal cső - így lesz elérni a biztonságos illeszkedést.
Hogyan készítsünk egy napkollektor
A negyedik szakaszban. Helyezzük a csöveket és rögzítse mindegy szilikon. Ezután festette őket fekete festékkel - a sötét színek ismert, hogy vonzza a napsugarakat. A csövek között feküdt ásványgyapot. Amikor a festék megszáradt, kiterjed a kollektor lemez polikarbonátból.
Összefoglalva
Ennek eredményeképpen meg kell állapítani, hogy a design a naprendszerek ismertetett lehetővé teszi számunkra, hogy elérjék méltó növekedést hőmérséklet - gyakran egy napsütéses napon a szobában 25-30 ° C-kal, mint kint. Azonban, jelentősen javult, és a mikroklímát egy szobában, által előírt módon, egy állandó kínálat a friss levegőt.
És még egy fontos dolog: egy ilyen szerkezet nem halmozódik fel a hőt, így éjjel nem lesz hűtött és fűtött levegő a szobában. Ezt a problémát meg lehet oldani, amely a tartály naplemente után.
