Snorkel ATV részletes leírás, saját kezűleg
Mi a pipa
Ez pipa. fel van szerelve az ATV - egy olyan eszköz - egy légbeömlő a cső formájában, amelynek célja, hogy megvédje a motort a víz az autó, és a normál működését, míg a vízben.
A történelemből meg kell jegyezni, hogy az első pipa használták a német csapatok a tengeralattjárók a második világháború idején.
ATV hangolás légzőcső a következtetés - egy nagyon fontos és felelősségteljes eljárás, de nem elég nehéz, ami kizárja a víz bejutását és megvédi a motort a károsodástól, és zavar. Ha megy egy kicsit „úszik” az ő quadra vagy egyszerűen meghódítani a teret bő vízzel, majd állítsa be a pipa az ATV van szükség, mivel a gyakori pokatushki vízben permetezés lenne, hogy a lengőkarok. Például, az áradás quadra vezető footpeg kell bonyolítani variátor hűtőlevegő.
Hűtés variátor - a lényeg az, hogy ne felejtsd el.
Vásárlás snorkel a quad ma egyszerű. A piacon sok javaslatokat kell választanod, a modell, amely tetszik jobban. Az installáció a tartozék védi nem csak, hanem szépíteni a megjelenése a négyzetek.
Emlékszel, amikor is átkelő mélysége fények kerüljön víz a sebességváltó, és ez ismét egy váratlan olajcsere hajtóművekben. Ennek elkerülése érdekében van szükség, hogy elfojtsa tömlők jön ki a fogaskerekek, ők azonnal a motorháztető alatt, a hátsó - a hátsó fedelet. Hogyan kell ezt csinálni van írva az alábbiakban.
Arra is lehetőség van, hogy dolgozzon ki és tegye a kezét pipa. Tehát:
Az anyagok kiválasztása és telepítése snorkel a kezüket
Mielőtt a munka szükséges kiválasztani egy megfelelő helyet a kimeneti csövek, ezek egész egyszerűen a jövőben is megakadályozza, hogy a megjelenése a vágy, hogy megszűnik a radiátor. Az is nagyon fontos eljárás a tuning a jobb hűtés érdekében.
Tekintsünk egy pipa a példa az ATV házi CF-500A. Általánosságban elmondható, hogy ez a modell a vizek védelme az úgynevezett Öböl, ez elég jó. Elfogadható árvíz kvadr körülbelül 10 centiméter a kerekek felett. De abban az esetben, ha ide utazik nagyszámú Ford? Odalent cherpanul, van még egy kicsit a végén, hogy egy csomó. Kapcsolat a CVT persze nem nagyon ijesztő, leáll, a vízelvezetési képesség, kissé megemelve az első négyzet vagy eltávolítja a leeresztő dugó, megszárítja és megy tovább, de ez mind a hulladék a drága időt. Igen, még egyszer, és ha nem tiszta a folyó ford, és iszapfürdő? El tudja képzelni, hogy mi fog történni a variátor szíjak? Ennek következtében az egészben, hogy gyorsan kiürül a rendszerből. Szintén szűrő veszi meleg és poros levegő a motorháztető alatt.
Mi van még? Milyen jogosultságokkal származó pipa? Az első - kivétel, hogy néhány víz a rendszerben, a jobb hűtés a variátor, tiszta és hűvös levegő, amelyet kivett az utcán, nem a motorháztető alatt.
Az első módszer
Mivel a gyártás snorkel a kezüket az anyag quad venni a szokásos szennyvízcső 50. Míg ez lehetséges alkalmazni és nagyobb.
Levezetjük táplálékot karburátor levegő. Először távolítsuk el a szűrő fedelét, ahol nincs védelem és sadim azt a tömítőanyagot.
Minden üzleti termoizoliruem újra levezetni a külső. Azt hiszem, ez a probléma nem merül fel.

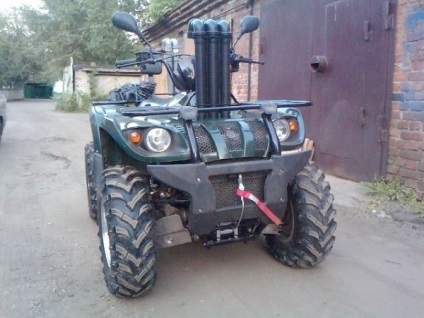

Snorkel egy quad készen áll, és minden kézzel történik.
Miután az ipari termelés és a pipa, akkor lehet építeni egy házi készítésű állvány az ATV, a fejlesztés az eljárás a link.
Tovább árnyalatot. A megjelenése a szükségességét, hogy a termelés O befejezése és kiterjesztése a szellőzőnyílások első és hátsó tengely. Elvileg a magasság ezek származnak normálisan kéne nekik, és nem a tömlők feltámasztott, végükön le vannak hajtva. ahogy fekszik ott vízszintes helyzetben, és könnyen fel kell lapátolni egy kis vizet egy kicsit. Az Ön feladata az, hogy ezeket egyenesen.
Végezetül azt szeretném mondani, tuning leküzdeni a sár, valamint víz keletkezik, meg kell védeni a szennyeződéstől a driver, ezt el lehet érni telepítésével arch kiterjesztéseket. A megfelelő anyagok és a tervezés folyamatát a saját kezét nézd meg ott.
Miután a termelés ezen eljárások „lebegni” a saját quadra sehol.
A második lehetőség
Úgy döntöttem, hogy egy kiegészítő post! Ajánlott a snorkel a ATV CFMOTO 500 A saját kezűleg
Azt hittem, hogy nem lehet kihagyni a lehetőséget, hogy egy kísérletet, és megosztani veletek! Az előző verzió szükséges az eltávolítása standard kivitel légbeömlő O, azt javaslom, hogy elhanyagolja ezt a módszert, hogy az egész szerkezet egy kicsit más! Szóval, mit kell dolgoznunk, megjegyzem, ha minden adat vásárolt kizárólag a szaniter termékek és a teljes vételár vopr0sa elérte a 1000 rubelt.:
gumi tengelykapcsolók 50
gumi hüvely belső átmérője 50 mennyiségben öt darab, három vízvezeték csövek 50 és egy 40 és 25 centiméter hosszú
Válasszon gumitömlő hossza 80 cm és egy olyan vegyületet vozduhana cső Snorkel
gumitömlő hossza 40 és 80 cm
8. 50 és sajnos elfelejtettem, hogy a képcső adapter 50-40, ők is a vízvezeték boltokban
Gumipersely 70 × 50
Kapaszkodóbordák 50 × 80 5 db.
Kezdjük, hogy kialakítsák saját kezét pipa az ATV CF MOTO 500 A, mivel ez a lehetőség alkalmas a modell 500 2A és X5
Az első - a hűtőteljesítmény a variátor
ne felejtsük el, hogy csavarja a csavart a szárny alá, különben törölni, vagy húzzuk ki a gyökereket
kirakós látta el a műanyag jumper a boot, ez a hely lesz így házi hátsó pipa
Dobja előre, mert nem sikerül eltávolítani teljesen a vezetékeket az irányjelző nem adnak, és húzza ki az összes túl hosszú, és miért nem, és ezért célszerű
távolítsa el a fedelet
Most csak tegyük a munka teljes munkaidőben hűtés a variátor kimenő, szükségünk van egy hely, ahol kezelni több
vágja le a felső részt
hozzuk a felületet, hogy a következő állapot fokozatos módon írószer vágókés, miután egy csomó nem vágja, a cső leeshet
Vesszük, és a nyomtatási újságkivágások cső szárnya alatt, hozott egy kúpos ujjú kabát tömítőanyaggal alatt, és a bilincs sadim mielőtt ez lehetséges kezek Adj iga kívánt ovális, ha nem légzőcső kapcsolat nem elég szoros
helyezze be a csövet vissza a lyukba
Mérje ki a fúrás helyét, hogy egy lyuk a fedél, egy kis feketemunka élvonalbeli
Az összeszerelés motorháztető tömítés orsó, amelyről kimutatták, az elején, illessze be a 50 cső az in-vtor0y végén rögzített kúpos tengelykapcsoló ütközésig (nem emlékszem pontosan, talán ez lesz nagyon érzékeny a fájl), tartsa a gallér belsejében

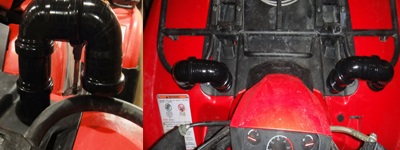

put elemzett helyére - vissza az ATV pipa készült
Majdnem elfelejtettem, alsó, a motor közelében, a variátor bemenet a lefolyóba mellbimbó viselnek papi ruhafogas, a névleges ok nem elég, nem gyors, de a víz áthalad
Azt némileg módosított ellenőrizze, hogy a kimenet a hajtómű légtelenítő ATV módon beszúrni tömlők hagyományos autó szellőzőnyílás hidak, amelynek ára 25 rubel fejenként, finom és feszes legyen. Mindössze annyit kell 5 darab - 1 hátsó és 4 előtt
Következő, mi származik a mag - egy csatorna a karburátor és a beszívott snorkel hűtés variator
Kezdeni, távolítsa el a fedelet vozduhana
és szerte a teljes felületen a fedőréteg tömítőanyagot szerinti vegyületet tisztán tenni nem egészen szűk, esetleg a víz behatolását, miután mindent a helyére
Az elülső motorháztető és a csomagtartó, hogy hüvely helyezni a lyuk a variátor bemenet
követve muff van vágva, amíg az utolsó gyűrűt, akkor lehet helyezni egy motorháztető
Egy lyukat fúr a motorháztető, helyezze a vágott kuplung és megpróbálja, hogy egy 50 cső
Gyártunk fúrja ki a második furat (pipa karburátor) előzetes jelzés a hely (ne felejtsük, hogy ez egy átmenő, fúrunk a belső műanyag, ami szintén tartozik egy tömítő hüvely tervezés sűrűség), ha azt szeretné, hogy véglegesíti a kést tegye fel a telefont, és próbálja meg a törzs adott esetben, és nem zavarja, termelő valamennyi szerelvény chuck. Vettem az egész szerkezet, amennyire csak lehetséges, hogy a kormánykerék, hogy ne zavarja a szállítás a dolgok! Folyamatosan a szél horgászat, vezetni egy csónakot, motorok és úgy vélik, ez a rögtönzött snorkel nem akadályozza a folyamatot, tökéletesen illik a törzs, és szorosan tartotta, hogy az ATV. Plus design, köszönhetően a csatlakozási pontok felett pipa lehet szabályozni a legigazibb értelemben vett, és leküzdeni a legmélyebb gázlók magassága könnyen nőtt 20 cm-es, anélkül, hogy bármilyen további módosításokat. És ne feledd, a jobb mellbimbó (a CVT) állította össze kínálatát nagy nem kell módosító, balra, hogy a kapcsolat a karburátor felső része az összegyűjtött maradványait vozduhan csatlakozni cső
Tedd az adapter 50 hüvely 40, vegyületet kapunk, a tömlő
Ezután helyezze be a tömlőt a cső 40 csapdák a bilincs és a design a helyén révén is 40 cső csatlakoztatására vozduhanom és rögzítse mindent nyakörvek
Ami a többit a bizalom vettem a tömlő és elszigetelve a kipufogócső lóg a tetején a keret, így csökkentve a megereszkedett
Az utolsó rész, hogy biztosítsa az ATV behatolását a rögtönzött snorkel különböző törmelék, kosz, rovarok, erre segít hétköznapi autó hűtőrács vágja le a lemezt, és egy kört a mérete egy cső
Szintén vágja le egy darab cső hossza hét centiméter további bilincs a cső necc Itt mit kell
Ez minden kedves olvasók, légzőcső a ATV kész saját kezűleg! Sikeres utazást!
