Sensor szárazon futás szivattyú működési elvét, a videó csatlakozás
„Száraz futás”: mi ez, annak okai
„Száraz futás” közkeletű nevén a szivattyú víz nélkül módban. Őt tartják vészhelyzet, és ezért nagyon veszélyes az eszköz, szivattyú vizet. A tény az, hogy a vízhiány - fenyegetést jelent a funkcionális elemei a szivattyú, mert ez egyfajta hűtőberendezés, és egy kenő funkciót. Még egy rövid szivattyú működését a „száraz fly” (függetlenül annak típusától) elegendő, mivel az nem idő előtt.
Tanács. Egyes tulajdonosok vízszivattyúk nem siet telepíteni biztonsági funkciókat, hogy megakadályozzák a készülék működését üres (víz nélkül), és nem lenne szükség, mert a kár okozta, hogy a munka a „száraz fly”, nem szerepel a száma szavatossági igényeket. Szóval, van, hogy a javításokat saját költségén.
Először is, nézzük megérteni, hogy miért nem elegendő a vízbevitel fordulhatnak elő:
- Bad választott szivattyú. Egy tipikus probléma a berendezés működését a jól. Nincs víz van lehetőség, ha a szivattyú kapacitása „megszakítja” jól termelési szintjét vagy a készülék fölé szerelt dinamikus vízszint.
- A szennyeződés a csőben szivattyúzás.

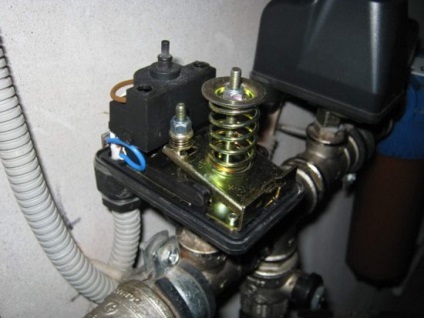

Relay szárazon futás
- Szivárgás vízvezetékek.
- Alacsony nyomású vízzel. Ha ez a probléma lép fel, és a szivattyú nincs ellátva elleni védelem rendszerének „szárazon futás”, hogy fog futni, amíg nem marad, vagy manuálisan le van tiltva.
- Az ellenőrzés hiánya a vízszint a forrás kiszárad.
védelmi eszközök „szárazon futás”: variációk elve
Hogy megakadályozzák a lehetősége, hogy „száraz run” létre több eszközön különböznek egymástól a készülék és az áramköri D:
- Vízszint kapcsoló és az úszó. Ezek az elemek között tartják számon a leghatékonyabb, így drága. A fő előnye, ez a készülék - a szivattyú ki, mielőtt a „szárazon futás”. Relé kerül bemutatásra az alábbi elemeket tartalmazza: a tábla, számos érzékelők (amelyek közül az egyik - a kontroll) és a vezetékek. A készülék úgy működik, hogy egy egyszerű áramkört: leengedi az vízszint érzékelő telepítve a jól tápláljuk ezen jelet. Ha a vízcseppek a kontroll, a víz befecskendezés leáll. Amikor a víz ismét emelkedik - a szivattyú automatikusan elindul. Float érzékelő (float) - ideális zárt vízforrások. Fölé szerelt szivattyú. Egymástól függetlenül konfigurálható: elég csak állítsa be a hosszát az úszó kábel és a helyét az érzékelő a tartályban. A kábel csatlakoztatva van az áramforráshoz. Ha a víz jön, hogy lebegnek, az elektromos leáll, és a szivattyú ki van kapcsolva.
Float vízszintérzékelőt
Az áramláskapcsoló vízszivattyú
Sensor „szárazon futás”: kapcsolási rajz
Csatlakoztatása az érzékelő végezzük két lépésben: mechanikus és elektromos csatlakozást. Első érzékelő szerelt szivattyú fizikailag. Normális esetben a készülék rendelkezik egy speciális nyílás.
Tanács. Egyes szivattyúk nincs ilyen rés. A helyett használj Brass troynichok amelyre mellesleg, akkor lehet csatlakoztatni egy nyomásmérő és még az akkumulátorba.
Mielőtt csavarja a relé a póló vagy a nyílásba, szükséges, hogy lezárjuk a menet. Ezt meg lehet tenni akár egy speciális (és elég olcsó) menettel, vagy vászon.
Tanács. Ahhoz, hogy biztosítsa a szál tekercselési hajtjuk rá a vége felé óramutató járásával megegyező irányban.
Tekercselés után a cérna kezdenek göndör relét. Meg kell tenni nagyon óvatosan. Ha aligha kell húzni a relé egy csavarkulccsal.
Most akkor csatlakoznak az elektromos érzékelő. Először is, hogy a két csoport kapcsolatok az érzékelőre. Minden egyes csoportban, a vezetékeket, hogy elvarratlan szálak, és csavarja maghuzalnak. A földelés összeköti az egyes, felhelyezte a csavart a relé.
Szárazon futás érzékelő csatlakoztatva
Most már csatlakoztathatja a kapcsoló közvetlenül a szivattyú. Alkalmas hagyományos vezetékes. Az egyik vége csatlakozik a relék vezetékek, és a többi - a szivattyú vezetékek. Ne felejtsük el, hogy a szín a csatlakoztatott vezetékeket meg kell felelnie egymásnak.
Továbbra is csak a teszteljék a rendszert működés közben. Csatlakoztassa a szivattyút a tápegység és megfigyelni. Ha működés közben a szivattyú van egy növekedési mutatója a nyomásmérő, és amikor a legnagyobb index az érzékelő lekapcsolja a szivattyút - telepítés megtörtént-e. A berendezést úgy lehet működtetni valós körülmények között.
Ez arra a következtetésre jutott a felülvizsgálat a meglévő fajok védelmi eszközök a vízszivattyút, és kapcsolási rajzok. Legyen óvatos, ha az eszköz felszerelésének. Sok szerencsét!
