Scan iránytű 3d
Automatikus generációs söprés KOMPAS 3D csak akkor lehetséges, egy lapon a testrészek, vagy egy könyvtár építkezésekbe.
Ez a lecke megmutatja három példát. Az első példa létrehozásának scan a hüvely, a második - a doboz alakú testet, és egy harmadik példát - segítségével a könyvtár építési ellenőrzési akciók.
Mielőtt az építőiparban a héj sweep, meg kell állítani a paramétereket megadásával fix érintő sík a héj, és befejezni a teremtés.
Ábra. 2. megjegyzés rögzített síkban.
Ezután nyomja meg a „scan” a Compact Panel „lapos test”, akkor láthatjuk az eredményt.
Ábra. 3 Rátérve szkennelési mód lapot szervek.
Ábra. 4 Állítsa be a söprés paraméterek doboz alakú test.
A második esetben, egy doboz alakú testet, amikor megadja a szükséges paramétereket választhat ki egy rögzített sík jelzés.
Ábra. Megjegyzés álló sík 5 a doboz.
Dörzsár rajz elvégezhető a régi vágású módon középvonal további számításokat és építmények, valamint tudják hasznosítani létrehozása és beillesztése a szkennelés típusát.
Ábra. 6 létrehozása szkennelési típust a rajzban.
Ezután a rajzon csak a dimenziót automatikusan átvizsgálja.

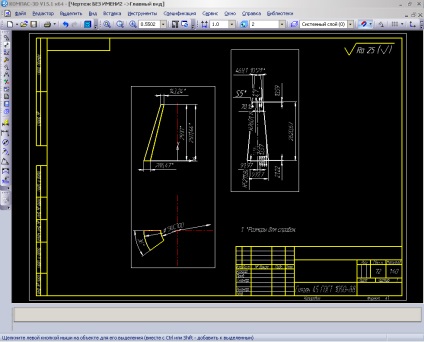

Ábra. 7 beolvasni a rajzon.
A harmadik példa mutatja példát építése a szkennelés az alkalmazás könyvtárában. Nyitva a könyvtár vezetője, hogy aktiválja a „Library Building vizsgál a könyvtárból” Hardware”. Amikor az összes paramétert lap testrészek és kész létrehozni,
Ábra. 8 Könyvtár építkezésekbe.
KOMPAS 3D automatikusan egy rajz beolvasás
Ábra. 9. rajz részleteit az építőiparban a könyvtár vizsgál.
és a modell részleteit.
Ábra. Modell 10 hozzon létre egy könyvtár építése vonul.
