SAE tálca vagy légcsatorna-elágazás kábel szerkezetét
RB: A tálca vagy doboz?
A fő szabályozó dokumentum irányadó építési és rekonstrukciós erőművek, olyan szabályok, az elektromos készülékek (PUE). Úgy véljük, részletesen, hogyan szabályok használatát szabályozó kábeltálcák és vezesse.
Az előtag a szabályok szerint: „A követelmények a szabályok mindenkire nézve kötelezőek szervek, szervezetek és vállalkozások, függetlenül a tulajdonosi, részt vesz a tervezése és telepítése az elektromos berendezések.”
Szakkifejezések és meghatározások
A fő feladata a kábelek a tervező, hogy megvédje a kábel külső befolyásoló tényezők a biztonságot.
A szabályok egyértelműen meghatározza a berendezés védelme tekintetében a kábel.
Bekezdés 2.1.11 RB szabályozza: „A tálca nem kábelvédŒ a mechanikai sérülések ellen, fektetve meg a vezetékek és kábelek.”
Bekezdés 2.1.10 szeptember kifejtette, hogy: „A doboz védeni kell a mechanikai sérülésektől fektetett kábeleket.” Következésképpen termékek magas fokú védelmet a kábel kábel doboz.

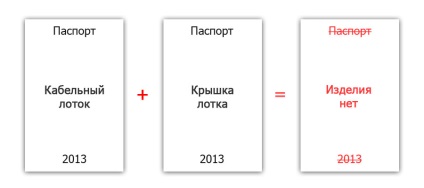

Úgy véljük, hogy a fedélre képes létrehozni egyenértékű védelmet a kábelcsatorna. Jogilag, a használata tálcák fedéllel nem jogosítja fel őket, hogy vállalja kábeldobozokban, mert termelő az összes dokumentumot (útlevél, fuvarlevelek, stb) termékek, mint két áru pozíciók: 1. Kábel tálca; 2. tálca fedelét.
Ezért, a tálcára egy fedéllel vannak korlátozva n. 2.1.11 RB (lásd. Fent).
Korlátozások és megoldások
Szabályzat PUE súlyosan korlátozza a tömítés nagy kábelek tálcák, azaz o. 2.3.123. Ez szabályozza: „Kontroll és védtelen kábelek, hálózati kábelek unarmored ólomköpennyel és páncél nélküli hálózati kábelek minden változtatás részén 16 mm 2 vagy annál kevesebb fektetjük tálcákat vagy terelőlap.”
További para szeptember 2.3.123 azt jelzi, hogy: „A kábel konstrukciók fektetési vezérlőkábelek és elektromos vezetékek keresztmetszete 25 mm 2 vagy több, kivéve a nem-páncélozott kábel egy ólomköpennyel kell végezni kábel konstrukciók.”
A megoldás erre a problémára lehetne chetyrehbortnye Üzemi mezőbe. Dobozok gyártják a szabadalmaztatott négy fal «Négy Fal Technology» és egy integrált keretet alapján, amely bizonyos esetekben, hogy a kábel tervez *.
Miután megvizsgálta több példány PUE, arra lehet következtetni, hogy a használata a kábelcsatornák számos jogi korlátozások, nevezetesen:
- A tálca nem kábelvédŒ;
- Tálca tetővel - nem doboz;
- Tálca design.
Ennek megfelelően, a létesítmények számát tervezése és telepítése kábeltálcák hadilábon áll az EMP.
Másfelől, a használata chetyrehbortnyh dobozok Üzemi lehetővé teszi a munkát a jogi területen.
Megjegyzés: * - belátása szerint a szakértő, részletek a katalógusban.
