Referenciák a kiszámítására és lefektetése csővezetékek freon
Referenciák a kiszámítására freon és a tojásrakás csővezetékek.
Az olajat a freon áramkörben
Az olaj a freon rendszerre van szükség, hogy kenje a kompresszor. Folyamatosan megy a kompresszor - kering a hűtőkör együtt freon. Ha bármilyen okból az olaj visszatér a kompresszor CM kenik elég. Az olajat feloldjuk folyékony freon, de nem oldódik a gőz. Csővezetéken mozog:
- a kompresszor - túlhevített gőzzel freon + olajköd;
- után a párologtató - túlhevített gőz Freon + olajfilm a falakon, és az olaj cseppek formájában;
- a kondenzátor után - folyadék Freon oldott olajat benne.
Ezért a gőzvezetékekben késleltetheti olaj problémát. Problémák akkor biztosítani kell a megfelelő sebességet gőz mozgás a csővezetékek szükséges lejtőn csőszerelés maslopodemnoy hurkok.

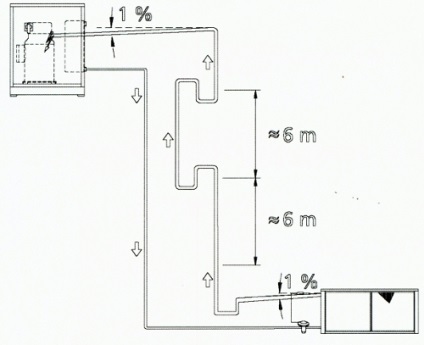

Kondenzációs egység külső pároljuk.
Párologtató alább.
a) Az olaj hurok legyen az intervallum minden 6 métert felfelé irányuló vonalak, hogy megkönnyítse az olaj visszafolyását a kompresszor;
b) Végezzük el a gyűjtőaknához a szívócsövet miután az expanziós szelep;
c) A vízszintes szakaszai az injekció csővezeték eltérése 1% során mozgásának Freon megkönnyítése olaj mozgását a helyes irányba.
Kondenzációs egység külső pároljuk.
Párologtató felett.
a) az elpárologtató kilépő fent meghatározott Vízleválasztó a párologtató megelőzésére vízelvezető folyadéknak a kompresszor alatt a parkolási gép.
b) Végezzük el a gyűjtő gödör a szívócsövet downstream a párologtató folyadék összegyűjtésére hűtőközeg, amely felhalmozódik parkolás közben. Ha a kompresszor újra bekapcsol, a hűtőközeg elpárolog gyorsan: kívánatos, hogy egy pit-re az érzékelő elem TRV, hogy elkerüljék a hatása ennek a jelenségnek a munka az expanziós szelep.
c) A vízszintes szakaszai az injekció csővezeték eltérése 1% során mozgásának Freon megkönnyítése olaj mozgását a helyes irányba.
Kompresszor-elpárologtató egység egy külső kondenzátor.
CONDENSER alább.
Nincs szükség különleges óvintézkedésekre ebben a helyzetben nem szükséges.
Ha a kondenzátor alacsonyabb, mint a CIB, az emelési magasság nem haladhatja meg az 5 métert. Azonban, ha a CIB és a rendszer általában nem a legjobb minőségű, folyékony freon nehézséget okozhat a figyelem és a kisebb emelkedőn.
a) Kívánatos beállítani az elzáró szelep a beömlőcső a kondenzátor, hogy elkerüljék túlfolyó a folyékony hűtőközeget a kompresszor leállítás után a hűtőberendezés. Ez akkor fordulhat elő, ha a kondenzátor található olyan környezetben, ahol a hőmérséklet meghaladja a hőmérséklet a kompresszort.
b) A vízszintes szakaszai az injekció csővezeték eltérése 1% során mozgásának Freon megkönnyítése olaj mozgását a helyes irányba
Kompresszor-elpárologtató egység egy külső kondenzátor.
Kondenzor felett.
a) megszünteti az áramlás a folyékony hűtőközeg a CD a CM, amikor megállás hűtőberendezés szelep beállítása CD.
b) Maslopodomnye hurok legyen az intervallum minden 6 méterre emelkedő csövek, hogy megkönnyítse az olaj visszafolyását a kompresszor;
c) A vízszintes szakaszai az injekció csővezeték gradiens 1% megkönnyítése olaj mozgását a helyes irányba.
Dolgozz maslopodomnoy hurok.
Ha az olaj szintje eléri a felső cső fala, az olaj nyomja oldalán a kompresszor.
Az olajat feloldjuk folyékony freon, így a sebesség fenntartása egy kis folyékony vonalak - 0,15-0,5 / s, amely biztosítani fogja alacsony hidraulikai ellenállás a mozgás. Növekvő ellenállás elvesztését okozza hűtő kapacitás.
Az olajat nem oldódó Freon gőz ezért van szükség, hogy fenntartsák a sebesség a gőz csővezetékek nagy, hogy az olaj gőz tolerálható. Menet közben az olaj lefedi a cső fala - ez a film is költözött nagysebességű gőz. Sebesség kompresszor nyomóoldali 10-18m / s. Speed a szívóoldalon a kompresszor 8-15m / s.
Vízszintes szakaszok nagyon hosszú csővezetékek hagyjuk sebességének csökkentésére 6 m / s.
Hűtőközeg R410a.
Szükséges hűtőteljesítmény 50kDzh = 50 kW / s
A forráspontja 5 ° C, kondenzációs hőmérséklet 40 ° C-on
A túlhevítés 10 ° C, 0 ° C-on a túlhűtés
A megoldás a szívócsövet:
1. A konkrét hűtőkapacitás a párologtató q és H1-H4 = = = 440-270 170kDzh / kg
m = 50 kW / 170kDzh / kg = 0,289kg / s
3. A fajlagos térfogat a gőzfázisú hűtőközeg a szívóoldalon
4.Obemny áramlását elpárologtatott hűtőközeg szívó oldalán
Q = 0,0297m³ / kg x 0,289kg / s = 0,00858m³ / s
Átmérő vezeték 5.Vnutrenny
Szabványos rézcső freon választhat cső, amelynek külső átmérője 41,27mm (1 5/8 „), vagy 34,92mm (1 3/8”).
A külső átmérője csővezetékek gyakran megfelelően kiválasztott táblázatokban a „telepítési útmutató”. Előkészítése során az ilyen táblákat, hogy vegye figyelembe a szükséges szállítási sebessége gőz mozgás olaj.
A térfogat kiszámítása térfogat töltési freon
Egyszerűsített számítás a hűtőközeg súlyának olyan képlet alapján, amely figyelembe veszi az a folyadék térfogata egyik utak. Ez az egyszerű képlet gőzvezetékbe nem tekinthető, mert a kötet által elfoglalt gőz nagyon alacsony:
P HA - telített folyadék sűrűsége (Freon) RR410a = 1,15 kg / dm³ (hőmérséklet = 5 ° C);
V es - belső térfogata léghűtő (hűtők), dm;
V res - belső térfogata a hűtőegység a vevő, dm;
Zh.m.- belső térfogata V folyékony autópályák dm;
K g - faktor tekintve szerelés kondenzátor áramkör:
K g = 0,3-kondenzációs egységek nélküli hidraulikus kondenzációs nyomásszabályozó;
K g = 0,4, ha hidraulikus kondenzációs nyomásszabályozó (szerelési egység az utcán vagy a végrehajtását egy távoli kondenzátor).
Akaev Konstantin Evgenevich
Műszaki tudományok kandidátusa, a Szentpétervári Egyetem élelmiszer és alacsony hőmérsékletű technológia
