Ponthegesztő készülék saját kezűleg - site
Jó napszak!
Szeretnék írni egy (szabad fordításban) cikket, hogyan kell felépíteni egy berendezés ponthegesztő otthon.
Én, mint egy diák-ham, ponthegesztés volt szükség csak egy-két alkalommal (Cserélje ki az akkumulátort a laptop akkumulátor), így nem kezd gyűjteni egy ilyen eszköz. Remélhetőleg más hasznos ez a cucc. =)
És így, most a gyakorlatban:
Made ponthegesztés áram, amely képes akár 1100 A, amely elegendő ahhoz, hegesztéséhez egy vékony (1 - 1.5 mm) fémlemez.
Például átcsomagolás elemek:
Ez a kialakítás egy hegesztőgép rad jellemzői:
- Az összetevők elérhetősége (transzformátorok a mikrohullámú sütők, mikrovezérlő ..);
- Képes csökkenteni a jelenlegi érzékeny részek;
- Dupla impulzus - növeli a megbízhatóságot, a kapcsolat;

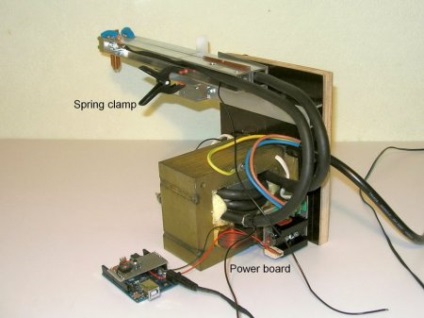

Mi maga a szerkezet:
elektromos jellemzők
- Hegesztő áram: 1100A vagy 400A
- Feszültség: 2.6V
- Jelenlegi fogyasztott során a készülék által impulzus: 14A
- Nyugalmi áram: 1.6A
- impulzus idő: 50 ms, hogy 450ms lépésekben 50 msec.
- Szünet idő: 500 ms
Hogyan számoljuk ki a maximális hegesztőáram:
Lehetőség van, hogy meghatározza a hegesztőáram a feszültség mérésével egy bizonyos távolságot a hegesztő kábelt.
Számoljuk ki a hegesztőáram alábbiak szerint:
I = U * Diametr_provoda [mm2] / (0,0175 * hossz [m])
Mérésére hegesztőáram, a két vezeték csatlakozik egy hegesztési kábel távolság 44.5cm. A feszültség rövidzárlat = 0.34V; úgy, hogy a maximális áram = 0.34V * 25mm2 / (0,0175 * 0.445m) = 1100A.
Dupla impulzus javítja a hegesztés minőségét.
Az első impulzus (50ms) tompítsa a fém és a másik - közvetlenül a hegesztés is. Szünet alatt a két impulzus között a sűrűbb egymás mellett ezáltal egy jobb kapcsolatot. Az időtartam a második impulzus állítható be a forgó 50 kapcsoló ms-os lépésekben. A gyakorlat azt mutatja, hogy az idő nagy részében van kiválasztva 50 és 150 mp a legtöbb esetben.
1100A hegesztési áram lehet túl magas, így ha szükséges, lehetséges lenne, hogy csökkentse 400A. Erre podklyuchaetsya egymás huzal ellenállás 27ohm 50W. Az ilyen ellenállás könnyedén elfér egy ilyen impulzus.

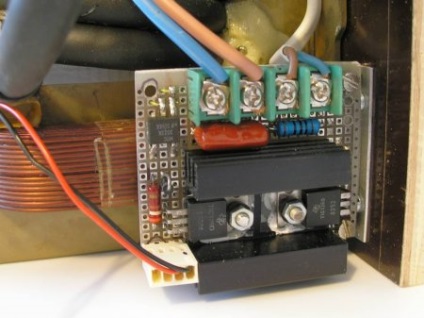

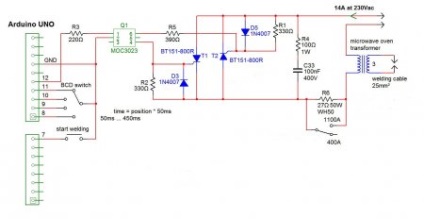

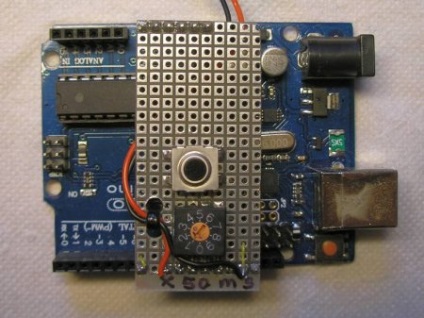

Megjegyezzük, hogy a többség a szilárdtest relék nem működik itt, mert az általuk használt triak. Amikor egy triak korlátozásokat vezetett, különösen induktív terhelés. Megszorítások érintik feszültség változás sebessége között a fő elektródák triak és a működési áram változásának mértékét. A túlfeszültség változás mértéke a triak (mert a belső kapacitás) és a nagysága ezt a feszültséget vezethet nem kívánt nyitás a triak. Mivel a tirisztorok mindig kapcsolja ki a negatív fél ciklus használjuk őket, mint a bekapcsoló gomb. Csillapító R4 és RC lánc C33 védi az áramkört a tranziens feszültséglökések által okozott kikapcsolásával a primer tekercs a transzformátor. Ahogy mikrokontroller zsebkendőt használt hibakereső Arduino Uno. MOC3023 - optikai leválasztón személyes nyugalmat).

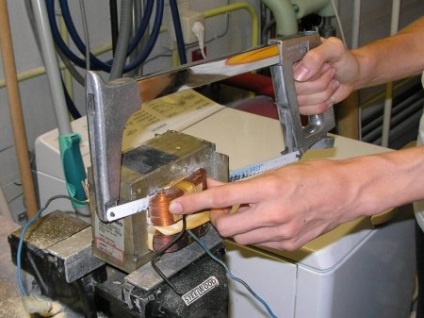

A nagy teljesítmény impulzus, meg kell változtatni a nagyfeszültségű transzformátor egy mikrohullámú sütő. Mivel a mágneses mag lehet szétszedni csak a bolgárok - megyünk a másik irányba. Célunk - visszaforgatni a szekunder tekercs, erre távolítsa el a darab, mint ez:
Ezt követően, tekercs 3 tekercselés a szigetelt kábel részén 25 mm2, hossza 140cm. Megtanultam, ha vastagabb kábelekhez hogy nagyobb hegesztőáram, nem ez volt a helyzet. Így a hegesztőáramot korlátozza a transzformátor önmagában. Mivel a szorítóerő alapvető fontosságú, mivel a hegesztési csipeszek képesnek kell lennie arra, hogy szabadon mozogjanak, és nem zavarja a vezeték merevségét a kábeleket egy nagy kanyarban.
építés:

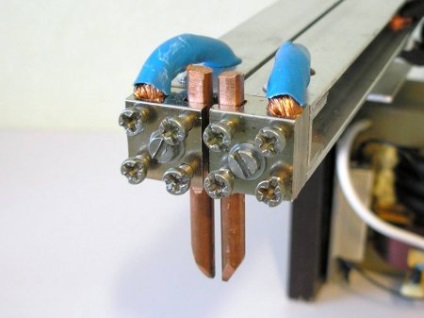

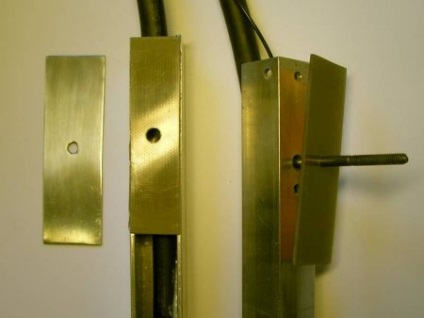

Hegesztési karmok egy U-alakú profil 20 mm szélességű. Shoulders karmok egymáshoz erősítve csavarok és a szigetelő réteg üvegszövet.
Karmok csatolt egy rétegelt lemez, mint látjuk a design alumínium szerkezettel készült állni nekik.

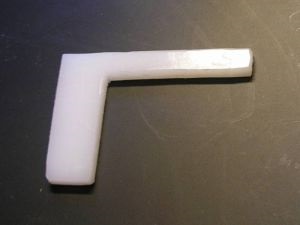

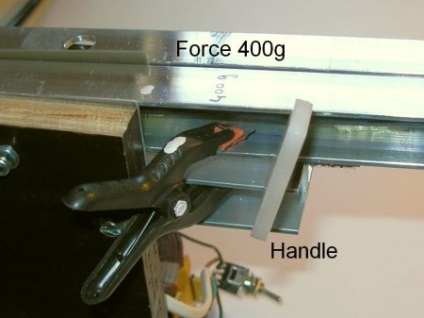

Szabályozására a nyomóerő az elektródok keresztül történik egy egyszerű mechanizmus befogására és vágott plexi vagy műanyag „zászló”.

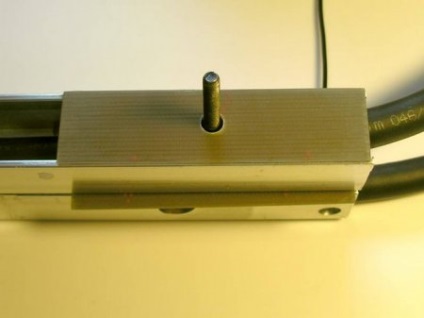

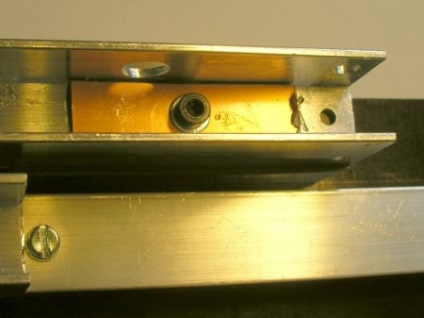

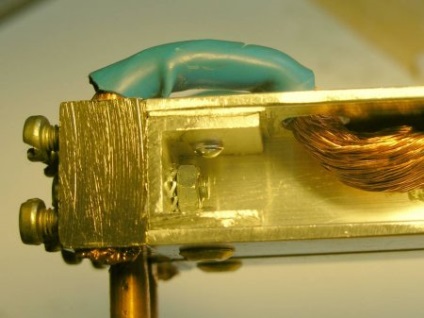

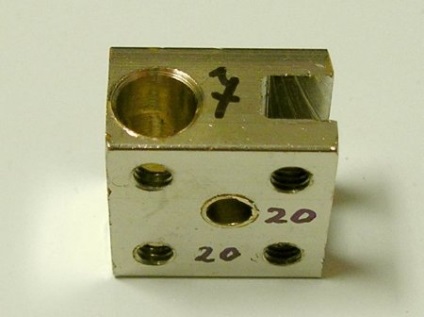

Az elektróda tartó készült négyszögletes darab 20 mm széles sárgaréz. Fúró 4mm lyuk a közepén a rögzítő csavart. Mintegy tverstie hegesztéshez kábelek - 7 mm-ig. A elektródák közötti távolság - 5mm. Elektródák maguk is rézből megrázta szovjet forrasztás. Tipp: időről időre tisztítható nozhdachkoy munkafelületet.
Source Code:
Sok szerencsét a törekvések és kísérletek!)
Szeretném csatolni a papír felülvizsgálatát ezt az eszközt a közönség.
Váltson a kód könyvtár egyetlen fájlban:
