A cég Elettromedia (ebben az esetben - a ruha egységes Audison) jelentette sem egyik, sem a másik, és még csak nem is egy harmadik. Levelek THX tematikus kiegészítések úgynevezett passzív crossover, amely a közelmúltban adtak Audison a legtöbb nagyképű sorozat tézis. Megjósolható, ebben az esetben a rövidítés azt jelenti, értekezés X-maradékok.
Összesen három modell „tezisno” crossover, ez sok, egyetértek. Még sok (a audisonovom nyelv - molti, amint azt korábban említettük). Először THX tervezték két-utas rendszer álló midbass TH 6,5 Sax és magassugárzókkal TH 1,5 violino. Másodszor, THX 3 - három sávos rendszer, amely tartalmaz, továbbá, közepes és 3,0 voce. Végül a harmadik, amely magában hordozza a TXH mh, tervezték, hogy a három sávos rendszer, feltéve, hogy a szétválás a közép- és mélyhang együttesek (legalábbis részben) aktív szűrőket. Ez - amit az úgynevezett „2.5-utas” rendszer, ezek népszerűek nem csak nekünk, és nem csak azért, mert a megszorítások, mint te most logikusan következtetni.
Az alábbiakban adok egy jel a megadott paramétereket a gyártó, ide tettem hozzá testméret és az ajánlott kiskereskedelmi ár.
Felmerül a kérdés, miért van szükség a passzív crossover, amikor a szint a rendszerekben, amelyeket tézis a fej, a kurzus a csatornánkénti használatával összefüggésben a (természetes) aktív szűrőket? Ez így van, a domináns vélemény: kompromisszummentes hang csak hogy teljes pokanalka. Tény, hogy nem annyira a minőségi nyerni, hogy mennyi a technológia - aktív szűrők általában lehet finomítani. De amikor (vagy ha), akkor passzív szűrők, készült a legnagyobb gondossággal és a szükséges készlet rendeletek, a kérdés nem lesz olyan egyszerű. Ami a kapcsolódó hatások a moduláció az erősítő erős basszus jelek, amennyire emlékszem, hogy érzékeli a megnyilvánulása ezeknek a hatásoknak az erősítő TH miatt (Hi Jelenlegi mód), nem sikerült. És minden esetben, a magas minőségű erősítő jobb, mint két vagy három közepes (a pénz). És végül, mint már többször megjegyezte, a passzív cross lehetővé teszi számunkra, hogy megoldja néhány további feladatokat (például a frekvencia és fázis korrekció) nem állnak rendelkezésre az aktív szűrőket.
Mielőtt rátérnénk milyen crossover dolgozik, lássuk, hogyan működnek. Ha azt mondom, hogy a test anyaga alumínium és plexi, ez igaz, de az az igazság letargikus és érzéketlen, értelme az ünneplés nem lesz, és az is, a legvilágosabb formában. Íme, így óvatosan design jön nagyon ritkán - így az ünneplés. Minden crossover között két csatornán. A két kisebb keresztek a test az azonos típusú, a THX 3, ahogy sejteni lehet nagyobb, mint a többiek. A felső átlátszó fedél lehet gyorsan eltávolítani, amely lehetővé teszi a hozzáférést a terminálok és rövidzárak. Terminálok elfogadják a lecsupaszított kábelt legfeljebb 5 mm, de jobb lenne, ha korlátozni átmérője 4 mm, a standard „banán” már szerepel a mérésben, mint otthon. Tekercsek nagyon alapos, és ha van egy mag, mint a szabály, hogy egy vas henger átmérője 19 mm, így a kapcsolódó hatások vas telítettség, akkor nem kell aggódni. Kondenzátorok túlnyomó többségében polipropilén, rendelési (250) csak egy láncszem a három sávos aluláteresztő szűrőt 3 THX fordulnak elő apoláros elektrolitok - 220 uF „film” lenne elég megfizethetetlen. Ellenállások elsősorban 10 wattos, de a tulajdonosi hűtőborda, egyre nagyobb a teljesítmény veszteség jelentősen. A láncszem LF THX 3 alkalmazott ugyanazon 20 wattos kialakítás részleteit, ezek - do neubivaemye.
Jumpers erős, nagy felületen érintkezik. Mindhárom crossover előírt „lekapcsolását” bemenet, így ha van egy vágy, hogy működjön együtt a passzív szűrők együtt bi-amping (a THX 3 - és három amping), semmi, ami nem akadályozza.
Jumperekkel szabályozni magassugárzó szinten - THX MH három állása van (+ 2/0 / -2 dB), a másik két crossover pozícionálja négy (+ 4 / + 2/0 / -2 dB). A mh letilthatja az RF szűrő középkategóriás sávban. A THX THX 2. és 3. van egy másik érdekes jellemzője az úgynevezett Low Frequency Shaping (LFS). Itt, az áramkörben midbasa / basszus párhuzamos LC-lánc, amely általánosan alkalmazott korrekciójára a csúcs frekvencia válaszát a fej. A jumper kiválasztott ellenállás értékének, a sönt LC-áramkör, ahol a korrekciós zajlik amplitúdó és, ami még fontosabb, a fázis-frekvencia jellemzőit. Most vegye figyelembe az asztal alatt a fent van egy lábjegyzet. Jelentése, hogy eltekintve a szokásos módosításokat a crossover modellek THX mh és THX 3 magában változtatásával HF sávszűrő érdekében középkategóriás - telepít egy további tekercs, és a mérés érdekében a szűrő megváltozott, és a kívánt névleges kapacitás mellett (párhuzamosan a meglévő ) meghatározott további kondenzátort. Két pár ilyen tételek szerepelnek a crossover készlet, és utasításokat először láttunk egy képet a forrasztópáka: ahol forrasztani azt. Mert THX 2. és 3. egy sor olyan ellenállások, amelyet meg kell határozni, hogy cserélje ki a meglévők bizonyos helyzetekben.
Milyen? Ez ebben az, hogy talán a legérdekesebb. Az útmutató egyértelműen kimondja, hogy hová tegye a crossover (kivéve magassugárzó szint) különböző beépítési helyzetekben. Különösen, amikor a magassugárzó vagy közép alatt található oldalsó szélén az üveg. Ez azt jelenti, sőt, a THX keresztezett jogok súlyos „laboratóriumi” munka fejlesztéséről szóló ajánlások minden alkalomra. Kiderült, hogy kövesse az utasításokat, akkor érheti el nagy eredményeket, és ugyanabban az időben, hogy minimalizálja a telepítés gond. Ez az, amit (mérnökök Audison) biztosan mondhatjuk «thx». Még «molti thx», az olaszok valószínűleg világosabb.
A természetes kérdés: Vajon lehetséges, hogy ahelyett, hogy a javasolt feje a többiek? Első közelítésben, valószínűleg igen, feltéve, hogy megvan a 8 ohmos központ és nyikorgó és 6 ohm midbass / basszus. És ha a rezonancia frekvencia mind nagyjából ugyanaz, mint a társaik a tézis sorozat. És ha az érzékenységi mindhárom össze kell hangolni hasonló módon. Röviden, a valószínűsége, hogy „a beállítás” kicsi, de ott van. De még jobb - a tervezettnek. Mert ez is egy nagyon jól átgondolt.

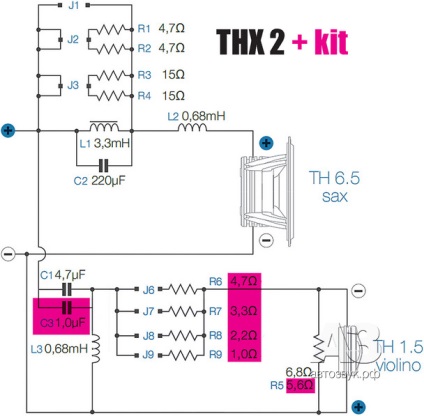

Valószínűleg lehetne tartani mérési ciklus a „főállású” fejek TH 6.5 Sax, TH 3.0 Voce és a TH 1.5 violino, de ma már tesztelünk felüljárók, és nem a rendszer egészét. Tehát elsősorban az érdekli, a jellemzőit feszültség, hanem a hangnyomás. És ez a szint a rendszer telepítése nem valószínű, hogy ezt anélkül, hogy az eszköz beállításait. Aztán bizonyos fokú közelítése, akkor kap az eredményeket, és a használata ohmos terhelés egyenértékű. Az útmutató példát mutat az összes lehetséges crossover készülék beállításainál adunk itt csak egy részük, nyilvánvaló okokból. Kezdeni 2 THX.
A felső pozícióban helyesbítő áramkör LFS jumper rövidre. Névlegesen, a helyzet a jumper függ aluláteresztő szűrő levágási frekvenciája, változik 1,4-1,8 kHz. Csillapító épül, hogy rendkívül őszinte, az a szint, 15 kHz feletti változások lépésekben pontosan 2 dB. Ha tweetert szerelt ajtó az ablak alatt, a gyártó javasolja, hogy lefelé a levágási frekvencia beállítás párhuzamosan C1 kondenzátor másik (1,0 uF). A tompított, ajánlott cserélni, és csillapító ellenállás (R5 be R9).
A crossover az egyetlen THX mh „poluoperativnaya” kiigazítás - szinten magassugárzó. A levágási frekvenciáját HPF magassugárzó fentiekben, ez természetes trohpoloski. A középkategóriás szűrőt lehet rövidre C4, ezáltal kikapcsolja a RF-egység (ha az aktív szűrő feltételezzük). Ha midrange telepítve az ajtó oldalán az ablak alatt, ajánlott átalakítani a felüláteresztő szűrőt, hogy a szűrő a 2. szabály: C1 párhuzamosak a további kondenzátor (10 uF), és azok kapcsolódási pontja a L1 tekercs van csatlakoztatva, a „föld” keresztül 1,5 mH tekercs hozzá.
A legnehezebb a szűrők, THX 3 akció már könnyebb, hiszen majdnem az összes azonos funkciók, THX 2 és THX mh (összesen), de ahelyett, hogy tiltsa le a szűrő HF középkategóriás, itt jön a jumper beállításokat annak szintjét. HF magassugárzó átadása a szűrő vágási frekvencia nem áll rendelkezésre, azt feltételezzük, hogy a három sávos rendszer, csak meg kell találni a helyét a magassugárzó egy rack vagy egy téglalap tükörben. 1 LF frekvencia szűrő vágási, helyzetétől függően a jumper MEF 230-340 Hz. Középkategóriás szűrő levágási frekvenciája az alacsony szintű (helyzetétől függően a csillapító) 1,8-2,0 kHz, hogy kiszűrje a HF alaktól 1. érdekében, a levágási frekvencia közötti tartományban 750 és 800 Hz-. Ha a középkategóriás van az ajtó, akkor ajánlott, hogy egy további tekercs és egy kondenzátor és átalakítani, hogy egy másodrendű felüláteresztő szűrő. Ezután a levágási frekvencia lesz zárt tartományban 480-520 Hz, hogy összekapcsolja a kis vágási frekvenciát csak kismértékben változik 1,25-1,35 kHz. Több kiviteli alak el van látva két, basszus fej TH 6,5 Sax, amely szükségessé tenné helyett a tekercs L3 (4,7 mH) közé még egy az ugyanaz, mint a korrekciós áramkör, azaz 3,3 mH. A tekercs szállított „tuning” nem szerepel, de ha nem hagyja abba az ára egy extra pár 6-os mélysugárzói első osztályú, azt hiszem, egy pár kerékkel akkor is nem lassul sokat.
