Oszlopok pontalapozás
Költség-pontalapozás ideális keret az épületek és az épületek könnyűszerkezetes falak betonból blokkok, panelek. Lásd az oszlopos szerkezete ahol szükséges eszközt mélyalapot tartószerkezet, a szalagot bázis, amikor a kapott eredmények túlzottan költséges. Ebben az esetben, igénybe a kombinált kiviteli alakban a pólus és melkozaglublennogo rácsozat. Erősen distending primerek is előfeltétele az alkalmazás az oszlopok, mint bázissal. Jellemzői az alapja és módja elrendezés segít megtalálni a megfelelő beállítást a saját épületek
Jellemzői a tartószerkezet
Az egyik legfontosabb eleme az oszlop alapja - támogatás oszlopok, amelyek célja a különböző formájú anyag. penetráció függ a talaj jellemzőit és súlyossága konstrukció, amelyre szánják. Az élek a pillérek szükségszerűen ugyanazon a szinten. A tetejükön van szerelve egy lemezalap, a fő funkciója, amely - egyenletesen oszlatja el a terhelést kapcsolja össze az egész szerkezetet.
Megfelelő eszköz oszlopos alapot jelent telepítése tartóelemek alatt épült minden sarkon metszéspontjában vagy csomópontja a belső válaszfalak és a maximális terhelést. A távolság az oszlopok között változik belül 1-2,5 m, attól függően, hogy a súlya a jövőben épület. A stabilitás a szerkezet akkor nem ajánlott, hogy haladja meg a 3,0 m.
alkalmas a kialakulását az oszlopok:
- beton blokkok;
- készült csövek azbeszt vagy fém, tele betonkeverék;
- tégla;
- Zúzott kő;
- rendkívül ritka - egy fa.
A pontalapozás befolyásolja a mély talaj jellemzőit. A tartószerkezet elmerül a talajban 0,5 m, tartják finoman süllyesztett. Készülék pillére a fagyhatár alatt a 0,2-0,5 m mély kapcsolódnak ágynemű alapot. Egy ilyen lehetőség a beállítással befagyasztása a talaj szintjén 1,5-2,0 méter, amikor megalakult a sávalap nem költséghatékony.

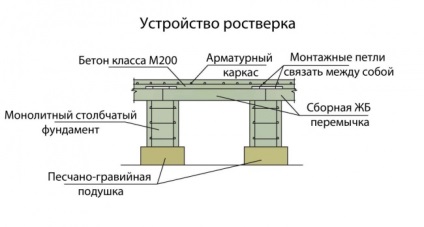

Rácsozat alapítvány oszlopos lehet tervezni egy tartós fa. Fa építési végzik majd a funkcióját szóló, a koszorút. Nagyobb megbízhatóság eltér monolit rácsozat beton, ami képződik a fa zsaluzat. Alacsony rácsozat teszik egy hatalmas épület. Könnyűszerkezetes gyakran felszerelt nagy lemezalap, amely távol van a talajszint 0,4-0,8 m. Ha a szerkezet épül a gyakran mocsaras terep, az oszlopok magassága elérheti akár 1,0-2,0 m-rel a talaj.
Fontos! A készülék nem teszi lehetővé az oszlopos alapítványok felszerelni egy pincében szerkezetét.
Egyedi tervezésű megoldások szigetelik a tér között, a lábak segítségével kő vagy tégla nélkül csatlakozott hozzájuk. Ez megakadályozza a épségének megsértése a szerkezet földi mozgás. Légtelenítése az ügy feltétlenül.
Nem javasolt eszköz a pole részen, ahol a magasság különbség több, mint 2 m. Vannak korlátozások összetett geológiai környezetben, ahol lehetséges, ellensúlyozására varratok.
Anyagok pontalapozás

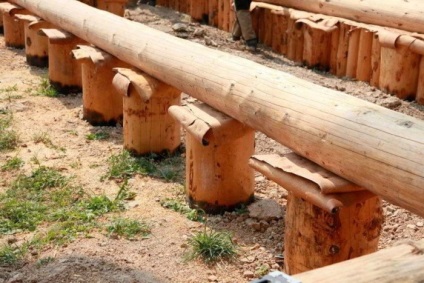

Ritka használata faoszlop, mint a Fulcrum miatt törékenységét. De ez a lehetőség alkalmas teraszok és könnyű fából készült épületek. Árnyalatok használata:
- Az átmérője a pillérek 15-20 cm.
- Koraszülött romlást alapítvány oszlopos megakadályozzák előkezelés fertőtlenítő szerek és égésgátló anyagokat.
- Bitumenes masztix tökéletesen megbirkózni a funkciója vízszigetelő anyag.
Készülék betemetetlen oszlopos alapot vagy finom süllyesztett végezhetjük segítségével tégla, égett a kemencében. A minimális szélessége a támaszok 38 cm.
A legszélesebb körben használt beton oszlopok. Meg lehet kész beton tömb vagy monolit szerkezetű, erősítő keretben. Minimális mérete a pillérek indul 40 cm.
Csövek fémből vagy azbeszt használunk az oszlopok eszköz állandó zsaluzat. Belül vannak szerelve egy szeleppel, majd betonnal kitöltve mix.
megfogalmazás
Making of a projekt dokumentáció jobb bízni egy erre szakosodott cég. Meghatározó paraméterei oszlopos alapot elvégezni, hogy a következő adatokat tartalmazza:
- A mélysége a talaj fagyasztás, egy-egy konkrét éghajlati zónában.
- A szerkezet a talaj és földtani jellemzői a területen.
- Hidrológiai helyzet: a szint alatti víz, az árvízveszély.
- A klimatikus viszonyok a régióban, különösen az összeg a téli csapadék, képező további súlyt a tető az épület.
- A teljes súlya a jövőben épületben. Ez figyelembe veszi, hogy milyen típusú padló, anyag falak és tetők, padlók és egyéb tényezők.
A kumulatív hatást ezek a paraméterek befolyásolják a készülék egy oszlopos szerkezete, nevezetesen:
- A mélysége előfordulása az alapítvány. Alsó peremtől előnyösen elhelyezett szintje alatt fagyasztás, az oszlopok emelkednek ki a földből magasságban 20-50 cm.
- keresztmetszeti mérete az oszlopok, amely nagyban függ az anyag típusától.
- Pólusok száma, és a rések között. Amellett, hogy a sarkok és a falak metszéspontjai, a helyi eszköz támogatja alatt veranda, terasz, kemence vagy kandalló.
Figyelem! Ők nincsenek integrálva a fő lemezalapok és függetlenek.
Ha meghatározzuk a talaj teherbírása nehéz eljárni mutatók 0,5-0,6 kg / cm2.
Az építőiparban a pólustól a kis tutajt
Tartószerkezetek modern házak gyakran áll oszlopok, a szintje penetráció, amely a fagyhatár alatt, és a rácsozat alakú szalag bázis temetetlen. Építése ilyen oszlopos alapot kezével lehetséges jelenlétében segítők és a mixer egy konkrét megoldást.
földmunka
Előállítása földmű építési oszlopos szerkezete a következő lépéseket tartalmazza:
- Minden szabálytalanság kiküszöbölhető eltávolítja a felesleges talaj. Egy réteg agyag talajt előnyös eltávolítani, és kitölti a teret segítségével homok párna.
- A jelölés része szerint végezzük meglévő rajzok. A menet van feszítve a két párhuzamos vonal, a távolságot közöttük egyenlő a vastagsága rácsozat egy csík alapot.
- Minden sarkából a jövőbeli szerkezetével és átlépte a szálak egyenesnek kell lennie, hogy megkönnyítse a megfelelő azonosító jelöléseket segít tovább átlós.
- Kijelölt építési sarkok, a metszéspont a falak, és tegyük a maximális terhelés.
- A talajt, amelyben a szalagot bázis tervezett eszköz mélyült 0,3-0,4 m. A árok szélességét 0,1 m több telepítéséhez zsaluzat.
- Wells támogatja oszlopos alapot kialakított kézi fúró. Átmérője van kiválasztva méretétől függően az oszlopok. Ha a mélység a tartószerkezet eléri az 1 m, a fal nem volt szükség további védelemre kirojtosodását. Túllépése esetén a megengedett szintet, akkor a készülék figyelmezteti a biztonsági mentéseket deszka kúszás talaj.
- Homokágyat elősegíti visszahúzott nedvességet. Ebből a célból, az alján a mélyedések van töltve pontalap homokréteg 10 cm.

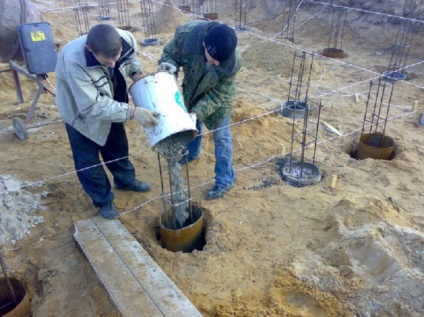

Vezetési oszlopos monolit alapítvány képviselteti magát a fotó:
Szerelés pillére
Funkció támogatja elvégzi beton oszlopok. Az itt használt tetőfedő vízszigetelés csavart két rétegben. Tartsa a formáját segít fix szalagot az ízületek és a kerület irányában. Roll helyezünk az előkészített horonyba egészen a földbe.
A következő lépés a készülék pontalapozás - képzés megerősítése keret:
- A3 rudak 12-14 mm átmérőjű függőlegesen.
- Ez funkciója van a vízszintes hidak huzal átmérője 6 mm.
- Az elemek vannak rögzítve hegesztéssel időközönként 20 cm.
- A magassága a keret határozza a számításból, hogy a sávok felett végzett a jól 0,15-0,25 m.
Következő oszlopos Alapítvány támogatja kezdenek megtelni konkrét megoldást:
- Pre-elegybe öntjük, a fúrólyukba 0,2-0,25 m.
- Ezután tetőfedő cső van emelve, így az oldat folyt és formázott talp.
- Miután az alak a tetőfedő anyag teljesen betonnal, így egy oszlop.
FIGYELEM! Üregek vagy légbuborékok gyengíti az erejét a oszlopos bázis. Ezek törléséhez használja vibrátor.
Más kiviteli alakokban a berendezés az oszlop alapja vízszigetelő réteg - alkalmazása a bélés membránok vagy masztixok hideg és meleg készítmények. A szárítási beton továbblép időszak kezdeti szakaszában kialakulását a szalag alapítvány.
Így sávalap
A keret elő a betonvas pálcával és vezetékes. Fixálás után elemek között vannak csatlakoztatva a rudak kilépő oszlopos alapot. A rudak mentén vannak elrendezve, a biztonsági öv tartószerkezet, a keresztirányú merevítőhuzal végezzük beállításával a vízszintes hidak.
Szerelése a zsaluzat segítségével hajtjuk végre a táblák 40 mm vastagságú, egy megfelelő szélessége 100-150 mm. Cserélje azok képesek a rétegelt lemez, forgácslap vagy vas lap. A kész alap szerkezete az öv belső homályos vízszigetelő anyag. Ebben szerepet működhet membrán vagy polietilén, miközben megakadályozzák szivárgás beton keresztül repedések zsaluzási megoldást.
Az utolsó fázis a rúd készülék szalag alapítvány - öntött beton. A folyamat folyamatosnak kell lennie, hogy biztosítsa az erejét a tartószerkezet. Megbirkózni a feladattal, segít autó-mixer. Az a lépés, eltávolítja a légbuborékokat egy vibrátort is jelen van. Cserélje praktikus eszköz, amely képes bajonett ásó. Végén 3-4 hetes folyamatos alapokra felvenni erő, amely után a zsaluzat lehet távolítani, és nem vízszigetelő tevékenységét. A többi árok visszatöltött talaj.
A csont-izomrendszer oszlopos kivitel nagy rácsozat
Gyakran oszlopos tartószerkezetet nem kell erősíteni az alapja a szalagot. Egyszerű szerkezete homokos talajon kellően mint hordozóréteg néhány pillére csatlakoztatott nagy rácsozat. A fő szakaszában a oszlopos alapegység:
- Vezetett oldal elrendezését alatt áll.
- Termékeny talaj réteget eltávolítjuk 15-25 cm.
- Szerint a projekt segítségével az előkészített furat mélysége 60 cm. Gödör alatt pontalap lehet ásni manuálisan.
- Homokpad megakadályozza a felhalmozási nedvességet. Ezután, az alsó mélyedés van betonnal megoldást a magassága 10-15 cm.
- Szárítás után a párnák megy alkotó tartóoszlopa, mivel az anyag veszik-vasérc tégla.
- A szokásos szélessége oszlopos alapkő 38 cm. Talajszint felett emelkedik, 35-45 cm.
Tipp Növeli az erőt a oszlopos szerkezete segít üreges falazat, amely belül van az erősítő ketreccel, majd öntéssel a betonkeverék.
A magasság az oszlopok meg kell egyeznie, szárítás után vízálló beton át az oszlopos alapjait. Árkok borított földet, a tetején a tégla pillérek képződött rácsozat. Erre a célra, az egyik lehet, hogy a szélén gerenda, rögzítő között egy nyelv és horony kapcsolaton.
