Örök vetroventilyator, Model gépek

A szellőztető szüksége sok külvárosi épületek. Enélkül visszafogja a ház és istállók, pincék és pincék nedves lesz, nemhogy használat lyuftklozetom, amelyben nincs ventilátor, enyhén szólva, kényelmetlen.
Persze, hogy felkészítse a fürdőszobában, a pincében az elektromos hálózatról vagy szagelszívó egyszerű, de sok elővárosi épületek nem mindig villamosított. De a ventilátor, ami azt akarom mondani az olvasók, villany nincs szükség - forog. szélturbina rotor.

Ahhoz, hogy egy ilyen eszköz mindenki tudja. Az egész „mechanika” áll a rotor egy szélturbina és egy 12 penge ventilátor. Mindkét vannak szerelve a csapágy egység tengelye, amelyet a mellső kerékagy a kerékpár. Utolsó M4 keresztül csavarok és anyák van rögzítve a közepén a kör kivágott lap 8 mm rétegelt lemez.

Rotary szélturbina áll össze egy pár fél hengert és a két korongok 6 mm-es rétegelt lemez. Jó tuskó félig henger szolgálja a régi alumínium edény vagy vödör. Ez jól illeszkedik, és a megfelelő méretű darab lemez műanyag. Pan óvatosan vágja végig az átmérő síkja és között van rögzítve egy pár furnér lemezek ábrákon bemutatott.

Suburban lyuftklozet a vetroventilyagorom:

1 - vetroventilyator; 2 - lyuftklozet; 3 - a szellőzőcső; 4 - pöcegödör

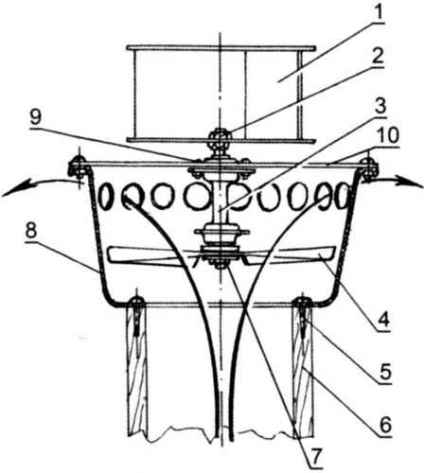

1 - a szélturbina rotor; 2 - egy anya rögzítő tengely turbina; 3 - egy hordozó egységgel (hub az első kerékpár); 4 - ventilátor járókerék (acél vagy duralumínium lemez s2); 5 - Öncsvarok rögzítésére vetroventilyatora szellőző (12 db.); 6 - a szellőztető cső (doboz négyzet alakú kötött táblák s20); 7 - egy anya rögzítésére ventilátorkerék a tengelyen; 8 - vevő (műanyag tál); 9 - csavarok és anyák M5 szerelési a csapágy szerelvényt a vevő fedél (3 készlet); 10 - a vevő fedél (rétegelt lemez s8)

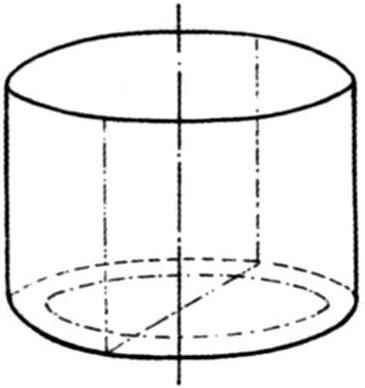

Semicylinders turbina rotor megmunkált egy megfelelő méretű alumínium edények, vödrök

1,2- véglemezek (rétegelt lemez, S8); 3, 4 - a félhéjak a rotor; 5 - terület dokkoló félig hengerek és alátétek (6 db.); 6 - semicylinders kötőelemek és alátétek (csavar anyákat M5, 12 készlet)

Gyártás a légkerék

(A - üres, bájt - Kész járókerék)

Fan Kerék - 12-lo-pastnaya; lehetővé teszik, hogy acél vagy duralumínium lemez 2 mm vastag. A gyártás után a lapos üres, minden penge a lapátkerék van hajlítva kétszer, amint az a fénykép, körülbelül 90 fok, a kanyar irányába függ, mire van szüksége -pritochny ventilátor vagy kipufogó.

Vetroventilyator helyeznek a fajta a vevő, amely úgy működik, mint egy kis műanyag medencében az alsó amelyekben egy nyílás van vágva egy szellőzőcső (azbeszt, vagy összetartó a táblák). A tetején a vevő (a ventilátor felett járókerék) hasított nyílások kilépő (vagy a beszívott) levegő.

Ready készülék van rögzítve a tetején a szellőző cső - és ő folyamatosan (és ingyenes!) Lesz szellőztetni a fürdőszobában, a pincében.
