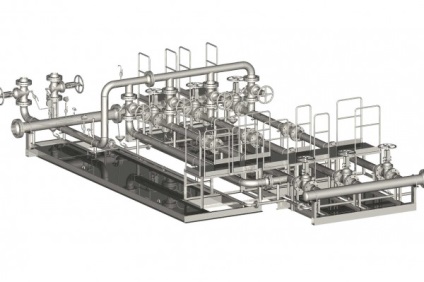

olaj mennyiségét mérőrendszer SIKN
- Referencia: LMD
- Márka: JSC "IAP" SibNIA "
SIKN mérésére tervezett mennyiségét és minőségét és az olajtermékek # 40; NGL, stabil kondenzátum és a kőolaj áru # 41; A kereskedelmi és működési számvitel. A technológiai része: a szűrő, hogy az egység a mérési vonalak és minőség-ellenőrzési egység termelt JSC IAP „Sibnefteavtomatika” blokkban moduláris végrehajtását. Minden egyes blokk végezzük vasúti méretei a keret alapján. SIKN végre egy nyitott teljesítmény # 40; # 41 keretek;, és a fűtött blokk dobozok.
IDŐPONT
Csomópont-olaj (LACT) jelentése bonyolult készülékek és a speciális berendezések, amelynek célja mérésére fizikai és kémiai paramétereinek a olaj keverék. Ezzel a csomópont végzik tömegáram, nyomás és a hőmérséklet a természetes anyag. Computing csomópontok lehet telepíteni különböző pontokon vezérli az olaj áramlását. Rendszeres olajmérési használják ipari létesítmények céljára számítva a működési keveréket.
Építőipari olaj vetőelemmel
Modern csomót-olaj fogyasztása leggyakrabban telepített nyílt területen, vagy egy külön szobában. Minden berendezés van szerelve külön vasbeton állványok, amelyek rendelkeznek a kötőelemek és jelzálog részleteit.
Az álló rendszer mérésére az olaj mennyiségét az alábbi mechanizmusok:
- méter egység - tartalmaz vezérlő érzékelők;
- Minőség egység - tartalmaz egy automatikus bevitel vizsgálatára irányuló mechanizmusának olaj;
- Ellenőrzési rendszerek;
- Mérés és számítástechnikai gépek;
- Kiegészítő felszerelés - szelepek, szűrők, és így tovább.
Komplex kereskedelmi csomópont-olaj fogyasztása megfelel minden műszaki követelményeket az állam, és ez is beépített a környezet védelmét. Összesen SIKN építési nagyon ellenáll a negatív hatások, a magas hőmérsékleti körülmények között, és a mechanikai sérülésektől. Attól függően, hogy az éghajlati viszonyok a olajmennyiség mérőrendszer készülhet nyitott típusú vagy védő dobozban.
funkciók SIKN
Univerzális rendszer mennyiségének mérésével olaj Tyumen tervezett teljes ellenőrzés olajfogyasztás, követés, hőmérsékletét, nyomását és az általános fizikai-kémiai állapotának. Ezek az állomások létesítéséhez szükséges speciális kereskedelmi és üzemeltetési számviteli különböző termelési helyek.
Alapfunkciók SIKN:
- megszerezni minden információt olaj;
- áramlásszabályozó;
- figyelemmel kíséri az olaj állapotát;
Külön kereskedelmi olajmérési egység felszerelhető bármilyen típusú ipari létesítmény, figyelembe véve a sajátosságokat a szerkezetet.
Egy SOI (információ feldolgozó rendszer) használnak mérőrendszerek tanúsított lépett állami nyilvántartás tanúsító rendszer mérő eszköz.
A technológiai részét (egy része a szűrő egység, a mértékegység vonalak és minőség-ellenőrzési egység) gyártott JSC IAP „Sibnefteavtomatika” blokkban moduláris végrehajtását. Minden egyes blokk végezzük vasúti méretei a keret alapján.
SIKN végre, mint egy nyitott végrehajtási (in frame), valamint a fűtött blokk dobozok. A helyszínen az ügyfél egységek gyűjtik össze szerinti technológiai rendszer. Egységes a vízelvezető rendszer. A teljesítmény és vezérlő kábelek belső tömbök van szerelve a gyárban, és megjelennek a robbanásbiztos kötődobozok. Bent a blokk-dobozokat meg riasztások gázkezelésnek tűz, robbanás elektrootopiteli, világítótestek és a szurkolók.
mért közeg
Nyers kőolaj és megnevezés, stabil kondenzátum, LPG.
ADATOK
Limit alap csökkentett hiba mérésére bruttó az olaj tömege: a letéti ± 0,25%; A regisztrált operatív ± 0,5% (a víztartalom legfeljebb 30%), és ± 1,0% (amelynek víztartalma nagyobb, mint 30%)
Hagyományos folyosón bemeneti és kimeneti elosztócsövek 80-400 mm
Névleges átmérője a folyadék áramlási átalakítók turbina 50, 80, 100, 150 mm; Mass 50, 80, 100, 150 mm-es.
A számú mérési sorok 3-10
