Monostabil ( „monostabil” Angol cím „monostabil multivibrátorból”) képviseli áramkörök, amelyek válaszul egy bemeneti jel (logikai szint vagy él) előállító kimenete impulzus előre meghatározott időtartamú. Az időtartam az időzítés által meghatározott külső ellenállások és kondenzátorok. Azaz, akkor feltételezhető, hogy a monostabil multivibrátor rendelkezik belső memóriával, de ez a memória tárolja információkat a bemeneti jel szigorúan meghatározott ideig, akkor az információ eltűnik. A diagramok monostabil kijelölt G1 betűk.
A szabvány sorozat tartalmaz egy-shot áramköri chipek két alaptípusa (hazai kijelölése chip funkciók - AG):
· Monostabil újraindítása nélkül (AG1 - egylövetű, AG4 - két egy-shot a szervezetben).
· A monostabil reset (AG3 - két egy-shot a szervezetben).
A különbség a két típusú ábrán mutatjuk be. 11.1.
Újraindítás nélkül az egyszeri nem reagál a bemeneti jel vége előtt a kimeneti impulzus. A monostabil visszaállítás számolni kezd egy új késleltetés T minden új bemeneti jel függetlenül attól, hogy az előző expozíciós idő alatt.
Abban az esetben, ha az ismétlési periódus a bemeneti jel kisebb, mint a tartási idő T, a kimeneti impulzus monostabil újraindítás nem szakad meg.
Ha az ismétlési periódus a bemenet aktiválásával impulzusok hosszabbak késleltetés monostabil multivibrátor T, mind a munka ugyanúgy írja monostabil multivibrátor.
Ábra. 11.1. A működési elve monostabil multivibrátor újraindítás nélkül és újraindítása
On ris.11.2 adott mikroáramkörök szimbólumok monostabil multivibrátor szabvány sorozat. AG3 és AG4 chips különböznek egymástól csak, hogy működik a AG3 újraindítás és AG4 - újraindítás nélkül.
Ábra. 11.2. chips monostabil multivibrátor
Mikrocsipek futnak bemenetek beépítettünk ÉS és VAGY, direkt és inverz kimenetek, valamint terminálok csatlakoztatására külső időzítés áramkörök (ellenállások és kondenzátorok).
Kezdi meg működését az összes monostabil multivibrátor Él kapott bemeneti jel. Használt kombinálásával logikai bemenet lehetővé teszi a chipek futtatni az összes monostabil mind pozitív, mind negatív éle a bemeneti jel (ábra. 11.3 és 11.4).
Ábra. 11.3. Kiviteli alakok monostabil kiváltó AG1
Ábra. 11.4. Kiviteli alakok kiváltó monostabil multivibrátor AG3 és AG4
A nem használt bemeneteket egyidejűleg meg kell adni jelek logikai nulla vagy logikai egyet. Az is lehetséges, hogy a fennmaradó bemeneteket engedélyezi vagy letiltja a bemeneti trigger jel.
Monostabil AG3 és AG4 vannak további reset bemenet -R, logikai nulla, ami nemcsak hogy megakadályozza a kimeneti jel generáció, de megállítja. Bejelentkezés -R is lehet futtatni egy lövés.

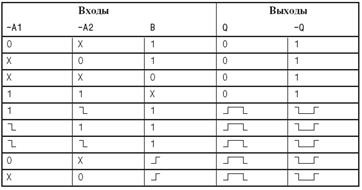

11.1 táblázat igazság táblázat monostabil AG1
