Modell kit
Fejezet III.
Ipari felszerelések, eszközök, anyagmozgató gép
Előállítása egyetlen homok és agyag, homok és egyéb gyantát formák felhasználásával készült a különböző eszközök és szerszámok.
Modell kit az a része, az öntést végző berendezés, ami az összessége technológiai eszközök előállításához szükséges formázott dolgozó üreget. A készlet áll a következő főbb elemeket: öntés modellek, elemeit kapuzó rendszer, mintázat lemezek, mag dobozok. Bizonyos esetekben a modell készlet tartalmaz egy penész, kaparás minták, befogó tisztító rudakat, ellenőrzés sablonok - eszköz méretének szabályozására a dolgozó üreg szerszám és a mag mérete.
Osztályozása modellek. az öntés modell kialakítására használjuk a nyomat a penész. Ez működik üreg után öntés és megszilárdítását öntés fém rajzol. Modellek szerint vannak csoportosítva az anyag természetéből, módszer alkotó, gyártási pontosság, erő, méret, gyártás bonyolultságát, mivel az öntött ötvözet.
A kéz öntvény használt fa, műanyag és gipsz modell. A leggyakoribb anyag fa modell jelenleg használt és expandált polisztirol.
Eljárás alkotó forma is befolyásolja a modell tervezésénél. Az ipar használ három öntési eljárás: kézi, gépi, automata. Összes tervezett kézi formázás, nem használják a gép és az automata. Ha kézzel öntött egyrészes és részenkénti használt modellek, levehető alkatrész, csontváz, sablonok és mások.
Ábra. 17. Fa modell (a, b, c), által gyártott I, II, III szilárdsági osztályok kézi formázás:
1 - fűrészáru modell - egy erősítő fémlemez -fém bordák, - a főnök, - jel
Az ereje a fa modell készletek (ábra. 17) van osztva három osztályba.
Szerint működnek szilárdsági osztály I modellek és az alapvető dobozok, szánják hosszan tartó használata a kézi és gépi formázás, különösen a termelés egyetlen összetett öntvények. A modell fából fokozat I és II - éger, fenyő, bükk és más fajok, alkatrészek models- nyírfa, bükk rétegelt lemez. Részei a modell erősen kapcsolódik a szögek, csavarok, tiplik és ragasztás. Levehető és végrehajtása gyorsan kopó alkatrészek tömör fa, laminált, forgácslap vagy 8 fém és műanyag. Sablonok adaptált élező öntőformák és magok, különösen gyorsan kopnak, így a munka élek erősített, t. E. Okantovyvayut lemezek acéllemezből 5,2 mm vastag. Modell felület legyen sima, alapozás után és gitt kétszer festék modell festék. Oszlopos eltávolítása modell az öntőformát egy szintben a minta felületi és az erősítő csavarokat. Base modell csavarokat.
Modell II osztály ereje készült azonos fa. Wood, valamint a modell I. osztályú kell használni réteg lemez csökkenti kihajlási. Rögzített csatlakozások vannak ragasztva, továbbá megszilárdítjuk őket csavarok, szögek, kampókat. Modell szinte teljes egészében fából, néha meg van erősítve. Levehető része a modell tömör fából készül. A filé fából, műanyagból vagy gitt. A felület a modell és felszereltségi festék modell festék.
Szerint működnek III szilárdsági osztályú modell egyetlen használható kézi formázással, ha ez szükséges ahhoz, hogy az 1-5 formákat. Ebben az esetben, minden felhasznált fajta fa. modelleket gyakran kapcsolódik ragasztóval, vagy köröm. Levehető alkatrész rögzítve csavarokkal és szegecsekkel. A modelleket festett lakk egyszer.
A méret a finomabb minták méretei 500 mm, közepes - 501-1500, nagy - 1501-5000 és 5001 mm széles, vagy több.
Szerint bonyolítja a tervezési modell készletek vannak osztva egyszerű, átlagos és összetett. Egyszerű modell - ezt a modellt, egy darabból vagy csatlakozó modellek a gépen. Nincs leválasztható részek és a mag karaktert. Ennek egyik példája a modell lemezek, karimás hüvely.
Összes egyszerű konfigurációs modell közepes és nagy méretben mellékelt magszekrényben nevezik modell készletek átlagos komplexitás (öntött fogaskerék fogai, a motor kipufogó cső).
Összetett modellek hordozzák a motor henger belső égésű motor, a váz szerszámgépek és mások.
Szerkezetileg, a modell van osztva, egy darabból álló, osztott és különleges. Nem bomlott modell kialakítása után teljesen eltávolítjuk a formából; ilyen modell formában gyakorlatilag teljes lenyomata külső kontúrja a modell. Példák az állandó modellek ábrán mutatjuk be. 18. In-One modellek levehető részek.
Ábra. 18. In-One modellek kézi formálással. és - egy modellt az alaplemez, b-modell hüvely, a-a fogantyúk; Sign 1-, 2- levehető rész
Osztott modell mindig két vagy több részből (ábra. 19). Ők vannak osztva részek az elválás vonal (MF) vagy kevesebb a komplex felület.

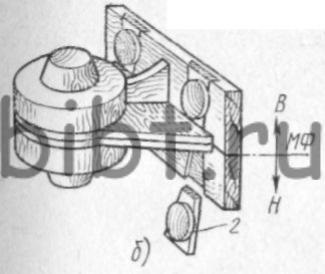

Ábra. 19. Plug-in modell kézi öntvény:
és - részben modell „kart” b - része modell „support” levehető részek; 1 - tüskék 2 - leválasztható része a modell
A speciális modellek közé tartozik a penész, a csontváz modell. Sablonok gyártásához használt egyes öntvények. A fő előnye, sablonok - alacsony költség, mint a bekerülési érték modellt.
Alváz modell előállításához használt egyetlen nagy méretű és bonyolult konfiguráció az öntvények. Az ára csontváz modell alacsonyabb, mint a költség modell egy szilárd felületre, de a költségek képező ilyen modell jelentősek, mivel meg kell felelnie magasan képzett alakítója. A folyamat alkotó csontváz modell hosszú és fáradságos.
