Megengedett hajlítási sugár
Kanyarodás pályák kábelt tilos hajlítani több, mint a megengedett határértékeket.
Többszörös kábel belső sugara R a hajlítási görbe vonatkozásában a külső d átmérője a kábel legyen:
papírszigetelésű kábelekre, a feszültség 1-10 kV, hogy az alumínium héj nem kevesebb, mint 25 kábel átmérője és az ólom nem kevesebb, mint 15;
A kábelek műanyagos szigeteléssel feszültség legfeljebb 1 kV páncélozott bevonat nélküli s kevesebb, mint 10 kábelátmérőkhöz, megnyúzott műanyag burkolatot legalább 6 átmérővel.
Például, a papír szigetelésű kábel, az alumínium burkolat, két páncélozott acélszalagok védő fedél külső átmérője 60 mm. Megengedett hajlítási sugár kell lennie 60X25 = 1500 mm, t. E. R = 1500 mm. Ha R jelentése kevesebb, mint a megengedett, az alumínium kialakított héj hullámosítás és papír szigetelés kezd szakadás.
A multiplicitás vezetékeket a hajlítási sugár a belső ív képest az átmérője a kábelmag feszültség 1-10 kV papír és műanyag szigetelés nem lehet kevesebb, mint 10 átmérője a magok.
Ha a mag szektorban, az átmérője a vezető határozza meg a magassága a szektor.
Amikor telepíti a megszüntetés a feszültség a fajta kábelekre 1-10 kV feszültségre kell felmosni egy ilyen hosszúságú, hogy lehetséges permutációja élt minden fázisában működés közben. Növekedése miatt a mag hossza, akkor kell egy kanyarban. Részt, amelynek hajlítási kell elhelyezni a tömítés felett test:
epoxi végződések a vízszintes felett felülete „tükör” epoxi burkolat 100 mm;
végelzárók bitumen öntött széle felett az ujjak 100 mm;
a megszüntetés a szalag feltekercselő magasabb gyökér tengelykapcsolók 150 mm.

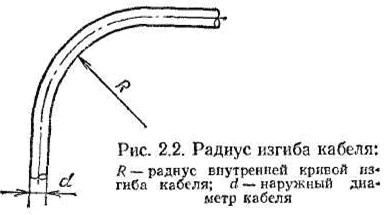

Táblázat. 2,5 mutatja a legkisebb hajlítási sugár a görbe, hogy azok a külső átmérője. Az arány a R d ábrán látható. 2.2.
