Marquee fénykibocsátó diódák
TEXT ticker a LED-ek
Egy másik egyszerű kialakítás kezdőknek sonkák - ággal 555. Az időzítő áramkör bekapcsolt áramköri generátor négyszög impulzusokkal. A frekvencia a generált impulzusok a sorrendben 2-3 hertz, akkor állítsa be a kiválasztását egy elektrolitikus kondenzátor (10mkF), és beállítja a változtatható ellenállást.
A figyelembe vett rendszer működésének széles feszültség tartományban, generációs kezdődik 5 V (nem próbálta az alábbiakban). Ez egy egyszerű és újra ellenőrizni többször ticker rendszer lehet egy nagy ajándék a kedvenc. Alapján ez a három rendszer, akkor kap egy nagyon érdekes vizuális hatásokat. Miután a kínálat, az eszköz (oszcillátor) ellátja az alacsony frekvenciájú impulzusok az input a számláló, akkor olvassa el minden impulzus, felváltva kapcsolja a LED-ek. Az is lehetséges, hogy csatlakoztatni több sorba kapcsolt LED minden csatornához. Optimális üzemi feszültség áramkör 9-12 voltot.

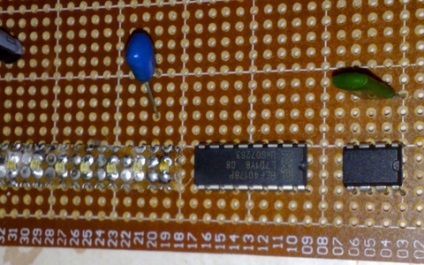

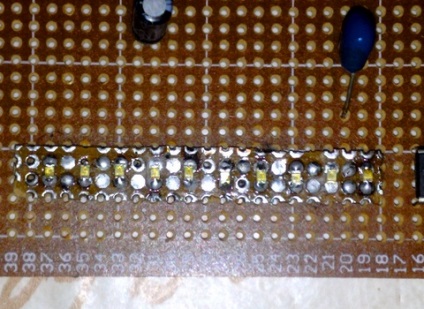

A számláló engedélyezve van a standard SD4017 áramköri elemek alkatrészek nélkül. LF jelet egy chip NE555 táplálják a számláló. A számláló 10 csatorna külön dekóder. LED-ek kell szó, minden szín, és az üzemi feszültség nem annyira fontos, az én esetemben teljesen azonos blue chip LED használtunk.
Jelenlegi ticker fogyasztása nem haladja meg a 50 mA, ritka esetekben lehet, hogy akár 80-fogyasztás áramkör elsősorban függ az áttérés időpontjában a LED-ek csökkentett kapcsolási frekvencia (3,1 Hz) áramfelvétel minimalizálni lehet - 20-30 mA.
