Marás táblázatot a router kézzel a kezét, lépésről lépésre
Maró asztal megkönnyíti a munkát, és segít növelni a megmunkálási pontosság. Akkor vásárolni kész, és lehet, hogy az őrlési táblázat a router kézzel a kezét, a készségek dolgozik fával. Mi készítettünk elég részletes lépésről lépésre a termelés az asztalra.
A lényege az összes építkezések a vízszintes router tábla önmagában az ötlet, világos - azt kell vizsgálni, hogy a maguk számára, és hajtsa végre, a kapacitás alapján. És végül megkapja gép, amely lehetővé teszi a pontosabb feldolgozás és a munkadarab végre műveleteket korábban úgy tűnt, nehéz a kezében router.
Határozza meg a méret a munkafelületet, kezdve a méreteket a munkadarab és a szabad helyet a műhelyben. Indítsa el a kis - Construct egy egyszerű asztali szóló, a tervezési frissítési lehetőségeket. Dolgozni rajta, és lassan melegítsük eszembe.
Tedd a pulton
A legegyszerűbb maróasztallal - külön műveleti lap található a szekrény vagy a dobozt a táblázatok között. Alkalmazkodási költségek pennyt, és készül egy pár órát, de fog egy jelentős részét ugyanazokat a műveleteket, mint a többfunkciós készülék. Azt kell csak nyír rétegelt lemez vagy MDF vastagság 19-25 mm. Jobb illeszkedést műanyag bevonatú panel, amely minimális súrlódási ellenállás, és a laminált mindkét oldalán lemez nem görbült működés közben.
Kiállító a körfűrész pontosan derékszögben vág, vág méretei szerint és a részleteket ledörzsöl végei.
Tanács. Vágás előtt mérjük meg a vastagságát a lemezanyag gyakran eltér a szokásos. Módosított rajzok, így a probléma az összeszerelési szerkezete.
Távolítsuk el a talp malom műanyag burkolat.
Húzzon egy vonalat a lemez közepén, és helyezzük egy pipa, induló 235 mm-re a szélétől.
Helyezzük a fedelet úgy, hogy a későbbiekben az alap router kontrollok közelebb az asztal szélére. Igazítsa a központ a vizuális Sablon megjelölt pont és helyének megjelölésére fúrás lyukakat a rögzítő csavarokat.
Határozza meg a helyét a központ talp egyenlő távolságú csavarokkal.
Egy bázis csavarokkal elrendezett aszimmetrikusan mérésére az átmérője a bélés és a távolság a külső pereme a láb rész.
Alkalmazza kockázat ceruza közepén kúpos oldalon, kiszámítja a távolságot úgy, hogy a központ:
Helyezzük a vágott merőleges középvonalon és jelölje meg a közepén a talp.
Jelöljük meg a helyét az a pont a rögzítő csavarokat.
A furatokat és rögzítéséhez vágó, süllyesztő mélyedés. Mark alján, és az elülső fal a félkör alakú felfekvési bemélyedések.
Saw elektrobzikom kanyarokban. Tedd támogatja a gyakori vágások merőleges a szélén a rész egy kicsit nem hozza azt az előrajzolt vonalon. Akkor vezet egy fűrész egy kicsit közelebb körvonala - a darabokat fog esni, anélkül, hogy akadályozná a mozgását az interneten. Grind kivágott csiszolópapírral köré a cső.
Rögzítse az alsó pulton összekötő rúd.
Ragasztó minden betakarítási és a további csavarokat. Pick hosszabb, mint a rendszeres csavarokat állítsa be a vastagság és rétegelt lemez malom alsó lemez.
Biztonságos az asztalra a doboz bilincsek, fix ütköző helyzete bilincsek és lásson munkához.
Készítsen egy alapot
Munka pulton lehet telepíteni a keret egy kis magasságú, nagy ahhoz, hogy elférjen a router. Hordozható tábla tárolja a polcokon, valamint a munka fix munkapadon. Ha gyakran frezeruete és stúdió hely áll rendelkezésre, adjunk hozzá egy hivatkozás a pulton szekrények, és kap egy teljes gép.
Fűrészgép házelemek szerint megadott méretek a szakasz 820 mm magas, vagy módosíthatja őket, hogy countertop szinten volt egy par egyéb berendezések.
Helyezzük az asztallap a hátán a tetején. Telepítse egymás csavarja az oldallapok és csavarok előre Fúráskor nyílásokon. Rögzítse a bázist, hogy eltolja a keret elülső oldalával lefelé, igazítsa a derékszögben és állítsa be a két hátsó panelt.
A végén tulajdonítanak a ház feneke révén görgők tetőfedő csavarok. Helyezzük a kerék szereiőpad nem közelebb, mint 20 mm-re a széleket.
Használja a hely a szekrény eszköz tárolási megoldások problémák és fogyóeszközök.
Beágyazása szerelőlemez
Fogadása nagyobb indító marószerszám által forgalomba lemez 4,6 mm vastag alumínium, Micarta vagy monolit polikarbonát.
Vágja ki a lap négyzet egy oldala 300 mm, tedd a munkaasztalon. Ragaszd a tetején a műanyag talp router kétoldalú ragasztószalag, helyezze azt képpel felfelé a közepén. Fúró azonos átmérőjű, mint a rögzítő csavarokat, lyukat fúrni a lemez egy műanyag fedelet templátként. Távolítsuk el a talp, hogy süllyesztő fúróval vagy nagy mélyedések a motorháztető alatt.
Csavar lemez szétkapcsolt Fraser, helyezze a befogópatron 8 milliméteres fúróval. Engedje le a szerszám teste amíg meg nem érinti a felületet, hogy a fúró, és kapcsolja tokmány, a jelölést a központ. Kapcsolja ki a lemezt, és jelölje meg a gyűrű alakú lyukat látott.
Helyezzük a lemezt az asztal tetején és körkontúr. Döntetlen és ivott egy fokkal bevezetésével fűrészlap a fúrt lyukon keresztül. Vágja le a végeit egy fájlt és fogantyú csiszolva.
Lock bilincsek vékony deszka körül jelölő kör.
Húzza meg a befogópatron a másolást marószerszám csapágy tegye marási mélység megfelel a vastagsága a szerelőlap. Swipe marás több menetben, majd adjunk hozzá mikrométer szabályozó router 0,5 mm, és hajtsa végre a végső futni.
Fúró-lyukak csavarok és kiterjesztése azok hátoldalon pulton fúró 11 mm-rel a önzáró anyát. Tisztítsa a felületet, és telepíti az anyákat a epoxi ragasztó, szintező csavarokkal csavarozva.
Állítsa be a rögzítő lemezt a kivágott, tedd a helyére, fúró és süllyesztő furatokat az elülső oldalon. Csatolja a darab az egyetlen a router, helyezze az eszközt a pulton, és húzza meg a csavarokat. Ellenőrizze, hogy a lemez egy szintben van a gépen az asztallap, ha azt szeretnénk, hogy - hibáit kompenzálja alátét.
javítani fókusz

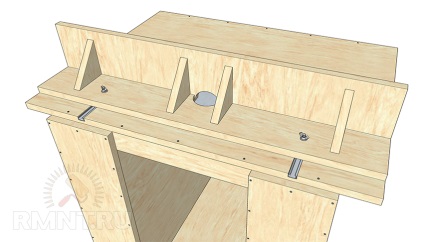

A gyors és egyszerű beállítása a gép módosítsa a párhuzamos oldalsó támogatja és kiegészíti a forgógép a hangsúly, segít kezelni a végei keskeny munkadarabok. Az utóbbi vehet egy álló körfűrész. Beágyazódik az felületén alumínium lemez útmutatók T-alakú profil. A gyártás a mélyedések a pult tetején egy router vagy egy körfűrész egy réselt lemezt.
Enyhén lekerekített felső sarkok csiszolásához hornyok. Méretre vágott profil átmérője fúrócsavarok, süllyesztett kezelje őket. Részleteket tartalmaz a rések, hogy finom lyukak és húzza süllyesztett fejű csavarokkal.
Fúró alján felfekvési 7 mm-es lyukak, vegye hatszög sapka és műanyag kézikerekek csavarokkal.
Állítsa be a megvezető profil az első lemez ütköző rögzítő bilincsek, kiegészítő párna és őrök.
Vágja ki a lemez fedelet egy lyuk a közepén, rögzítse a fejkendőt, amelyek a vágás párhuzamvezetőn. Csatlakoztassa az átmenet csatlakozót, és csatlakoztassa a porszívót, ha dolgozik a marási asztalra.
Add a stop biztonsági pajzs, rétegelt lemezből készült, és plexi díszlécek.
Ahhoz, hogy az hosszúkás mélyedések említett fúró pont 7 mm-es nyílásokkal és csatlakoztassa a érintők, hogy csökkenti a kirakós.
Készítsen házi szorítók, rögzítők szükséges őrlési kis elemekkel.
Bilincs lépes lehet a juhar, válassza ki a helyét egy egyenes vonalú elrendezése szálak. A különbség a gerincek, hogy kövesse a körkörös gép:
- Állítsa be a vágási mélység: 50 mm.
- Kiállító vágási szélessége 2 mm.
- Tedd propil.
- Fold blank toló vissza manuálisan.
- Flip board 180 °, a propilén a másik kezével.
- A fókuszt az 5 mm, ismételje meg a műveletet.
- Csúsztassa a hangsúly vissza, és átvág a munkadarabot.
Rögzítsük a bilincsek a sínen a csavarokkal és a szárnyas anyákat.
Őröljük a felszínen a részek, különösen azokon a területeken, ahol a folyamat át a marási munkadarabok. Tisztítsa a gépet a portól és a szőrzet olajjal.
Összefoglalva a projekt
- Rétegelt 19h1525h1525 mm - 2 oldalon.
- Műanyag 4h30h30 mm.
- Több tucat csavarokat.
- A tárgylemezeket alumínium - 2,3 m.
- Görgők fékkel - 4 db.
- Clay joiner és epoxi.
- M6 csavarok és anyák.
Handy készség, hogy időt és gondoljuk át minden lépést, jelölje meg, és vágja a munkadarab vagy a vágy, hogy tanuljanak. Az eredmény egy hatalmas maró asztal kis pénzt. A jövőben érdemes gondolkodni a berendezés a gép és a kapcsoló mechanizmus beállítása a marási magasságot.
