Listogiby hajlító gépek és hogyan hajlítsa fém

Roofer listogib ad nagy szabadságot független gyárkombinátnak elemek völgyek, görkorcsolya, párkányok, és más felületek. Ebben a cikkben megnézzük bizonyos típusú listogibov, rámutatunk a gyenge helyeket és a gépek segítségével választhat a berendezés a sajátosságait a munka.

Hogyan működik listogib

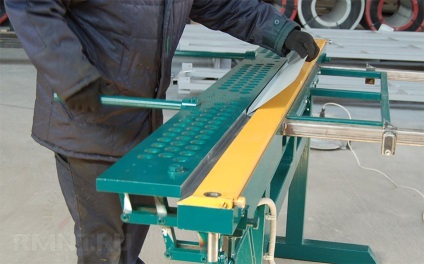

Általában listogib egy hosszú fém lemez, hosszirányban két részre oszlik. Egyikük állandó és rögzített egy hatalmas ágyon. Szigorúan felett található a nyomás bar, amely könnyen húzza, hogy a rögzített lemez és préselt fémlemezből. Nyomás lemezek, általában rendelkezik egy letört éle, amely a lap lehet hajlítani szögben több mint 90 °.

A második dönthető fel és le, amelynél a forgási tengely található pontosan találkozásánál. Két lemez, mint a zongora zsanérok, egyikük, az emelkedő, formák más tetszőleges szöget. A mozgatható rész a Bender (az angol meghajlítani -. Bend), ez párosul a kézi hajtás karok. Ha annak érdekében, hogy húzza meg a fogantyút, Bender kezd ülni, és hajlítsa a fém szélén ugyanakkor teljes hossza mentén.

Különös figyelmet fordítanak a szögmérő. A legprimitívebb modellt kizárólag mechanikusan, mint egy tárcsa a mérleg mérleg: a skála osztások vannak rögzítve a keretben, mint a nyíl jelzi a hajtással kapcsolatban Bender.

Alternatív módon, a folyékony szögmérő - függőleges gyűrű alakú cső színű folyadék belül és kívül a markerek. Ring szigorúan fele megtöltött és tömítetten forrasztva, így forog, a folyadék szintje megmutatja pillanatnyi eltérést fokban. Állandó magas precizitás - egy határozott plusz, de a folyadék dőlésmérő igényel időszakos kalibrálását alaphelyzetben. A szélesebb gyűrű szögmérő folyadék - minél magasabb a pontosságot.

Ezen kívül, több alapvető egység. Csak egy nyomás bar gyakran Tuning magasság állíthatósága, a plug-in szivacsok különböző hosszúságú, vagy vágására, gördülő és más gépek, amely arra szolgál, mint egy gerenda kocsi.

Helyhez kötött és hordozható gépek

Hajlító gép lehet osztani azokat, amelyek célja, hogy a munka a „terepen”, és azok, amelyek középpontjában a teljesítményt. A gyakorlatban minden attól függ, a gép súlyát teljes egészében, vagy a legnagyobb egységek külön-külön. Azt mondhatjuk, hogy ha egy adott mester felmutatni, hogy a készülék a tárgy - ez hordozható neki.

Mint ismeretes, masszív gép hajlító fém kitűnő stabilitást, ezért hajlító erő hat pontosabban. Általában ezek a gépek nehéz vas ágy, bár gyakrabban egyszerűen csatolja horgonyok a konkrét ágyban. Még egy elegendően vastag fém lehet feldolgozni ezen berendezés (2 mm). Sőt, minél kisebb a szigorú korlátozásokat súly, annál erősebb és megbízhatóbb gerendák, rudak és egyéb kritikus részek szerepelnek a design.

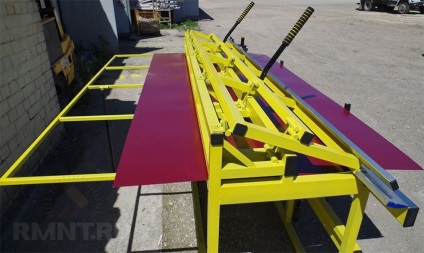

Hordozható kézi listogiby használt, mint általában, tetőfedők, szerelők szellőztető rendszerek és a finisher. A fő korlátozás - a hossza a dolgozó gerendák és ezért munkadarabok. Jellemzően, hordozható gépek könnyű (100-150 kg) alapkeret alakú cső, és a hossza a munkavégző része határolja 120-160 cm.

Különbségek vastagsága a fém

Minél vastagabb a hajlítható fém, minél nagyobb a terhelés a szerkezeti léc és a mobil csomópontok. Rod szerszámgépek fém 2 mm, általában kézzel, de a tervezés rotary és a vezetői kar eltérő lehet.

A javítási és építőipari gépek meghajlítani ritka fém vastagsága nagyobb, mint 0,6-0,8 mm, általában a keretben illeszkedés és ón légcsatornákhoz, tetőfedő és vas. Ilyen alacsony terhelés, nem szükséges, hogy a biztonsági sávot, szinte bármilyen kárt fog megjelenni eredményeként a házasság vagy a technikai hiányosságokat a meghibásodott csomópont.

Fagerendák gép hajlító vastag hengerelt van megerősített szerkezet. Általában ezek öntött és széles, a hátsó oldalán láthatjuk a hossz- és keresztirányú merevítő. Ez vonatkozik a legtöbb hordozható gépek, ahol a legtöbb a vastagsága a gerendák negatív hatással van a súlya. Mégis, a legnagyobb terhét a felhajtható kötések, különösen olyan helyeken, a rögzítés a gerendák.

Az ilyen helyeken ritkán használják hegesztés, csavarozás általában köztes konzol, nagyon hasonló a vasúti rendszer tömegközlekedés. Az alacsony fokozatú berendezések, ezek a részek által gyártott por fröccsöntéssel, amely adott szuperötvözet. Miután egy pár év aktív hasznosítását a részleteket a terhelés borított repedések, és végül teljesen összeomolhat. Ár listogiba gyakran arányos a minősége a termelés.

Angles kanyar

Szinte az összes modell közös listogibov hajlítási szög 130-150 ° egyes - akár 160 ° C. Pontos irányítást a hajlítási szög fontos gyártásához bonyolult és terjedelmes alkatrészek, mint a zárak vagy lapos csíkok levegőcsatornák légcsatorna.

Irányítsd a szög a kanyarban nem mindig szükséges, ha az azonos típusú műveletek, néhány listogibov rendszer vezetői karok mellékelt állítható ütköző. Számos modell (LBM) az ilyen megálló lehet néhány, mindegyikük létre és működteti a többitől függetlenül.

De nem szabad elfelejteni, hogy a hibák és a nem teljesítés által meghatározott szög által termelt hajlító általában nem a hiba a lezuhant szögmérő. A leggyakoribb oka a hiba - a törött zsanérok Bender és növelte a távolságot közte és a nyomás sugár.

szegmentális gépek

Néhány gép, nyomólapok felszerelt egy sor felső állkapocs. Egy részük lehet távolítani, hogy át nyomás alatt gerenda van hajtva szélei a másik oldalon a laphoz. Az így kezelt leolvasó térfogatrész.

Az élek a felső szivacs nem kell formájában ék. Gyakran készülnek félkör alakú, hajlítása elvesztette a pontos szöget, és kap Radius hajlítás. A pontosság ezek a gépek messze van a görgős gördülő, hanem azért, hogy dekoratív burkolatok vagy elemei a homlokzatburkolat ez elég.

A fő mutató a szegmentális gép - a magassága a szegmensek, vagy a szabad távolság. Ez az érték határozza meg a maximális szélessége behajtott élei a munkadarab amelyek megfertőzik a gerenda.

Extrák

Listogibov széles körű támogatási mechanizmusok. A leghíresebb - a kés henger, amely lehetővé teszi, hogy semmiféle erőfeszítést nem vágott szélét az acéllemez pontosan párhuzamosak a szélén a szorító pengével.

Nem kevésbé népszerű, hajlító: mivel a gép nem tud szorosára egy menetben széle alá 180 °, először hajlított maximális szög, majd a hengerek között nyomni egy hengermű.

Gyakran használják szegély roll. Általában nem kapcsolódik az alapvető mechanizmus van rögzítve egy szilárd váz.

A tekercs összecsukható lemez élek körkörös szélén egy kis átmérőjű, ami hasznos a gyártása csatornába és hasonló hosszú termékek magas hosszirányú merevséget.
