Létrehozása megfigyelőhálózatokat megállapított szögmérő mozog, mérnöki geodézia
Theodolite mozog. Theodolite elmozdulási agyvérzés hívják elért módszerekkel elegendő ahhoz, hogy a pontosság a felmérés hálók.

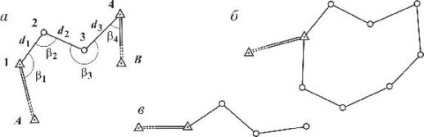

Ábra. 6.5. Reakcióvázlatok Theodolite mozog: egy - nyitott; b - zárt; in - a lógó.
Az alakja a elmozdulási lehet nyitva - nyugszik a két kezdeti pontot és két eredeti irányban (6.5 ábra a.); zárt - támaszkodva egy kiindulási pont és egy irányban (6.5 ábra b). lóg - nyitott természetesen, támaszkodva egy forrás pontot és egy irányban (6.5 ábra.). Theodolite mozog képezhet teodolittal bejárja rendszer csomópontok a helyeken való csatlakozási (lásd. Ábra. 6.2 b).
A projekt létrehozott egy hálózatot a topográfiai térkép, vagy tervet. De gyakran a helyzet fordul választja közvetlenül a földre a folyamat felderítés. Így úgy korlátozzák a lökethossz között a kiindulási pont táblázat. 6.2. Löket, alapuló csomópontok csökken 30%.
Kijelölt természetesen úgy választjuk meg, hogy biztosítsák a kölcsönös láthatóság közöttük, kedvező feltételeket a forgatás a környező terep, könnyű telepítés geodéziai műszerek és biztonsági pontokat.
Pont mozog fix fapálcikát mankók, fémcsövek stb Néhány pontot biztosított a hosszú távú biztonsági jelek - oszlopok beton monolitokhoz.
A forgatás szöge keresztezik mérésére mérőállomás vagy teodolit. Tehát szükség van, hogy bekapcsolja az összes pontot mért csak jobbra vagy balra csak a szélei mentén.
Ahhoz, hogy mérjük a csúcsszöge ezek szerelt eszköz, és a szomszédos pontok - gyűlölettel a célpont. A szöget úgy mérjük, hogy egy technika.
A oldalainak hossza mért elektronikus tacheometer vagy EDM, és ezek hiányában - geodéziai szalagot.
A mérési eredmények a szögek és távolságok kerülnek rögzítésre naplók rögzített formában. Ha megmérjük a mérőállomás rekord a mérések eredményeit végzett automatikus - a memóriában, ahonnan később lépett a számítógépes feldolgozásra.
Feldolgozás nyitott mozgással. a kezdeti adatok
során nyitott (ábra. 6.5 a) a koordinátáit a kezdő- és végpont 1 és 4 (...), és azimut A -1 a kezdeti és a végső területeken 4-B (k).
Feldolgozása során a manuális rögzítés végezzük rögzített formában nyilatkozatot (táblázat. 6,3). Az 1. grafikon beírni a nevét vagy pontok száma. Ráír bemeneti adatok: a megfelelő vonalas grafikonok 3 - kezdeti és végső irányított szögek, és a grafikonok a 7. és 8. - a koordinátákat a kezdő- és végpontját (az eredeti adatokat a táblázatban vastagon szedve). Illeszkedjen a mérések: a mért szög - a 2. rovatban vízszintes futás oldalon - a 4. oszlopban.
Kiegyenlítő szögek. Count az összeg a mért szög. Elméletileg, ezt az összeget kell kiszámolni:
A derékszög -;
A bal sarokban -,
ahol n - száma mért szög. Táblázat. 6.3 sarkok - jobb.
A különbség a tényleges szögek összege az elméleti a szögletes elmozdulási lezárás:
Nyilatkozat számítási koordinátáit áthaladási pontok
Számított szögletes ellentmondás szemben a megengedett
.
Ha az eltérés kisebb, mint a megengedett szög, amely jelzi, hogy tisztasága szögletes mérések és számítások helyes, akkor az eltérés egyenletesen oszlik, hogy minden mért szög az ellenkező jele a maradék. Nyert ez a módosítás
beírását a szögek mért a dobozba 2. A fennmaradó ritkán osztva a szögek száma maradék nélkül. Ezért, a módosítást kell kerekíteni bevezetésével Bo ¢ lshie a sarkokban a rövidebb oldala. Az összeg a korrekciók egyenlőnek kell lennie az eltérés ellentétes előjelű: sdb = -fb.
Kiszámítása irányított szögek. Irányított szögek alkalmazásával számítjuk ki a kezdeti azimut szög, és a mért bi. módosított módosított db. képletekkel:
A derékszög -;
A bal sarokban -.
Itt, az indexek i = 1, 2, ..., n számának felel meg a szögek és oldalán látható. És 6.5. ahol a0 = anach és = akon.
Ellenőrző pontossága számítások egyenlő számított és előre meghatározott véges értékeit az azimut.
Kiszámítása koordináta lépésekben végezzük irányított szögek és az oldalsó hosszúságú löket (5. és 6. oszlopában).
Kiszámításával a növekmény az x és az y. megtalálni koordináta maradványok
Összegek módosítását kell eltérések ellentétes előjelű:
; .
Ha a lefele kerekítés miatt az egyenlőség megsértették módosítások képlet alapján számíthatók ki (6,4), számos módosítására, biztosítva egyenletek.
Kiszámítása koordináta pontok Traverse működnek a képletek (cm. Grafikonok 7 és 8)
Ellenőrzése a helyességét a számítások közötti megállapodás a számított és a megadott koordináták az utolsó pont az elmozdulási.
Kezelése zárt lengőkarokkal.
A feldolgozás sorrendje zárt keresztezik az ugyanaz, mint a nyitott. De a kezdeti időszakban zárva elmozdulási a koordinátái az egyik elem és utazási azimut egy párt. Ez szab feldolgozás zárt szélütés következő funkciókat.
A szögletes eltérést képlettel számítjuk ki (6.2), amelyben, ellentétben a nyitott löket
,
ahol n - szögek száma a tartományban.
Miután a megoszlása a szögletes eltérés kiszámítását irányított szögek és fél löketszabályozó megfelelő számítások - a végén meg kell érkeznie ugyanabban az azimut szög értékének, amely az eredeti.
Az eltérés a koordinátákat adja meg:
. .
Ezek a kapcsolatok következnek képletek (6,3), ahol ebben az esetben. . Kiosztása maradék fx és fy és kiszámítjuk a koordinátáit elmozdulási pontok, szabályozási pontosságot számítástechnikai - végén a számított koordinátáit a kiindulási pont egyenlőnek kell lennie a kezdeti szélütés.
