LED zseblámpa akkumulátorral
- 1. rész szétszerelni vagy korszerűsítésére kínai lámpás.
- Part 2. reakciójában Power LED-ek egy elemmel.
- 3. rész: Elhelyezés a tökéletes zseblámpa ZXLD381.
Lehet, hogy egy fáklyát legalább egy LED-et, ami a működésük egyetlen 1,5 akkumulátort vagy elemeket? Persze, lehet. LED teljesítmény elv nagyon egyszerű: a fojtószelep az energiatároló eszköz egy akkumulátort. Ehhez szükségünk van egy elemi áramkör, amely magában foglalja a pulzus generátor, és a legfontosabb, sőt, a fojtó. Ahhoz, hogy megtanulják, hogyan kell összeállítani egy blokkot a saját, lesz szó a folytatása ez a cikk, de most Nézzük a kész zseblámpa Kínában.

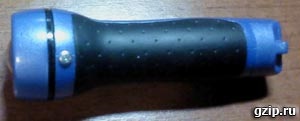

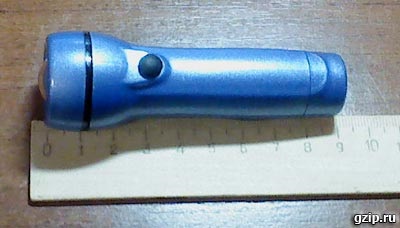

Lámpa elég kicsi és könnyen használható, de anélkül, hogy néhány hátránya. Először is, ez vastagabb, mint szükséges. Ez körülbelül kétszer olyan vastag, mint az elemeket. Ez a tér belsejében nem használják, csak az erősítő bordák vannak. Erre zseblámpa teljesen felesleges. A fáklya van beállítva meglehetősen gyenge LED. Mégis tagadhatatlan előnye ennek a jelenléte egy zseblámpa belül átalakító LED-ellátás egyik polutoravoltovoy AAA elem, amely ugyanúgy működik tovább a fenti elv - az energia tárolására az induktor és a későbbi visszatérését a LED.
Ez a változás fogjuk cserélni a LED egy erősebb, valamint lehetőséget biztosít, hogy cserélje ki a LED bármely más zseblámpa szétszerelés nélkül.

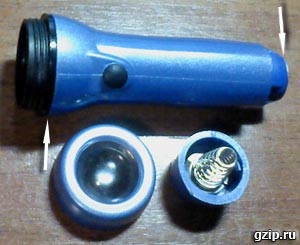

Először, meg kell szétszedni a fáklyát. Ehhez vegye le a hátlapot, és távolítsa el a fémgyűrű egy vékony csavarhúzóval. Az első a zseblámpa felragasztani, mert ki kell húzni a séta a varrás mentén egy vékony késsel.

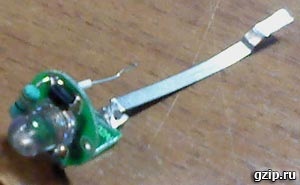

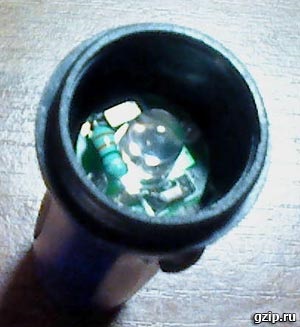

A belsejét a zseblámpa után könnyen kap. Metal Petal nyúlik le az akkumulátor negatív kapcsa.

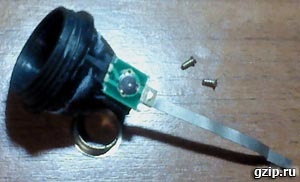

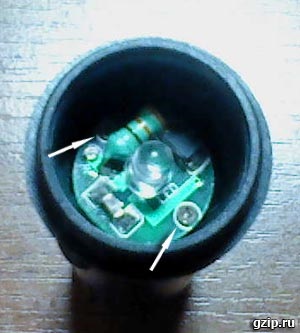

zseblámpa díj van rögzítve a két kis csavar, ami kell csavarni.

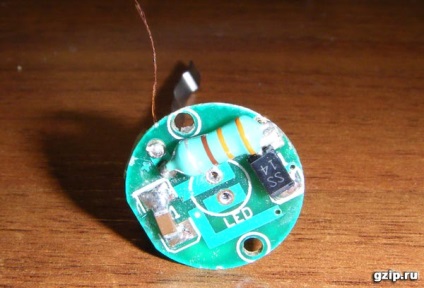

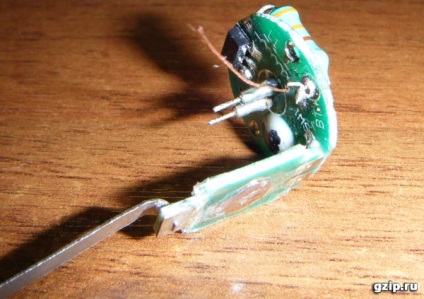

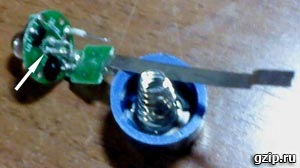

Távolítsuk díjat zseblámpát. Reakcióvázlat méltó jelenléte mikrokontroller cserepes. on-off gomb - ez a kulcs nélküli zár. tranzisztor jelölt 2100A, is be van állítva, hogy melyik nem. Amellett, hogy ezek a komponensek, van: egy Schottky dióda, kondenzátor és tekercs.
Kiforrasztó- LED és állítsa egyfajta „dugót” az új LED-es - két befogóhüvelyek által aljzat zseton. Ezeket gondosan kell forrasztani a belsejében a kártyát.
Forrasztani első befogópatron:
A kilátás a fedélzeten felülről:

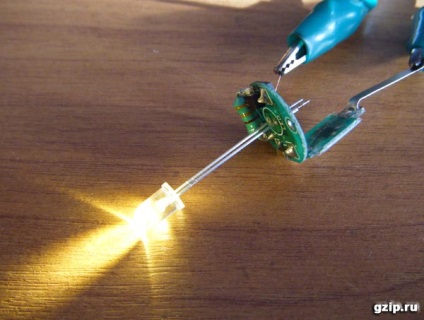

Hogy ellenőrizze a telepített LED-átmérő 5mm meg 20cd meleg fehér fény.
Mi ellenőrizze a műveletet, és folytassa. A kapott csatlakozó beállított LED-átmérő 8mm 20cd.
Elhelyezés zseblámpa fordított sorrendben.

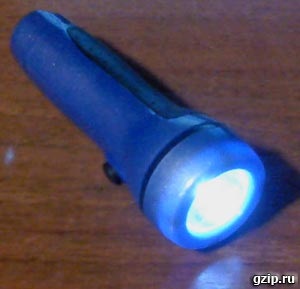

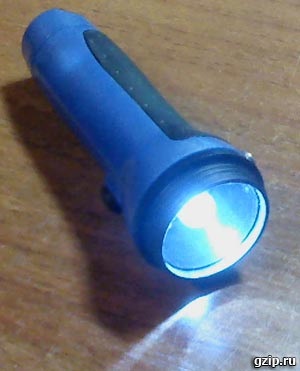

Lámpa ragyog sokkal világosabb.
Rögzítse a sapkát, hogy a lencse.
Annak érdekében, hogy az elülső rész (mely eredetileg csatolt a ragasztó) használatával egy kis csavar.

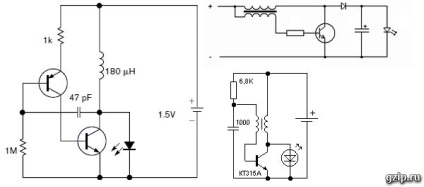

Mi jött ki a jelen időt a sonkákat a hatalom a fényes fehér LED egyetlen akkumulátor AA vagy AAA? Sajnos, az áramköri megoldások meglehetősen szerény. Alapvetően minden jön le, hogy a blokkoló oszcillátor. A hátránya az ilyen rendszerek nyilvánvaló: ha az akkumulátor töltöttségét LED fényereje csökkenni fog.
Persze, hogy összegyűjti az ilyen rendszereket kell róla - a vonat és tesztelje azok tulajdonságait.
Ezt követően folytassa az építési saját, a tökéletes zseblámpa.

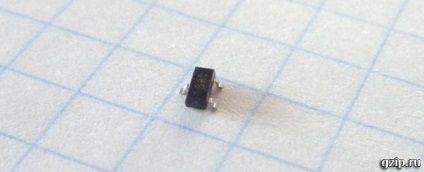

Vezetési mi „ideális” zseblámpa nagyon egyszerű, a technológiai és modern. A hatalom fényes fehér LED egy speciális chip ZXLD381.

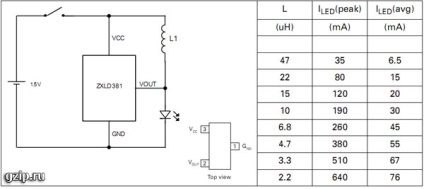

Circuit a chip - típusú adatlap. Induktivitás van kiválasztva, hogy a meglévő LED. Meg kell nézni, hogy az adatlapot a gázt, hogy mennyi áram ellenáll, anélkül, hogy a telítettség.

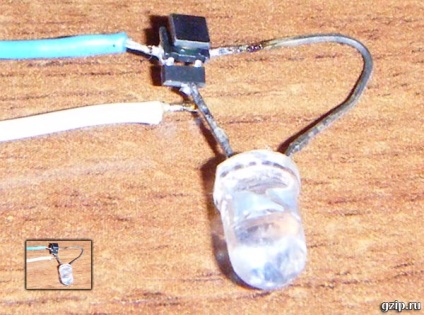

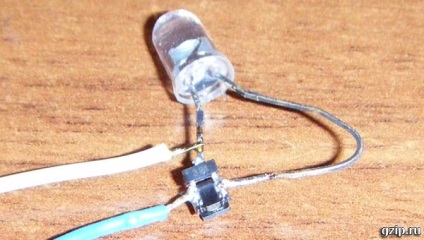

Ellenőrizzük az áramkört. Mivel a LED ebben a rendszerben a legnagyobb elem, a többi alkatrész (ZXLD381 chip és az elfojtás) forrasztják hozzá.
ZXLD381 chip forrasztani közvetlenül a párnákat a fojtószelep.
Részletek teszünk egy megfelelő kis zseblámpa akkumulátorral.
Ahhoz, hogy épít egy zseblámpa újratölthető akkumulátor feszültsége nagyobb, mint 1,5 V-os, a chip lehet használni ZXSC400. amely képes kapcsolódni erősebb LED-ek.
A rendszer a tranzisztor adjuk a visszacsatolás tranzisztor egy Zener-dióda. Én is tettem pitalovo kínai rajzfilm a hidrid. Kadmium akkumulátorok. hogy szüksége 9V, blokkolás 2 extra visszajelzést tranzisztorok. Átlagos hatékonyság adták körülbelül 80%, a feszültség stabil, az I spetsom alulértékelik a 7B. és ezzel egy pitalovo még gazdaságosabb! amikor akkumulátorra nem adja a kívánt kimeneti (falvak), a feszültség csökken. Tápellátás jelzőfénye csere.
A blokkolás nagyon egyszerű. de meg kell továbbfejleszteni, hogy illeszkedjen az Ön igényeinek, kissé módosított etilén uslozhnyaya.Sobstvenno chip blokkolás, persze jelentősen javult, de néhány ilyubiteli teheti édességet ki onnan, és nem fut a bolt. bár akkor is, ha nem kell futtatni.
Van olyan dolog, Sanya, az úgynevezett konverziós hatékonyságot. Talán egyszer majd ez lesz találkoztunk.
egy speciális áramkör a lámpa? és speciális drót az seprű akkor nem kell? és tranzisztorok is pont jó, ami olcsóbb és egyszerűbb
