Lánc feszültség beállító cam-meghajtó motor 2106 vázák

Lánc hengerek és tengelyeket a görgők 2 (ábra. 4.4) egy bütykös tárcsa hajtó elhasználódik, ahol a lánc meghosszabbodik ( „húzott”). Ezen túlmenően, elhasználódik a fogak a lánckerék 1 vezérműtengely lánckerék 4 görgő szerelvényhajtás lánckerék 5, és a főtengelyt. Összefoglalás kopása mindezen részek csökkenti a lánc feszességét, és változtatni a kezdeti kölcsönös szögbeli elrendezése a tengelyek és, következésképpen, a fázisváltozás időzítés és a gyújtás kezdetén a telepítés során. Ebben az esetben a motor működése az autó VAZ-2106 romlik.

Ábra. 4.4. Reakcióvázlat vezérműtengely meghajtó mechanizmus és kiegészítő VAZ 2106: 1 - vezértengely fogaskereke; 2 - lánc; 3 - csappantyú áramkör; 4 - görgős lánckerék meghajtó kiegészítő egységek; 5 - főtengely fogaskerék; 6 - korlátozó ujj; 7 - feszítő cipő; 8 - láncfeszítő

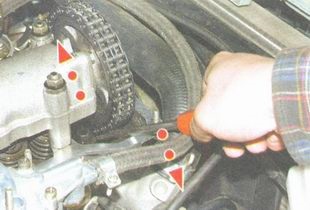

3. csavarhúzót használjon egy kis erőfeszítés és a hajtott.

4. A vezető áramköri ág, szubjektíve meghatározza a mozgás jellemzi a lánc feszességét.

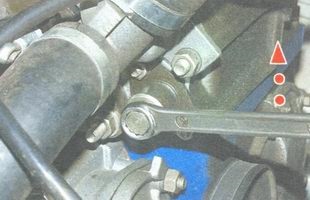

5. Távolítsuk el a zárt anya feszítő körülbelül 0,5 fordulat. Ugyanakkor meg kell vizuálisan észlelhető mozgás a feszítő cipő. Ha nincs mozgás, alkalmazni néhány kisebb hatások egy kalapáccsal a kalapos anyát, hogy kiadja a feszítő dugattyú. Ha ebben az esetben a dugattyú szabadul, csavarja ki teljesen a zárt anyát és stronte dugattyú révén a nyitott lyukat egy megfelelő fém rúd és a kalapács.
6. Enyhén főtengely 11,5 fordulatok és megállítani pillanatában legnagyobb ellenállást a forgás, megakadályozva visszatérés az ellenkező irányba.
7. Húzza sapkás anyát láncfeszítő.
8. Helyezze az autó VAZ-2106, az összes korábban eltávolított részeket, indítsa be a motort, és ellenőrizze a lánc feszességét mértékű zaj nyilvánosságra.
