Lan tester
Tehát a lista meg kell ismételni a részleteket:
Atmega16 (DIP) + Blokk
kvarc 8MHz
5B stabilizátor 78M05 (SMD)
1,5KE6,8SA szuppresszor - 8 db
HD44780-Joint. Kijelző (WH-1604A-YYH-CT #) - 4 vonal
Zener 5.1V - 1 darab
csatlakozó LAN - 2 db
OPCIONÁLIS: Connect „korona” akkumulátor
Blokk 2x5 + társ
Blokk 2x10 + társ
2 db - 22pF kondenzátort
1db - 100N kondenzátor
1M ellenállás (0,25Vt) -8sht
(Ellenállások smd összes mérete 1206)
8.2kOm (SMD) - 9pcs
100 Om (SMD) - 1 darab
1k (SMD) - 1db
2k (SMD) - 1db
3k (SMD) - 1db
5.1k (SMD) - 1db
10k (SMD) - 3PC
15k (SMD) - 1db
22k (SMD) - 1db
51K (SMD) - 1db
10k trimmer
műanyag ház 125h70h35
Kissé beállítani a PCB Sprintlayout program:
A folyamat a LUT-A, rézkarc és tömítő nem jelent semmit, az új és érdekes:
Igen, csapda. Elérhető az én programozó USBTinyISP AVREAL32 program nem támogatja :( Ez szégyen. Rendben, próbáljuk megszámolni Fyuz ...
Itt egy jó számológép Fyuz.
kapjuk:
.
Varrás az első alkalommal, nem vettem észre, hogy szükség van, hogy letiltja a JTAG :( és azt követően a firmware az alábbi üzenetet kapta meg a képernyőn:
Nos, mint minden jó ... értem.
A vonal fut a firmware kell kinéznie:
Varr mikrokontroller keresztül AVRDUDE és programozó USBTinyISP:
Miután a „helyes” firmware, a készülék működtetéséhez és örömmel tartsa be a következő szöveget a képernyőn:
Sietve csinálunk „hasonlóság” társ (nagyon szeretné, hogy teszteljék a készülék):
Vizsgálati eredmények:
Csatlakoztassa a hagyományos patch kábel
Piece megmart patch kábel 2 pár rövidre vezetékek:
És itt van a leghosszabb dolog: elhelyezése az egész gazdaság a szervezet:

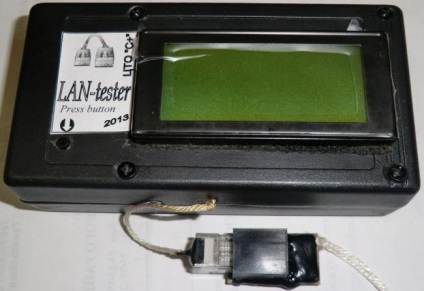

Megjelenés:
A fotó egy „normális” plug készült. Megvan ragasztani vezetékek (hogy ne veszítse el).
Eddig az új firmware nem - a fő munka javában zajlik, és ítélve az érzések, a legfontosabb, körülbelül 32-36 veri, és ez szigorúan a fejét :)
A tervek
- remake védelmi rendszer valahol olvasni fórum, amely jelezte, hogy a hiányosságok
- vágás teszter kalibrációs gomb nullára a kábel hosszát, sok panasz
-, hogy egy angol nyelvű építmények számára nerusifitsirovanymi kijelzők
Oldal nem zavarja, hogy nem - csak nem számíthat ilyen érdek, hogy őszinte legyek. Azt hiszem, én is feküdt ügyéről, amikor a frissítés a készülék, nos, itt egy referencia rokon.
Mennyibe fog kerülni összeszerelésre kész kit
ha veszel
postautalványon a Rostov régióban
Device gyűlt össze. Volt egy kérdés! Én varrni keresztül ATTINY programozó keresztül SinaProg. Tedd értékek fuzov: hfuse = 0xD9 és lfuse = 0xdf. Nevezetesen D9 és df vannak mezői ezeket az értékeket. A képernyőn a „ADC hibás.” Miért olyan. Minden más fuzami írja: „feszültség van a vonalon.”
Ha az építkezés használt eszköz suprotsessory: 1.5KE6.8A, ezek egyoldalú. Lehet, hogy van egy probléma?!
Alig várom, hogy legalább néhány tanácsot.
Kérem, mondja meg, össze ez a készülék, de van egy probléma, ha csatlakoztatja a Gigabit vezeték megjeleníti az üzenet „ADC hibás”, a készülék összeszerelése séma szerint (remade hagyományos ellenállások smd mert az én városomban nem értékesítik máshol), és a firmware változott üzeneteket írt latin és a képernyő nem adja meg a karaktereket, a probléma + kábel nélkül teszter úgy gondolta, hogy a hossza -20 méter matematikailag korrigált firmware-t, kérem, segítsen
Az emberek vásárolnak mindent kész szerelvény sürgősen
Jó napot mindenkinek =)
De senki nem próbálta megváltoztatni azt Arduino?
Jó egész nap!
Úgy tűnik, hogy adja be a körbe, akik szeretnék megismételni a készülék, hanem görbék keze =) Sobral rendszer varrott eszköz, és nekem egy üzenetet, hogy a firmware nem kerül az EEPROM-ban, már meg ... de tényleg, atmega16 16 kb és firmware súlya 26kb. Jó emberek felvilágosítani Nemtom hogyan flash device =)
Üdvözlünk! Lehet vásárolni ezt a készüléket van? Magát fedélzeti szerelvény nincs tapasztalata, a flash chipek is, de egy ilyen dolog van szükség, és ez sokkal jobb, mint azok, akik értékesítik az üzletekben
