Kiszámítása és beállítása a lépésekben koordinátákat
A számítás a lépésekben koordinátákat és beállításának az első lépés a megoldása a közvetlen geodéziai problémát. Koordinátáinak kiszámításához a növekmény vonalak elmozdulási kell tudni a vízszintes távolság ebben a sorban, és annak irányát, azaz irányszöget.
A mérési eredmények a hossza a vonalak az előre és hátra irányban a rajzon látható (1. ábra). Zárójelben az adott szám dőlésszögekhez a horizonton a megfelelő sorokat. Vízszintes távolságok számtani átlagaként a két érték figyelembevételével korrekció hajlam a vízszintes vonal. Bevezetés a szükséges módosítások, ha a dőlésszöge több mint 1,5º.
Az irány a kezdeti kéz szakaszában meghatározott 2. Az azimut követi a sokszög oldalsó irányított oldali sarokban előző 180º plusz és mínusz a korrigált derékszög a vertex. Számítások készülnek folyamatos oszlop:
Ennek eredményeként a számítás zárt körben kell a pontos jelentését a címsor. Ha a vezérlő feltétel teljesül, az irányított szögek kapott értékeket írva a nyilatkozat (kb. 4. oszlop).
Minden sora egy áthaladási egy számológép számítjuk inkrementális koordinátákkal. Amikor dolgozik egy számológéppel kell arra, hogy az érvelés a trigonometrikus függvény legyen fokban és decimális formában.
Például arra van szükség, hogy megtalálják a cos érték (113º 54,6).
E célból a következő intézkedéseket kell végrehajtani:
54,6 / 60 113 = cos funkció eredményeként -0,40530.
# 8710; X2 = 26,76 * cos (113º54,6 „) = 10,85 m,
# 8710; Y2 = 26,76 * sin (113º54,6 „) = 24,46 m.
Az elméleti összege lépésekben a koordináták X és Y nullával egyenlő, mint lengőkarokkal zárt alak. A tényleges mennyiség a lépésekben koordináták zárt sokszög lehet nullától eltérő, és értékük maradványnak nevezett.
Az abszolút maradék hulladéklerakó
Az arány az abszolút reziduálisok hulladéklerakóba kerülete az úgynevezett relatív súrlódásmentes
Relatív maradék nem haladhatja meg a határértéket znacheniyaotn> állapotától függően a földön.
Ha a relatív eltérés megengedett, akkor végre kell hajtani a kiegyenlítési koordinálja lépésekben bevezetésével korrekciókat. Bevezetett módosításokat hossza arányos a sorok az centiméter. módosításokat kell lennie összegével egyenlő az eltérés ellentétes előjelű a megfelelő koordináta. A korrigált koordináta növekménye kijelentések vannak írva a korábban kiszámított megfelelő értékeket.
Koordinátái a kiindulási pont a elmozdulási szakaszban kapott, 2. koordinálja a következő bekezdések számítjuk mozoghat rögzített lépésekben formájában:
v.2 713,75 1023,52
Ellenőrző számítások, így a koordináta értékeket a kiindulási pont. Befejezését követően a számítás ellenőrzése, a koordináta értékeket az összes példány vannak írva a nyilatkozat.
6.1 Rács gépek
Rács egy üres papírlapot tetszőleges alakú lehet kialakítani a különböző módokon. Például, a FV vonal Drobysheva azt jelenti, átlók, vagy pedig egy áttetsző képernyő.
Ennek eredményeként az építkezések kell szerezni a helyes négyzetrács elegendő mennyiségben fénykép sokszögcélzásokat csúcsa és pontok geodéziai hálózat.
Az első helyen egy tiszta lapot kell építeni a téglalap a lehető legnagyobb. Az építési fogjuk használni az ismert geometriáját négyszög átlói tulajdon - ezek egyenlőek egymással és a metszéspont kettéváló. Így, ha a metszéspontja az átlók elhalasztja egyenlő szegmensek a átlók magukat, ez lesz a tetején a téglalap. Sorba kapcsolt, ezek a csúcsok és szerezzen az eredeti szám a tájolás koordináta vonalak.
Koordinátor vonalak minden helyrajzi végzik azonos pályán 100 mm.
Ha szükséges háló négyzetek eltolható képest a lemez központjában. Ez akkor hasznos, ha szükség van a „align” a hulladéklerakó, hogy megmentse a papírt. Ha a „Középre” nincs szükség, az eredeti koordináta vonalakat lehet húzni a metszéspontja az átlók. Az összes többi koordináta vonalak épülnek a kezdeti lépésekben 100 mm. Annak érdekében, hogy a szükséges pontosságot az egyes koordináta sorban konstrukciók kell elvégezni a két pontot. Ezeket a pontokat a szemközti oldalán a téglalap.
Kész négyzetek vezérli az iránytű - mérő összehasonlításával az átlók. A pontossága egyes négyzetek belül kell lennie +/- 0,2 mm.
A digitalizálás a rács készül oly módon, hogy a hulladéklerakó hely volt optimális. Minden címke legyen többszörösei vonalat a földön, amely alapján határozzák meg egy előre meghatározott skála. Például, egy skálán 1: 500 lépésben koordináta vonalak 50 méter. Minden címke ebben az esetben többszörösének kell lennie 50 méter. Meg kell jegyezni, hogy a geodézia hozott bal koordináta rendszer, így az „X” tengely felfelé irányul, és „Y” tengelyen balról jobbra.
6.2 pont alkalmazása a haladást a terv.

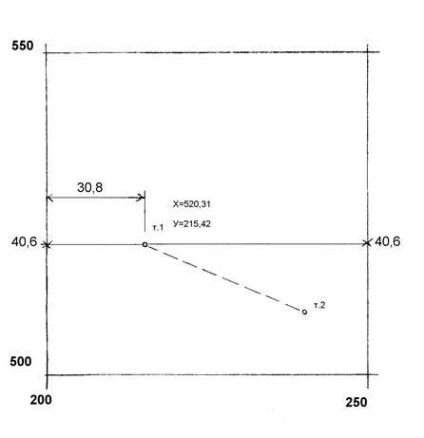

A koordinátákat az egyes pontok határozzák meg a tér a rács, amelyhez tartozik. Legyen v.1 a koordinátái X = 520,31 m és Y = 215,42 m. Szükséges négyzet látható a rajz (lásd. Ábra. 2).
Ábra. Rendszer 2 grafikus konstrukciók.
A legközelebbi koordináta vonalon X = 500 m, elhalasztja 20,31 m. Az átfogó terv papíron, ez 40,6 mm. Elhalasztása következik az Y = 200 és Y = 250. Csatlakoztassa a megszerzett pontok. Ez a vonal a abszcissza X = 520,31m. Ebből a metszésvonal a koordináta y = 200 m elhalasztja vízszintes vonal 30,8 mm, amely megfelel a területen 15,42 m. A kapott helyzetét Volume 1 kell tekinteni a végső csak a vezérlő lépéseket. Ellenőrző csökken annak ellenőrzésére invariáns helyzetbe, azaz a hossza egy szegmens egyik végéhez tartozó ezen a ponton. Nanesom későbbi felső v.2 tervet, és mérjük a papír vízszintes távolság két pont között. A közlemény szerint a koordináták találunk a tényleges érték, és hasonlítsa össze a mért.
Megengedett divergencia +/- 0,5 mm a tervben skála.
Végén a szabályozó rendelkezéseket az összes elem stroke, tette a konszolidáció tűvel egy iránytű és a szimbólum. Pont áthalad, az ideiglenes rögzítést a földre rajzolt a sík a görbe alatti, mint egy kör átmérője 1,5 mm.
6.3 grafikai tervezés.
Grafikai tervezés rajz tervet választott skála az általános szabályok [3].
Normál méretű képformátum - 500-500 mm. Ez a rács a 25 négyzetek (5na 5) megmérjük 100 100 mm-rel. Kerülete mentén a mező a rajz kívül folytatják, dekoráció keret 1,2 mm vastag vonal. A távolság a külső és belső keretek állandó és egyenlő 12,8 mm.
Koordináta vonalak nem teljesen ábrázolt és képviseletében a szálkereszt mérete 6 6 mm-es, zöld vonalak. Emellett célkeresztet jelennek kimenetek koordináta vonalak frame vonalak állnak sorok 3 mm.
Példa keret és külső díszítés jelzi nyomtatás betűtípus megtalálható referencia [3, Tab. 120].
Néha ez a nem szabványos formátumú, attól függően, hogy a kép méretét. Ha egy topográfiai tervet, minden esetben, akkor használja a szabványos szimbólumok. Példa a grafikus rajzot a 3. ábrán látható.
2. Workshop a mérnöki geodézia [Text]: BB Danilevich, VF Lukyanov, BS Heifetz [et al.], M. 1987.
Nyilatkozat koordinátáinak kiszámításához pontok elmozdulási
