Kiegyenlítő szelep fűtési rendszerek működési elve
Hatékony működéséhez a fűtési rendszer, a valódi paramétereit munkája legyen közel a számított értékeket. Fontos annak biztosítása, illetékes eloszlása hűtőközeg áramlási kontúrjai mentén, stabil nyomás és hőmérsékleti körülmények között. A problémák megoldására spektrum lehetővé teszi speciális eszköz - a kiegyenlítő szelep központi fűtés.
hozzárendelése eszköz
Minden ágát a fűtési rendszer kell kapnia a becsült mennyiségű hűtőközeg. Korábban, egyszerű rendszerek szabályozták segítségével különböző átmérőjű csövek. Az összetett létrehozott speciális alátét, változó, ami megváltoztathatja a keresztmetszete a gázvezeték. Ma használt speciális szelep, amely azon elv alapján működik a szelep.
A kiegyenlítő szelep van látva két csővéggel, amelyen keresztül:
- hűtőközeg áramlási nyomás előtt és után mért áthaladás a szelep;
- összeköti egy kapilláris csőben, amely lehetővé teszi a kiigazítás.
Ennek alapján a vallomása a készüléket, akkor lehetséges, hogy meghatározza a nyomásesés a folyosón keresztül a víz szabályozó, és kiszámítható, a használati utasítás szerint, amint azt A fogantyút annak érdekében, hogy optimalizálja a teljesítményt a fűtési rendszer.
Figyeljen! Számos gyártó kínál kiegyenlítő szelep digitális kijelző, de ezek az eszközök drágábbak.
működési elve
Nézzük meg, mi szükséges kiegyensúlyozása a fűtési rendszer és hogyan történik. Ha több radiátor van csatlakoztatva a zsákutcából ága a csővezeték, és nem rendelkeznek termosztatikus szeleppel, a hűtőfolyadék áramlását minden fűtőberendezést lesz tartós. Ahhoz, hogy az egyes eszközök esett kívánt mennyiségű forró vizet, a visszatérő vezeték, a csatlakozó csöveket egy közös vonal, a szabályozó beállítása manuálisan. A szelep ki van téve bizonyos számú fordulat csökkentése érdekében, illetve növelni a nyílás átmérőjétől.
De ez a lehetőség nem használható rendszerek folyamatosan változó áramlási hűtőfolyadék. Ebben az esetben szükségessé a kiegyensúlyozó szelep, az elv az, amely csökkentheti a szállítási mennyiségét a felmelegített víz által akadályt képez az áramlás útjába.
Kézi kiegyensúlyozó tervezték hűtőfolyadék áramlásstabilizáló 4-5 radiátorok. Ha a rendszer nagyobb számú radiátorok, a hőt egyenetlen lesz.
Telepítésével kiegyenlítő szelep fűtés maximális áramlási sebesség, megkapjuk a következő helyzetet: a termosztát ellenőrzéséért felelős bármely radiátorok, csökkenti a fogyasztást a fűtött hűtőfolyadék, ami nyomás a rendszer fokozatosan növekszik.
Kiegyenlítő szelep jelet kap a növekvő nyomás (ez a kapilláris cső aktiválva van), és fog működni, beállítja a folyadék áramlását. Tekintettel arra, hogy a fennmaradó radiátor szelepek nincs ideje, hogy állítsa le a hűtőfolyadék, a nyomás a rendszerben, és a fogyasztás a hűtőközeg kiegyensúlyozott.
tervezés

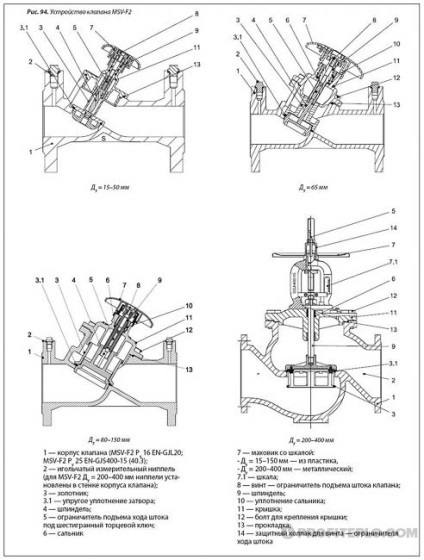

A szabályozó szelepek különböznek szerkezete. A klasszikus kiviteli alakja ellátott készülék egy egyenes rudat, és a lapos tolattyú, a kiigazítás történik változtatásával az áramlási keresztmetszet közötti tolattyú és a szelepülék. A transzlációs mozgása az orsó biztosítja a forgatás a fogantyút.
Is kapható kiegyenlítők egy rúd szöget bezáróan elrendezett képest a hűtőfolyadék áramlását, az orsó lehet kúpos, radiális vagy hengeres kialakítású és működtetőt.
típusú eszközök
A kiegyenlítő szelep fűtési rendszerek, a működési elve, amely attól függ, hogy a tervezési jellemzői lehet mechanikus (manuális) vagy automatikus.
mechanikus rocker
Kézi kiegyenlítő szelep van telepítve, hanem a klasszikus alátéteket és hasonlók. Mechanikus vezérlés úgy van megtervezve, hogy működik egy rendszer állandó nyomást a szállított közeg. A mechanikus szelepet nem csak a kívánt keresztmetszet a csővezeték, hanem, hogy leválassza a melegítő berendezés külön a hálózati, a hűtőfolyadék elvezetve keresztül egy speciális szelep. Kézi szelep abban különbözik az alacsony költség és ellátható mérő eszközt a nyomás a rendszerben mindkét oldalán a gombot, és a tényleges áramlási sebesség a szállított közeg.
automatikusan kiegyenlíti

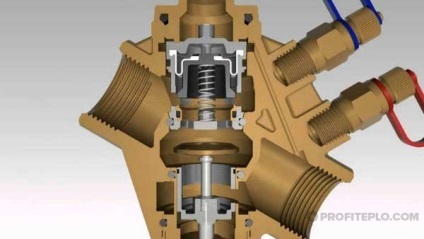

Automatikus beszabályozó szelep - olyan eszköz, amely lehetővé teszi, hogy gyorsan változik a működési paramétereit az autonóm fűtési rendszerek összhangban a szívó nyomás leesik, és a fűtött hűtőfolyadék. Minden vezetéket automatikus kiegyensúlyozó szerelt pár.
Az egyensúly és az elzáró szelep az előremenő korlátozza, az áramlás összhangban tervezési követelmények. A visszatérő vezeték szerelt szelep, amely megakadályozza a nyomás tüskék. Ez a megközelítés lehetővé teszi, hogy osztja a fűtési rendszert az egyes szakaszok, amelyek önállóan is működőképes. A nyomás kiegyenlítése és beállítása a hűtőfolyadék takarmány automatikusan elvégezhetőek.
alkalmazások
Szelep a kiegyensúlyozás is jár:
- Egy kis szilárd-cirkulációs kör kazán, zárva a termikus vevő. A vezérlő lehetővé teszi, hogy nem anélkül, hogy a telepítés a keverőegység, hogy a hőmérsékletet a hűtőfolyadék az áramkörben szinten nem alacsonyabb, mint 60 fok. Szelep kiegyensúlyozására tápvezeték feladata annak biztosítása, hogy a kazánköri hűtőfolyadék áramlási sebessége nagyobb volt, mint a fűtés.
- Állítsa be a kazán működését közvetett fűtés. Rocker szabályozza az áramlás a felmelegített hűtőközeg közvetlenül a kazán tekercs telepített a hajó vízzel forró vízzel.

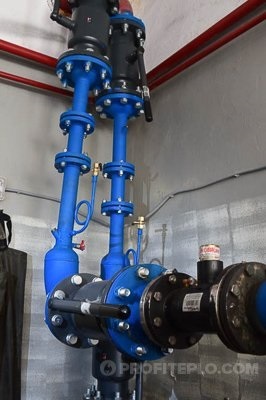

Szerelési és üzemeltetési
Telepítse a kiegyenlítő szelep megfelelően végezzük a gyártó előírásai. Ha egy nyíl a testen, a szerkezet be van szerelve oly módon, hogy a nyíl irányába igazodik az áramlási irányát a szállított közeg, a szelep lehet létrehozni a tervezési ellenállás. Egyes gyártók a kiegyenlítő szelep lehet telepíteni bármely irányba. A térbeli elrendezése a szár a legtöbb esetben nem számít.
Ez a szelep nem elromlott mechanikai sérülés következtében, mielőtt beállítani a vállalati szabvány szűrő vagy szűrő. Ahhoz, hogy elkerüljük a nemkívánatos turbulenciát szelepek ajánlott fel az egyenes szakaszok a csővezeték, a minimális hossza, amely jelzi a a gyártó utasításait.
Ha a fűtési rendszer van szerelve automatikus szelepek, feltöltése kell keresztül speciális töltési fúvókát közel a szelepet a visszatérő vezetékbe, ily módon kiegyenlítő szelepek az előremenő vezetékbe van zárva.
Beállítása kiegyenlítő szelep alkalmazásával végezzük egy táblázatot, amelyek rendre a nyomáskülönbség és a hűtőfolyadék áramlási sebességét (mellékelt a készülék), vagy a használata az áramlásmérő a gerendák. De a kezdeti áramlási kiszámítása és teljesítmény-paraméterek kell végezni szakaszában tervezése a fűtési rendszer.
Kiemelt gyártók
Minden egyes kiegyenlítő szelep a fűtési rendszer megfelelően működjön, kívánatos, hogy részesítsék előnyben a termékek neves gyártók. Ezek közé tartozik a szabályozók, ki márkanéven Danfoss (Dánia), Venturi sorozat BROEN BALLOREX (Lengyelország).
következtetés
Balance szelepek ajánlott minden ágát a fűtési rendszer, beleértve padlófűtés áramköröket és melegvíz. Ez optimalizálja a teljesítményt és az energia-megtakarítás. Fontos, hogy válasszon egy jó minőségű készüléket, megfelelően telepíteni és beállítani őket helyesen.
