kiadási dokumentumok
A formáció egy sor technológiai eszközök használt alrendszer „Print kiadási formák.”
Úgy tervezték, TP kiállított formájában egy sor műszaki dokumentáció vízszintes vagy függőleges mező kötőanyag. Egy példakénti kiviteli alak a alrendszer magában foglalja:
- Fedőlapon GOST 3,1105-84, amely 1 és 2;
- Útvonal GOST 3,1118-82, Forma 3 és 3b, 5. és 6., valamint az 5a és 5a az útvonal leírás folyamat;
- Részletes útvonalon GOST 3,1118-82, Forma 3 és 3b, 5. és 6., valamint az 5a és 5a az útvonal-működési folyamatának leírását;
- Kezelési térkép GOST 3,1404-86, az öntőforma 2, 2a, 3, 2a;
- A vezérlőkártya GOST 3,1502-85, az öntőforma 2, 2a;
- Térkép vízvezeték-szerelési munkát GOST 3,1407-86, Forma 1, 1a;
- Nyilatkozat Snap GOST 3,1122-84, penész 3, 3a;
- Nyilatkozatot a technológiai dokumentumok GOST 3,1122-84, alakja az 5., 5a;
- Sheet regisztrációs változik GOST 2,503-90 forma 3.
A rendszer azt is fenntartott kiegészítő kimeneti forma technológiai dokumentumokat.
Összetétele a technológiai dokumentumok módosítani lehet, mint a fejlesztő CAD TA átvitel és a felhasználók. Az alrendszer nyújtja a technológia listáját a szükséges kimeneti dokumentumokat.
vannak további lehetőségek nyomtatási kimenet dokumentumokat:
- újra kiírja a dokumentum nyomtatása egy előre meghatározott lapot előre nem látható hibák nyomtató;
- visszavonása néhány művelet vagy a lapok belátása technológus;
- beállítás a nyomtatási mód és sok más hasznos funkció.
Néhány ritkán változott beállítási értékeket tároljuk el a „cégről”, és alapértelmezés szerint telepített futtatásakor az S / S „Print kiadási formák.”
A formáció egy sor technológiai eszközök tervezett műszaki eljárással nyomja meg a „Print kiadási formák” Carus - Integrator. A képernyőn megjelenik egy ablak a „Nyomtatás kiadási forma folyamat”: ez mutatja a rendelkezésre álló formák és a lehetséges (saját belátása szerint az ügyfél) technológiai dokumentumokat.
Ábra. 3.63. Window „Nyomtatási formában folyamat.”

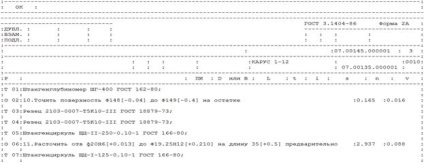

Ábra. 3.64. Működési kártya CAD TP "Caruso".
Irodalom CAD TP
a) Az alapvető szakirodalom:
b) a további olvasás:
1 CAD termékek és eljárások mérnöki. / RA Allik stb -. L. Machinery, 1986 -319 o.
2. NM Kapustin, V. Pavlov és munkatársai. Dialog tervezési folyamatok. - M. Engineering. -255 1.983 s.
3. 4. SP Mitrofanov et al. A számítógépek a technológiai gyártás előkészítése. Szerkesztette SP Mitrofanov - M. Engineering 1981
