Készíts egy vezetősín körfűrészekhez saját kezűleg
Amikor dolgozik egy kézi körfűrész akut kérdés egyenessége vágás. Két fogalom zökkenőmentes sor:
Rögzítés a padon látta (pad) ténylegesen szállítóberendezések.
Egy ilyen szerkezeti kéziszerszámok tartósan rögzíteni az asztalhoz, és a munkadarab mozog a sín mentén. A minőség a vágás magassága, de vannak komoly korlátai a méret a feldolgozott anyag.
Betakarítás van szerelve stacionárius és vezetősín telepített hordozható körfűrész.
Az ilyen szerkezet a méret a vágott munkadarab lehet bármilyen dolog - hogy egy erős rögzítő eszköz egy körfűrész. kéziszerszám gyártó gondoskodott a felhasználók, és eladásra kínál különféle kész eszközök.
Iparilag előállított útmutatók kényelmes és biztonságos. Általános szabály, hogy azok fel vannak szerelve precíziós vonalzók, néhány lehetővé teszi, hogy állítsa be a szöget a lapát szögét. Az anyagot választjuk oly módon, hogy az megszüntesse holtjáték és hézagolási során eszköz mozgást.
Egy pár, amely egy barázda és a csúszó védett behatolása elleni vágott termékek, és nem igényel kenést.
Azonban ezek a készletek drágák, és sok hazai mesterek a vasúti körfűrészekhez saját kezével.
Fontolja meg a lehetőségeket, önálló Megalkottunk házilag „Kulibina”.
FONTOS! Kézi körfűrész forrásai a megnövekedett kár, így a termelés házi eszközök alapján azt kell megfelelniük a biztonságot.

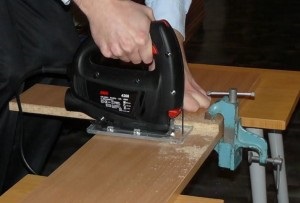

A legegyszerűbb lehetőség -, hogy hagyja abba vágás
Készülék széles körben használják, ha vágás kirakós.
Works elég hatékonyan, azonban alkalmas korlátozott kézi körfűrész. A gumiabroncs nyomódik a munkadarab útján bilincsek. Konzol túlnyúlik a munkalap alulról és felülről.
Az eredmény egy korlátozása a hossza a vágás. A bilincs nyugszik szállítószalagok motor, és meg kell tennie a kettévágott. Így a szélén minőség csökken, akkor kialakítható egy lépést.
Bármilyen mester megmondja - a minőségi vágás érhető el, ha a fűrész folyamatosan mozog az elejétől a végéig a munkadarab.
Az ipari minták patentolja kívül a vonal, és nem zavarja a szabad áthaladást a szerszámot.

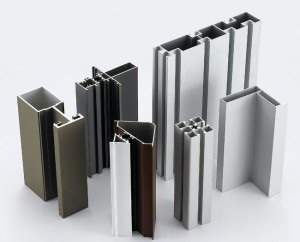

Házi útmutató készül egy másik profil a kész eszköz, amely egy olcsó. Vásárlások hosszú alumínium szabály (és a stressz) a vakolat, vagy esztrich.
Ennek költsége 3-4 száz rubelt. Az eszköz egy profilja komplex alakú, lapos horony a hátoldalon, hogy állítsa be a fogantyúkat. Rögzítése bilincs a hatlapú anyát. nem alkalmas a célra.
Donorként rejtett bilincsek lehet használni csavarmentes gyorskioldó bilincsek, amelyek szintén kedvező árú. A fő előnye a design - levehető felső mancsát.
Távolítsa el. Ugyanakkor - az eszköz bármikor visszatérhet az alábbiakat, és nem használja fel más célra. Ahelyett, hogy a tengelykapcsoló gyártása és rögzítése egy darab csúszkák politetrafluoroetilén vagy polipropilén. A fő szempontok, amikor kiválasztják az anyag - ereje és alacsony súrlódási együttható.
Process előgyártmány használhatja a malom, vagy kézifűrész finom fém háló. A második esetben van szükség, mint mondják, „hogy módosítsa a fájlt.”
Testreszabott csúszkát a groove. Slip nélkül kell tacking, ugyanakkor erős játék is nincs szükség. Különösen nincs szükség kipróbálni, ebben szerelvény rögzítésre.
Rögzítse a csúszkát a felső bilincs a gumiabroncs. A vegyület legyen szilárd, mert a vágási művelet közben nem lehet szándékos felszabadítása, ez vezethet sérülés vagy az előforma.
Mi hatékonyságának ellenőrzésére a design. Házi vezetősín tartják biztonságosan, nincs holtjáték.
Az ilyen szerkezet lehet kezelni bármilyen méretű tábla, mint elég vonalhossz. A mi esetünkben ez 2 méter. Figyelembe véve mozgásteret a szélek körül, hogy rögzítse a bilincs - üzemi hossza 1,5 méter. A legtöbb háztartási munka több, mint elég.
Ha kérése hosszabb - akkor a megfelelő méretű, 2,5 vagy 3 m. A legésszerűbb csomag - három méteres vonalon. Belőle, akkor levágta egy darab 50 cm hosszú, és akkor két sorban - a munkadarabok nagy területet, és meglehetősen szűk deszka.
Mi folytat vizsgálatokat. vágási vonal tökéletesen egyenes, szabad átjárást, semmi sem akadályozza meg a körfűrész.
És ami a legfontosabb - vásárolt a műszer ne menjen tönkre az eszköz gyártása során. És rögzítse, és bármikor vissza az eredeti állapotába, és használják a tervezett célra. Labor költségei minimálisak - valójában csak csúszka.
A kiterjesztett vezetősín körfűrészekhez saját kezűleg
Amikor sok előnye van, az előző design jelentős hátrány. Meg kell folyamatosan figyelemmel kíséri az oldalán a bilincs test szállítószalagok a felállás. Ha a szélessége a vágott, amikor a munkadarab vágása során túl magas - egyszerűen nem elég karok hosszát.
Hozam - alkalmazása egy kocsin, golyóscsapágy. A design nem egy ilyen költségvetés (legalábbis a csapágyakat kell vásárolni), de azt a képességét, hogy fedezze az összes költségeket. A működési elve látható az ábrán:
Fémlapok és a kocsi sarkában készül. Ha a szélességet lehet alkalmazni szárny bilincsek telepített mobil slot. Profilja komplex alakja szerzett az üzletben alumínium építőanyagok. Sok lehetőség van a fő hangsúly, hogy a csapágyak a tetején és az oldalán. Például - az alábbi lehetőségek közül.
A profil kell biztosítania a rögzítő C - alakú bilincs gumi belsejében. Akkor vásárolni kész design a kiválasztott pár kocsi és a vasúti.
Minden attól függ, a költségvetés az eseményt. Az egyetlen utasítás szállítószalagok szorosan illeszkedik a kocsi.
FONTOS! Szükséges, hogy szigorúan párhuzamosság a fűrészlap mozgása a vonal mentén, vagy vágni egy laza vágott.
Ezt a gumiabroncsot készül a saját kezét, lehetővé teszi, vágja ki a munkadarabot egy nagy terület. A mozgás fűrészek könnyű és sima, etetés végezhető mindkét karját, és a láncvezető.
Rail gérvágó doboz kézi szállítószalagok
Ezek a szerkezetek szintén alkalmasak ráérős egyetlen vágási felületek. Abban az esetben van szükség, hogy gyorsan és pontosan vágjuk nagyszámú táblák - a munkát kell végezni lassan. Ezután a vasúti gérvágó doboz.
szükséges gyártásához:
- Két fém zárójelben az azonos profil és a hossza;
- A sík alapja (rétegelt lemez vagy forgácslap legalább 15 mm vastag);
- A csavarok és anyák az azonos méretű, 4 db.
Egy kissé nagyobb távolságra a munkadarab vastagságának megfelelően rögzítve útmutatók sarkok. Az igazgatóság szabadon mozoghatnak a sínek alatt, és ugyanabban az időben, fűrészelés lemez nem lehet túl magas.
Mivel a csapok csavarok segítségével. Fontos, hogy tartsa be a párhuzamosság és forgalomba részei az azonos síkban. Kép világosan illusztrálja adaptáció:
Szerszám talp csúszda mentén szabadon vezetősínek, lehet ragasztott PTFE szalagok, amelyek csökkentik a súrlódást.
De ez bölcs beállítani a kerék - például golyóscsapágy. Így viszonylag munkaigényes, de a rendszer nagyon hatékony és biztonságos. Ha azt szeretnénk, hogy győződjön meg vágások szögben - tövénél elég csavar a két csavart, amely alapján a fórumon.
