Készítsen bármilyen tervezési kezdődik rajzok a fejlődés, és annál pontosabban készül, a jobb és biztonságosabb lesz az eredmény. Ugyanez vonatkozik a garázsajtót, azt is megköveteli, jól megírt és rajzolt a rajz a helyes és következetes telepítést. Kapuknál kezüket, hogy szinte minden, ha van legalább egy minimális ötlet, hogy mi van a design, és van egy alapvető ismereteket a szerszámokkal.
Tekintsük a fajta garázskapu, az úgynevezett konzolt. Bár a legtöbb ilyen kapuk nevezzük csúszó vagy gördülő. Az alapja az ilyen típusú készülék tartalmaz görgős csapágyak, amelyekre a kapu nyitási, elhajt a nyitási irány. Ez a cikk ad részletes útmutatást, hogyan lehet a garázs tolóajtók kezüket, rajz, tervezés, és alapvető működési elvek.
Hajtóberendezés garázskapu tolókapu
Berendezés ilyen típusú kapu magában foglalja a 8 fő részt, amely által emelkedett és a munka az egész struktúrát:
- támogatása gumiabroncs;
- fedezésére;
- állítható állvány;
- a görgős megtámasztás;
- a vezetősín;
- kivehető tartógörgővel;
- alacsonyabb elkapó;
- felső vonzza.
Az alábbi sematikus ábra a toló kapuk mindezen részleteket.
Részletes rendszer tolókapuk
Az egész készülék alapja egy alapot a tetején, amely támogatja a két görgő készlet, és az alsó széle a penge hegesztéssel vannak ellátva a vezető sugár. Mindkét fiók támogatja a teljes terhelést a design a kapu, így azok könyv, valamint amiatt, hogy az elmozdulás következik be. Állványként alapul támogatja, akár beágyazott csavarokat.
A konzolos része a cél hordozó egy görgőt, amely görgők helyezkedik el a tartógerenda. Az előnye az ilyen típusú kapu a kényelem és a könnyű nyitás őket kézzel, valamint a design tartja a meghajtó megbízhatóságát és a praktikum a hideg évszakban.
Alapzatterv toló kapuknál
Fontos! A gyártás az ilyen típusú kapu biztosításához szükséges merevségét a levél annak érdekében, hogy megbirkózzanak a kapu súlya és a szél terhelés.
Előállítás kapuk kezüket, rajzok, amelyek készült az Ön igényei szerint, akkor sokkal könnyebb lesz. Szerelés és telepítés szerint a rajzok segítenek kezelési hibák elkerülése.

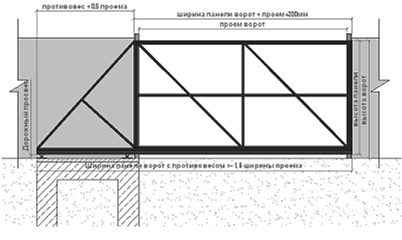

Sablon tolókapuk
Az éves tapasztalattal gyártási modellt fejlesztettünk tolókapuk, amely megfelel az optimális teljesítményt a műszaki és gazdasági jellemzői. Ez magában foglalja egy külső keret készült formázott csövek 60x40 mm méretű és lécezés a cső egy négyzet keresztmetszetű 20x20 mm. Az optimális vastagsága a fém ebben az esetben, a keret 2 mm, és az esztergálás - 1,5 mm.
Frame tolókapuk
Fontos! A gyártás előtt, a keret minden csövet először tiszta, zsírtalanított és alapozott, és csak ezután lehet kezdeni hegesztési alkatrészek.
Hivatkozva az építőiparban a kész fém keret hegesztett sín.
Rajz egy fém ajtókeret szekcionált
Válogatás a komponensek telepítését kapuk
Attól függően, hogy a teljes tömegére az állítólagos kapu a nyílás szélessége, valamint a teljes magassága a szövet választott egy bizonyos típusú alkatrész. Ahhoz, hogy az egyik fő szerkezeti elemeinek a tolólap felelős a működőképességét és megbízhatóságát vonatkozik útmutató.
A szabványos alkatrészek tolókapu tartalmazza:
- görgős kocsi;
- irányítani hossza 5 és 7 m;
- a felső támasztógörgők;
- felső és alsó szeparátorok;
- recézett görgő;
- dugók a vasúti.
Gyártása garázs csúszó, telepítés
Vezetési rajz garázskapu kell a fejlesztés egy szakember, ha nem rendelkeznek a megfelelő ismeretekkel ezen a területen.
Annak érdekében, hogy önállóan előállítani és telepíteni garázskapuk, meg kell vizsgálni jellemzői a tervezése és telepítése az ilyen típusú kapu. Mivel a szövet állítólag mozgás belső oldala mentén a kerítés, erre a célra ez szükséges, hogy elegendő hely álljon rendelkezésre a visszaszorítás kapu.
Távolság a kijelölt rollback kapu távolságban kell haladnia a nyílás szélessége ütemben érték konzolos rész, amely szolgál majd egy ellensúly kialakítása és lezárja a nyílást. Mérete általában körülbelül a fele a szélessége egy nyílás, így annak érdekében, hogy biztosítsák a zavartalan megnyitása a kapu, szükséges, hogy készítsen egy helyén a rögzítő szerkezet nem kevesebb, mint 400 mm.
Vezetési nyitó toló kapuknál
Szerelése alapítvány a tolóajtók
Szerelés tolóajtó garázskapu kezdődik alapot tartalmazó jelölő gödör ásni talaj, gyártása és szerelése a szerelési elem és a végső betonozás gödörbe. Továbbá, ha szerelve automata kapu, ezzel kábelezést. Ezután közvetlenül letelepedni kapu és hátsó pólus, majd készítsen automatizálási telepítést.
Annak érdekében, hogy megfelelően és a telepítésről kapuknál a kezüket, az áramkör vázlatos rajza az alapítvány úgy kell kialakítani, hogy a legapróbb részletekig.
Az elrendezés az alapja helyben előállított kapu visszaszorítás, kezd feküdt a hossza a nyílás széle, ami fele a szélessége a folyosón. A címkén a szélessége sík fal 500 vissza mm.
Rajz Markup pincében tolókapuk
Telepítése tolókapuk
A telepítés elindul a jelölés vonal mozgása a jövőben cél segítségével a kábelt, húzza végig a nyílás magassága 150-200 mm, így a távolság a válasz oszlop 20-30 mm. Továbbá, görgős megtámasztás van rögzítve egy állítható állvány és végzett érintő elülső szélén a támogatást, hogy eltérnénk a pad 150-160 mm.
Szerelés végezzük beállításával a vízszintes pajzs és görgős csapágyak, első párna privarivaya beállításával a második henger szerkezet, és a visszagörgetési a kapu megnyitása, az első hordozóanyaghoz hegesztett.
Fontos! Horizontality tolókapuk kiszerelt csak zárt állapotban.
Annak érdekében, hogy helyesen és következetesen telepíteni kapuknál a kezüket, a rajz, meg kell felelniük az összes tervezett méret a tervezés és a mellékelt elemeket. Minden szakaszban azt is ellenőrizniük kell a kapott eredményeket a jelöléseket a rajzon.
