Jellemzők kapcsolat a termosztát padlófűtés és a villamos energia
Készülék padlófűtés áll szerelési fűtőelemek a padló alatt, és ezt követően összekötő őket a villamosenergia-ellátás. Ez akkor fordul elő nem közvetlenül, hanem keresztül termosztát - olyan eszköz, amely arra szolgál, hogy állítsa be a hőmérsékletet. Padlófűtéseket a termosztát (termosztát) és a villamos energia - a műtét egyszerű, így végrehajtani hivatkozás nélkül profi villanyszerelő. Különösen azért, mert a gyártók általában gondoskodó elektromos szerelvény ábrát a hajótesten a termosztátok. Azonban, ha - egy férfi, hogy nem ismerik a vadonban villany, néhány árnyalattal lehet, nem érted. Igyekszünk figyelembe venni az esetleges vitás árnyalatok és írja le a folyamatot a csatlakozó a termosztátot a padlófűtés rendszer részletes, amennyire csak lehetséges - a „kezdőknek”.
Hogyan működik a termosztát?
A termosztátot használ fenntartani a stabil hőmérsékletet „meleg” rendszer, és a bekapcsolása és kikapcsolása a fűtőlapok (film). A készülék „olvassa” a hőmérséklet-érzékelő és automatikusan kikapcsolja az áramellátást, amint a padlón felmelegszik a kívánt értékre. Ugyanakkor azt is működőképes marad, és továbbra is figyelemmel kíséri a helyzetet. Ha az adó értesíti az eltéréseket a hőmérséklet üzemmódban a hőmérséklet-szabályozó ismét indul a villamos térerősség, és kezdjük el melegíteni.
A legnépszerűbb és megbízható termosztát - mechanikus, elektronikus és a hagyományos. Bonyolultabb - elektronikus programozható. Annak ellenére, hogy jelentős különbségek vannak „töltelék”, termosztátok kapcsolat elvben nagyon hasonló.

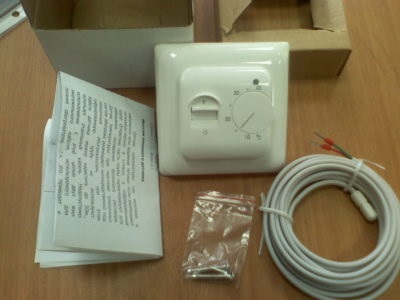

A készlet tartalmaz egy termosztát érzékelő, szerelődoboz, terminálok, telepítése és üzemeltetése
Szerelése és csatlakoztatása a termosztát
A termosztát általában a falra szerelhető, mint egy normál kapcsolót. Számára kiválasztott egy helyet, közel a meglévő vezetékeket, mint például a hálózati aljzat közelébe. Kezdetben, a falon van egy mélyedés, hogy állítsa be a termosztátot szerelődoboz, összefoglalja a vezetékeket (fázis és nulla) hálózatról, és a hőmérséklet-érzékelő. A következő lépés - a termosztát kapcsolatot.
Az oldalon a termosztát található „fészket”. Itt foglalta vezetékes hálózati (220V), az érzékelő és a fűtőkábel.

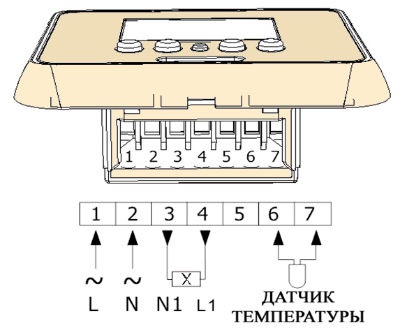

Az általános rendszer a termosztát kapcsolat
Érdemes tudni, hogy a vezetékek össze vannak kapcsolva a termosztát beállítása, különböző színkódolt:
- fehér (fekete, barna) huzal - L fázis;
- kék vezetéket - N nulla;
- sárga-zöld vezeték - földön.
Padlófűtéseket villamos végezzük a következő sorrendben:
- A „fészek” 1 és 2 csatlakozó hálózati vezetékek, a feszültség 220V. Szigorúan tartsa polaritású alkalmazzuk pin 1 a huzal L (fázis), hogy a 2 terminál - a huzal N (nulla).
- A pályák a 3. és 4. kerül padlófűtés szerinti kábel elve: az érintkező 3 - hajtjuk N (nulla), a kapcsolati 4 - vezetékes L (fázis).
- A vezetékek a hőmérséklet-érzékelő (általában beépített a padlón, azaz meghatározzuk a hőmérséklet a padló vastagabb) csatlakozik a „fészek” a 6. és 7. Az alapelvek a polaritás nem szükséges itt megfigyelni.
- Ellenőrizze a használhatósági a termosztátot. Ehhez tartoznak -220V teljesítmény van beállítva, hogy egy minimális hőmérséklet a készülék és a rendszer tartalmaz egy fűtőelemet (forgatásával a fogantyú vagy egy gomb megnyomásával). Ezt követően módosíthatja a fűtési mód a maximális, azaz „programozott” a termosztátot a legmagasabb hőmérséklet, ami lehetséges számára. Helyes a készülék működését a kattintást is, amely jelzi az áramkör áramkör.
Bekötési rajzok némileg változhat, attól függően, hogy milyen típusú és modellek a termosztátok. Ezért a felhasználó nem tévedett, a készülék, mint általában, mondja ki a kapcsolat.

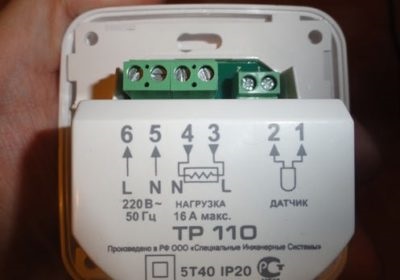

Csatlakoztatása termosztát, lásd a kapcsolási rajzot látható a készülék házán
Kis különbségek kapcsán diktálják és padlófűtéssel felszerelt kábeleket. Szerint a szerkezet és a számos élő, ők vannak osztva egy-és két mag. Ennek megfelelően a rendszer a kapcsolatuk, vannak árnyalatok.
Csatlakozás a termosztát két vezetéken
Két mag fűtőkábel egy védőburkot két áramvezető. Ez a típusú kábel sokkal kényelmesebb, mint egymagos szerkezet, mivel kapcsolódik a termosztát csak az egyik végén. Vegyünk egy tipikus kapcsolási rajz:

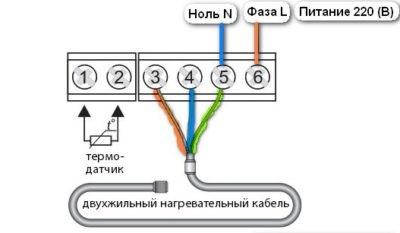

Áramútrajza egy kéteres a termosztát
Látjuk, hogy az azonos, kéteres kábel vezetékek egymás mellett 3: 2 közülük - az élő (barna és kék), 1 - föld (sárga-zöld). On 3. sáv csatlakozik fekete vezetéket (fázis) érintkezve 4 - kék (nulla) az érintkező 5 - zöld (föld).
A készlet a termosztát, amely áramkör mi csak nézett, nem tartalmaz földelőérintke. Amikor földi terminálok álló beépítési sokkal könnyebb.
Két világoszöld vezetékeket a PE terminál földelő áramkör
Csatlakozó egymagos kábel
Az egymagos kábel csak egy áramvezető, általában fehér színű. A második huzal - zöld - földelt PE képernyőn. kapcsolat rendszer lehet:

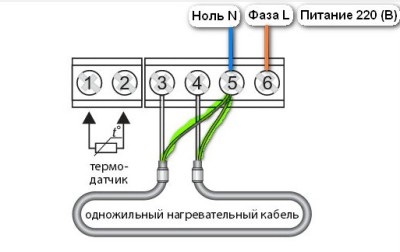

Áramútrajza egymagos kábelt a termosztát
Szigetelje a padlóra a konyhában, hiszen csempe, szalag egy hatalmas, több mint harminc terek, és a téli és a hideg időjárás, így hideg lábak, hogy rémes, kellett szigetelni. Hogyan tegye magát fűtés tudtam, hiszen még három évvel ezelőtt segített a barátjának, hogy szigetelje a padlóra, és itt van, hogyan kell beállítani a termosztátot csak ki a fejemből. Egy ismerős, mint egy gonosz repült Görögország dolgozni - és okos, hogy mit kell csinálni. Minden, a munka majdnem kész, majd a végén ezt az ellentmondást. Már azt hittem, hogy hatására a mester, és ez nagy kár, de ő mindent végén úgy elcseszte.
Üdvözlünk! Úgy döntöttünk, hogy telepítse a meleg padló önállóan és nehézséget: vásárolni padlófűtés termosztát és az Electrolux ETV-16 akasztott fel lerakása előtt a szőnyeg vizsgálatára, az ábra szerint. Amikor az aktuális van kapcsolva, és a termosztát a második zöld LED világít, majd vágjuk le a termosztátot és szőnyeg nem fűtöttek. Az utasítás azt mondja, hogy ha csatlakozik a hálózathoz, a hőmérséklet-szabályozó világít a kék LED (ami azt jelenti, hogy be van dugva, és kész), és ha viszont ez a padlófűtés (esztergálás kerék) zölden világít. Ebben az esetben a kék LED világít kezdetben, amikor csatlakozik a hálózathoz, minden úgy történik, ahogy azt fentebb leírtuk, a kerék forgása is, nem változtat semmin. Egy érzés, hogy valami működik, és nem engedte, hogy vegyenek részt a termosztátot. Mi lehet a baj?
Victor, ha réz vezetékeket, és megfelel az állványt. És ha alumínium, akkor jobb, ha nem kockáztatni. És figyelembe véve, hogy mennyi villamos energia lesz a szél - ez attól függ, mit veszünk, és a fűtőelem, W, ők mások.
