Ionophone saját kezűleg
A szóban forgó készülék egy ionophone ének ív. Tény, hogy ez a tiltás - oszcillátor audiomodulyatsiey. A végső hangzás ionophone számos tényezőtől függ, de a megfelelő beállítás / választás elem, ez elég jó. Amikor etetés 12 készülék fogyaszt 70 watt.
Figyelem! Megérinteni BB szekunder tekercs következtetéseket nem lehet! Akkor fennáll a veszélye az égési sérülések és / vagy áramütést okozhat!
A fő áramköri elem - KT825G bipoláris tranzisztor. A munka, ő nagyon felmelegszik, így eltart egy jó hűtőborda, az én esetemben (a legjobb megoldás nem találtam) tranzisztor olyan számítógépre telepíteni egy radiátor hűvösebb.

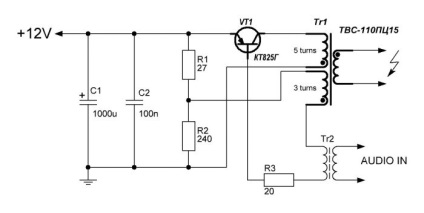

Sematikus rajz ionophone:
Mintegy eszköz adatait

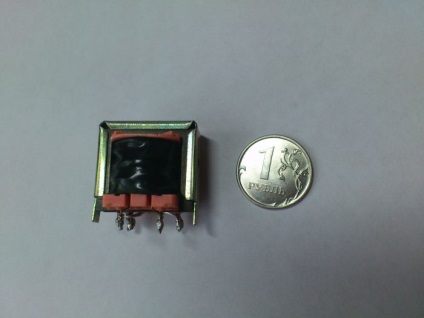

R1 - 2 W, R2 - jelentése két ellenállás 470 ohm 0,25 Watt párhuzamosan kapcsolt (lehet cserélni egy 240 ohm 1 W), R3 - 1W. Tr1 - televíziós vonal transzformátor TBC 110PTS15 első két tekercsek vannak feltekercselve kézzel a szabad oldalon a mag - az első öt huzalmenetre egy 1 mm átmérőjű, (2 mm-es szigetelt) és a második 3 tekercs fordul ugyanabban vezetéket, a szekunder tekercs használt értékes - 14-edik kimenetre az alsó és a 15. PIN (felső) egy nagyon kanyargós. TR2 - egy transzformátor (képet az alábbi képlet mutatja) egy vas magot keresztmetszetű a mágneses kör 0,54 cm ^ 2 (és működik egy nagy keresztmetszetű). VT1 lehet helyettesíteni: KT818, BD242. A hatalom megváltoztatni a polaritás: KT827, KT819, BD243. Amikor kicseréli egy alacsony teljesítmény tranzisztorok, a hang lesz csendesebb.
Beállítás teljesítmény ionophone
A teljes berendezés a zárt teljesítmény berendezésben fázishelyes visszafutási transzformátor tekercsek a diagramon tartalmazza a tekercsek orientációja a felső (15-th) kimenete a szekunder tekercs.
Hang elsősorban attól függ, TR2 vagy inkább annak együtthatója átalakulás, hiszen viszont függ a kiválasztott hangforrás - az én esetemben: a hangforrás egy tranzisztor ULF 2W (két watt 4 ohm), a primer tekercs (amelyet alkalmazni audiojel) tartalmaz 75 huzalmenetre 0,5 mm átmérőjű, és a szekunder tekercsek 15 huzal 1 mm átmérőjű. Átalakítási tényező az én esetemben, az 5. szekunder tekercsének ez a transzformátor kiválasztott / van tekerve úgy, hogy a DC ellenállás lehet figyelmen kívül hagyni. Az elsődleges van tekercselve alapján a kívánt eredményt - a tényező. Átalakítás közelebb van 1, a hang az ív hangosabb, de nem lesz több torzítás, és minél közelebb az 5 (vagy több), a hang halkabb, de a torzítás kevesebb lesz. Továbbá, a hangminőség súlyosságától függ IV az elektródák a szekunder tekercs a vonal transzformátor.
PCB 2 van jelen elem nem a diagramon jelezve, két 12 érintkező számára a hűvösebb, és 2,2 kOhm-os ellenállás egy teljesítmény LED jelzésére. Csatlakozó VT1 és Tr1 hogy a PCB-n keresztül a számítógép csatlakozóját és hálózati csatlakozó és TR2 terminálokon keresztül rögzítő.

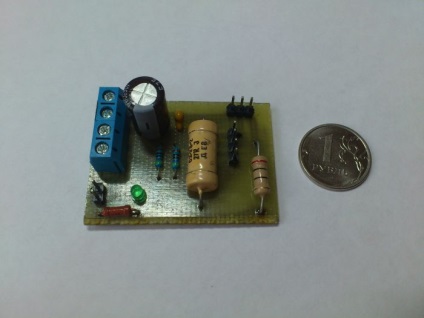

Képek a PCB:
Amikor felekezetek ezek a részek ív nyúlik akár 2 cm, a hang tiszta és elég hangos. Ha nem mellékelt audio jelet TR2, akkor a készülék lesz egy egyszerű step-up feszültség átalakító.
A fénykép eszközök a munkát?
