Integrált tervezés Építőipari
Ez a cikk ismerteti a technológia integrált tervezés által kifejlesztett SCIA és a Nemetschek cégek, tekintve összehasonlítás és kommunikációs együttműködni más szoftver technológiák (IFC), jelenleg létrehozásához használt információs modellek építési projektek.
Interoperabilitás (átjárhatóság)

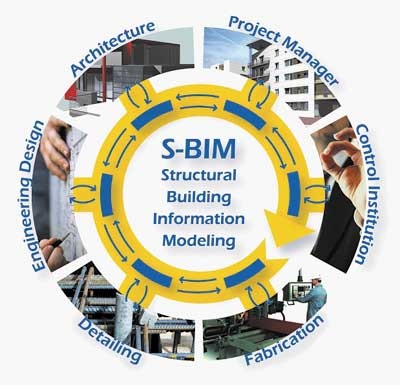

A fő előnye az építési világ elérni jól koordinált, összehangolt munkája szakemberek különböző irányokba. Hozzáférést és annak cseréjét az épület kapcsolatos információk teljes életciklusa alatt az épület valósul bevezetése tervezési és kivitelezési folyamat BIM (Building Information Modeling - építési információs modell). Használata 3D-modellek az intelligens vezet jobb dokumentum az építési projekt (rajzok, leírások, beszámolók, becslések stb) és termelékenyebb közös szakértői munka miatt az átadás a modellek egyik projekt a többi résztvevőt. Reakcióvázlat együttműködés segítségével BIM az ábrán látható az oldalsávban.
Számos által végrehajtott feladatok különböző résztvevők tervezési és kivitelezési folyamat, kommunikálnak egymással cseréje révén felhalmozódó információk a 3D-modellje az építkezés. Az előnye, BIM koncepció abban a tényben rejlik, hogy a megoldás az egyes problémák (például, a kapcsolat a rajz és részletes rajzok a bármelyikének gyártására közötti kapcsolat építészeti és strukturális modell) azonnal eredményeket hoz.
IFC-kapcsolat CAD és CAE rendszerek
• Számos „domain” az IFC-formátum; az építőiparban közé építészeti, szerkezeti, számítási domének és felrobbant. A legtöbb fejlesztő adataik végre csak egy vagy kettő.
• funkcionalitását az alapvető osztályok és objektumok folyamatosan bővül, hogy van, hozzátéve, több szerkezeti tárgyakat. Ahhoz, hogy hozzon létre egy teljes leírását a strukturális modell, amely képes lenne olvasni az összes szoftver termékek igényel sok időt, így a további információkat épület részletes modellek továbbra is megközelíthetetlen - mint például a modell illeszkedő elrendezést a strukturális modell még mindig nagyon korlátozott, stb.;
• IFC lehetővé teszi, hogy a behozatali és kiviteli adatokat modellt; de nincs olyan mechanizmus, hogy automatikusan frissíti adatait; Mindazonáltal lehetséges, hogy megfelelő eszközöket frissíteni objektumok kerülnek bemutatásra két különböző alkalmazások UUID (univerzális egyedi azonosítóját - univerzálisan egyedi azonosító). Ezek az eszközök képesek a megfelelő működés érdekében frissítse az objektumot, törölni, új, stb ..
• modellek importált és exportált azonos tartományban: ez egy építészeti modell átvihetők egy másik alkalmazás csak azzal a feltétellel, hogy ez is szól építészeti modellek.
Mi teljesen meggyőződve arról, hogy minden komoly szoftverfejlesztő cég fenn kell tartania az IFC. Nemetschek és SCIA vállalatok aktív résztvevői a munkacsoport IFC végrehajtását. Számos szoftver modulok mindkét vállalat fokozatosan bevezetett különböző IFC domének (építészeti, szerkezeti, számítási, felrobbant):
Két Allplan (építészeti modell) és SCIA ESA PT (struktúrális modell) által biztosított közvetlen kapcsolat, ahol a tervezési ciklus befejeződött (lásd., Stb.)
A legtöbb fejlesztő CAE-rendszerek támogatják csak a számítási modell IFC 2x3, amely lehetővé teszi az adatok átvitelét más CAE-alkalmazásokat. Közötti kommunikáció egyetlen domaint modell nem jelenti a kapcsolatot a CAD és CAE, milyen gyakran tévednek.
Az integrált kialakítás (befejezett tervezési ciklusban)
A legtöbb integrált és robusztus technika kölcsönhatásának szakértők a projekt az úgynevezett „integrált tervezés”. Vázlatosan ez így néz ki:
Közvetlen proektirovanie-> CAD / CAE -> Project Modell / Geometry modellt -> Reverse Engineering.
Szinte minden projekt egy iteratív folyamat, finomítás, felülvizsgálata döntések, változások építészeti és építési megoldásokat, valamint módját struktúrák és az épület felépítésére. Így egy integrált megoldás, amelyben a tervező-detailers vagy technikus indulhat létrehozni vagy szerkeszteni a modell bármely szakaszában, áll legközelebb a valósághoz, és a csökkenéséhez vezet közötti időben a tervezési és építési szakaszban az élet az építkezésen.
Reverse engineering rekonstruálja a tervezési modell összhangban geometriai CAD-modellek, ami szintén előnyt jelent.
Végrehajtása az integrált tervezési technológia SCIA szorosan kapcsolódik a közös munka Nemetschek - egy olyan egységes felületen két szoftver platform, az egyik a CAE és a másik a CAD. Komplex CAE-számításokat el lehet rejteni az átlagos felhasználó CAD.
Platform SCIA ESA PT (szakmai technológia szakmai technológia) utal az CAE-modellezés, ideértve a teljes szerkezeti és számítási modell elemeit és szerkezetét beton és fém szerkezetek. SCIA konstrukciós elemeket közvetlenül csatlakozik a megfelelő elemek belsejében Allplan platform miatt Nemetschek Object Interface (NOI). Keresztmetszet profilja acél és vasbeton szerkezeti elemek át egyesével.
Ezzel szemben alapuló IFC formátumú felület modellek közötti egyetlen domain volt kommunikáció a végrehajtott CAD és CAE-modellek (mindkét irányban).
Az integráció több, mint egy import / export. Íme néhány további előnyöket merültek köszönhetően ez az integráció:
• frissítési mechanizmus tartja a CAE-és CAD modellek kompatibilis; külső adatokat (például, a tervezési adatok) van tárolva, mint Blob-tulajdonságok (Binary Large Objects);
• címke elemek kerülnek az asszociatív nézetek, tárolt és naprakésszé a változás után;
• Frissítés és változás lehetséges bizonyos kiválasztott részei a szerkezet; fognak át egy másik alkalmazás:
- változtatni horgok vagy átmérője betonacél jár gyors újratervezés struktúrát (vagy allokáció)
- változtatni a csomópont típusát fém vezet a újratervezés;
• gyors prototípus gépek egyik platformról a másikra hatás:
- parametrikus modellezés épületszerkezetek (modul SCIA ESA PT)
- határozza meg a tervezési sablont felhasználók (modul SCIA ESA PT)
- SCIA utal, hogy a funkcionalitás a Allplan platform esetében erősítő elrendezés.
Más CAD-rendszerek, mint például Revit (Autodesk), SCIA is fejleszt egy rendkívül funkcionális felület; Revit egy API (Application Programming Interface), amely lehetővé teszi, hogy csak részben hajtsák végre a technológia integrált design. SCIA közötti csatlakozást biztosítja Revit Structures és elszámolási modell SCIA ESA PT. Ez azt jelenti, hogy a kezdeti geometria és a terhelés átkerül Revit Structures közvetlenül SCIA ESA PT. Változások a tervezési modell lehet hozni a strukturális modell Revit.
A tervezéstől az értékelés, az építőipar és feldolgozóipar
A közötti integráció a tervezés / design és a geometriai modellezés lerövidíti a tervezési folyamat, miközben növeli a hatékonyságot. Sőt, a teremtés egy teljes modell az építkezés a jövőben azzal az előnnyel jár - az munkafolyamat a végső a projekt végrehajtásához. BIM-modell szellemi erősségeket, például azt végrehajtani Allplan, az integráció számos további funkciót egyetlen platformon. Íme egy kis lista róluk:
• előregyártott beton: az automatikus létrehozását rajzok a gyártás és a gyártási folyamat tervezés komplett moduláris elemek;
• gyártása fém: automatizált létrehozása rajzok és anyag leírásokat;
• építési tervezés: ütemterv járó 3D-modell;
• Vagyonkezelés: a folyamatok dokumentálása és feladatok, változás-menedzsment, karbantartás és így tovább.
Ezek a példák illusztrálják a munkaképesség előregyártott kombinálva Allplan platform. Interoperabilitási különböző eljárásokat ismertet a következő: építészeti átfedés osztva előre gyártott elemek; előre gyártott felső határok kiszámítása az erő és a számítás alapja eredmények automatikusan írt megerősítő termékek, hálók és rudak; továbbá automatikusan generált rajzok gyártógépek előre gyártott elemek; beérkezett adatok átvitele az ellenőrzési program hegesztő robotok, gyárt szemek. Ennek alapján nyilvánvalóvá válik, hogy az integrált tervezési társított csomagokat az automatizált gyártási folyamat ellenőrzése termékeket biztosít óriási lehetőségeket a virtuális szimuláció a folyamat „a tervezéstől a gyártásig.”
Megoldások az építőiparban az integrált tervezési
Építőipari, sőt, sokkal több, mint az épületek építése és szerkezetek. Minden sarkából a világ folyamatosan valami, ami alatt áll, vagy rekonstruáló infrastruktúra (hidak, utak, kikötők).
Minden piaci szegmensben, különösen az iparban, ez egy óriási előny lehet elérni a megfelelő integrált megoldásokat.
Sikertényezők vannak kialakítva miatt tényezők kombinációja:
• kérésére az ügyfél a projektjavaslat és tovább a kínálat halad egy nagyon rövid ideig;
• megfontolásra be kell nyújtani a rajzok és a design jelentéseket;
• Az elmúlt, a szabványosítás elég volt, most a projekteket be kell állítani;
• sok esetben alkalmazott ismételt időről időre struktúrát (vagy annak egy része);
• előírja, nagyon gondos előkészítése az építési (részletes rajzok, leírása anyagok és így tovább.);
• kommunikációt igényel logisztikai-és ERP-rendszerek;
• kiemelkedő szerkezeti megbízhatóságát.
Az elmúlt néhány évben, Nemetschek részt vett több projekt az automatizálás a vállalatok, amelyek integrált tervezési kritikus volt: az ipari állványok (acél, alumínium), a rendszer előre gyártott moduláris acél épületek (pl www.astron.biz) vagy vasbeton, állványozás rendszerek az üzem tervezése, tornyok, állványok és ideiglenes építmények (koncertek, sportpálya) rendszerek tetőkhöz, napellenző, és így tovább.
A leginkább részletes illusztráció adott állványzathoz - ott lehet tekinteni minden szempontból az integrált kialakítás: gyors prototípus (parametrikus alkatrészek Szerkezetek), szilárdsági számítás és ellenőrzés a strukturális megbízhatóság, automatikusan generált rajzok és darabjegyzékek / Termékismertetőt.
következtetés
Az integrált kialakítás gyökeresen megváltoztatja és javítja a tervezési folyamat; Ez a legteljesebb végrehajtásának bevezetése az információs technológia építési modell. Integrált nyissa ki a fő CAE / CAD-platformok egyedi megoldások, amelyek nem igényelnek speciális programozás. Könnyű használat és magas fokú automatizáltság a legfontosabb eleme a siker.
