Összeállításánál az elektronikus szerkezetek vagy eltávolítására elektronikus alkatrészek a nyomtatott áramköri néha szükség van több különböző teljesítmény electrosolderers, támogatva egy részük állandó legyen, míg mások időről időre szükség. Hogy bármelyik pillanatban tudni az állapotát egyik vagy a másik forrasztópáka, akkor lehet szerelni egyszerű LED-ek.
A fő probléma ezzel az, hogy hova tegye a lámpát. Ábra. Az 1. ábra egy indikátor diagram, amelyben egy parázsfény lámpa. Ez a készülék az electrosolderers működő AC feszültsége 230 V. indikátor fény HL1 és áramkorlátozó R1 ellenállás a SET-Lena összecsukható fogantyú test „kínai” forrasztópáka 40 W (a tényleges - 30 W), kombinálva vákuumos szívó forrasz (ábra . 2). Lámpa HL1 - miniatűr (átmérő 3 mm és a hossza 8) kisülési alkalmazott importált himba (billentyűzet) kapcsolók (feszültség - 60 V, az emissziós szín - narancs). Annak üvegbura és hozott cyanoacrylate ragasztással gumi narancssárga kiszűrni izzólámpák 12 V 40 mA, alkalmazva az importált rádiót. Izzó fény szűrő részben vissza kifelé, amely a fogantyú ház furat 4,5 mm átmérőjű. Bent a toll lámpa és ellenállás ragasztott első cianoakrilátot ragasztó, majd néhány óra elteltével, egy szintetikus ragasztó „ötös ikrek Suite”. A fénye a lámpa jól látható még a háttérben egy nagyon erős fény munkahelyen.
Ábra. 1. Az áramkör indikátor, azzal jellemezve, az alkalmazott parázsfénylámpa
Ábra. 2. jelzőlámpa HL1 és áramkorlátozó R1 ellenállás
Ábra. A 3. ábra a mutató diagram electrosolderers üzemi feszültség 36, 40 vagy 42 V. A funkciója maga a mutató végez kis méretű (hosszúságú nélkül sárgaréz kapcsolatok - 32 mm-es) figyelmeztető lámpa izzószál névleges feszültségre 60 V és 50 mA. Ez a lámpa nehezen szerelhető fel a fogantyút electrosoldering, így kerül egy részén áttetsző műanyag házban a marker, amely be van helyezve a hálózati kábelre és néhány centiméterre a kilincset a forrasztópáka (ábra. 4). Ahelyett, hogy az említett lámpát lehet használni más hasonló értékeit üzemi feszültség és áram (például, 48 V és 60 mA). Jellemző ez a mutató, hogy a lumineszcencia is jól látható minden szögből.
Ábra. 3. reakcióvázlat electrosolderers indikátort az üzemi feszültség 36, 40 vagy 42
Ábra. 4. Figyelmeztetés iámpaspiráiia névleges feszültségű, 60 V és 50 mA

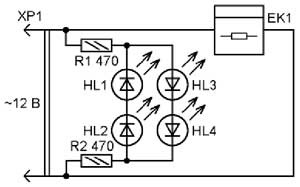

Ábra. Scheme 5. LED
Ábra. 6. LED HL1 - HL4 - SMD teljesítményű PCB
Ábra. 7. Telepítés mutató
Beállítása egy áramkorlátozó ellenállások arányosan kisebb vagy nagyobb ellenállást, egy ilyen mutató lehet alkalmazni, hogy electrosolderers tervezett üzemi feszültség a 6 vagy 24 V egy egységesebb eloszlása termelt hő két azonos áramkorlátozó ellenállást egy helyett nagyobb ellenállást szerelt belül az indikátor házban.
Reakcióvázlat LED lehetővé forrasztási tervezett művelet váltakozó áram feszültsége 230 V, ábrán látható. 8. A LED-ek HL1 és HL2 tartalmazza az anti-parallel, a jelenlegi keresztül ezen ellenállások korlátozzák R1, R2. A szerkezet be van szerelve a kis hálózati csatlakozót (9.). Ez nem volt észrevehető alkalmazott hő szuper fényes SMD-LED-ek világítanak színű (használt autó sztereó gombvilágítással). Az átlagos jelenlegi keresztül a LED-ek - körülbelül 640 mA feszültségen 230 V. A teljes ellenállása a ellenállások R1, R2 jelentése olyan módon, hogy ne sérüljenek meg, és a csatlakozó háza a feszültség legfeljebb 420 V.
Ábra. 8. ábrája LED lehetővé forrasztás
Ábra. 9. A telepítés LED HL1 és HL2
A telepítés megkezdése előtt gondosan forrasztani a LED szegmensek vékony sodrott vezeték szerelhető teflon szigeteléssel (speciális szerszámok nélkül, hogy erre nem lesz könnyű). Ellenállások sárgaréz forrasztva a dugós érintkezők, LED-ek szerelt különböző irányokba fúrt lyukak dugó. Belül vannak ragasztva ragasztó „ötös ikrek Suite” kívül - tsianakri-Plate vagy átlátszó epoxi ragasztóval. Következtetések ellenállások forrasztott vezetékek rájuk ragasztott a szervezetben a dugó BF. A ragyogás kristályok a LED-ek is jól látható, még a legvilágosabb környezetben a munkahelyen.
Az összes fotó mutatók jelennek üzemképes állapotban van. Ahhoz, hogy rögzítse a pozícióját a tápkábelt forrasztási használt mutatók fehér vagy átlátszó etilén-vinil-latsetatny ragasztó. Ahhoz, hogy izolálja a vegyületek és a kiegészítő rögzítés alkatrészeket használnak mutató megfelelő átmérőjű hőre zsugorodó cső. Amikor forrasztó eszközök leírt kopáskijelző az is kívánatos, a tápkábelt, két vagy három hőre zsugorodó cső szegmens valamivel nagyobb átmérőjű, de nem alá őket hőkezelésnek. Ez lehetővé teszi, ha szükséges, könnyen megjavítani a sérült tápkábelt, a művelet electrosolderers gyakran megesik. Összefoglalva, meg kell jegyezni, hogy lehetséges, hogy egy izzó huzal beépített LED világítás, cserélje ki őket, ha az elektromos vezetéket a riasztás közé forrasztás helyett rögtönzött mutatók.
