Huzal ellenállások 1
Banki ellenállások jellemzően történő felhasználásra terveztek e láncokat, ahol elszórtan nagy kapacitású, az alkatrész tervezett 50 watt, gyakori, valószínűleg talál komponensek tervezett teljesítmény 1 kW. A ellenállása ellenállások átfedés több bitből, mint a fémmel ellátott film ellenállások, azonban korlátozza az ellenállás érték általában körülbelül 100 ohm.
Gyártása során huzal ellenállások alapjául alkalmazásának rezisztív használt anyag kerámia rudak vagy csövek. Azonban, mivel a rezisztív alkalmazott anyag magas ellenállás huzal vagy szalag, amely köré van tekerve egy rúd, majd annak végei vannak hegesztve a zárósapkák, utólag hegesztenek ellenálláskontaktusok. Ellenállások, amelynek egy kis szórási teljesítmény (20 watt) ezután borított kerámia máz, az elmozdulása megakadályozható a tekercsek a huzal és a tömítő elem maga. Ellenállások nagy teljesítményre tervezték, lehet zárósapkák és csavar szerelt extrudált alumínium képernyők, hogy biztosítsa a jó hőelvezetést a rezisztív elem külső hűtőborda. Azonban ellenállások nagy ellenállást általában nagyszámú, szorosan elhelyezett fordul a nagy ellenállás vékony vezetékek, így a valószínűsége a ív közötti szomszédos tekercsek meghatározza a nagysága az üzemi feszültség, és ez a tényező is nagyobb hatást gyakorol a legnagyobb megengedett veszteségi teljesítmény.
Az öregedési folyamat huzal ellenállások
Zaj és induktivitás huzal ellenállások
Mivel a rezisztív elem egy vékony film ellenállás spirális pályát, akkor a mennyisége feleslegben zaj azok arányban esik rájuk DC feszültség (körülbelül 0,1 V / V). Ezzel szemben, a befolyása a felületi szavak hibák (nézve tekintetében a keresztmetszeti területe a huzal használt a huzal ellenállás) lesz egy kis hányada, így a hatás túlzott zaj lehet jelentéktelennek, amely lehetővé teszi előnyösen, hogy használni őket, mint egy ideális anód terhelés alacsony zajszint előerősítő folyamatokhoz.
Tekercselt ellenállások, mint a fojtótekerccsel, még abban az esetben, ha a kerámia mag relatív mágneses permeabilitása # 956; ≈ 1 (ami miatt összehasonlítható az induktor nem rendelkező mágneses mag), mindegy, egyes vezeték ellenállás van egy induktív reaktancia, amelynek értéke magas értékeket érhet el, mint az aktív ellenállást.
Az aktív ellenállás a vezető adja meg:
# 961; - fajlagos térfogati ellenállás a karmester,
L - hossza a karmester,
A - keresztmetszet a karmester.
Behelyettesítve területe az első kifejezés, megkapjuk:
Mivel a keresztmetszete a vezetőt egy kör, a felület fejezi ki:
A költségek csökkentése a termelés ellenállások, nagy ellenállás huzal felcsévélve egy mag szabványos méretek. Annak érdekében, hogy hatékony hőelvezetést a környezet és csökkenti a valószínűségét képződését túlhevült régiók a mag teljesen, egyik végétől a másik, az egyik réteg huzal van tekercselve egy infinitezimális interturn rés. A menetek száma a huzal szükséges, hogy teljesen kitöltse a mag, amelynek hossza a C, adja meg:
A teljes hossza nagy ellenállású vezeték biztosítja:
Behelyettesítve ezeket a kapcsolatokat a képlet az R ellenállás, a kapott egyrétegű vezetékes ellenállás:
Az induktivitás L arányos n 2. és mivel az n arányos 1 / d, a
Az egyszerűség kedvéért, akkor feltételezhetjük, hogy az ellenállás értéke fordítottan arányos a d 3:
Mint már említettük a korábbi fejezetekben, van egy aránya az L értéke R ahelyett, hogy az abszolút értékeket. ezért:
Ez az eredmény nagyon fontos, mert ez azt mutatja, hogy az arány értéke L / R növekedni fog, ha vastagabb vezetéket. Ezért várható, hogy a huzal ellenállás egy kis ellenállás értéke nagyobb lesz induktivitás értékeket. Ez az elmélet tesztelték összhangban paramétereit mérő komponenseket, amely lehetővé teszi, hogy használják a különböző helyettesítések és ekvivalens áramkör modell huzal ellenállások. Mivel ellenállások voltak alumínium lemezek, azt várnánk, hogy a csökkentés induktivitás befolyásolja a hatását transzformátor interakció rövidrezárt tekercs az elektróda, de az ezt követő nyitási ellenálláson azt mutatja, hogy az átmérője a tekercs csak fele volt az értéke a belső átmérője az elektróda, amely magában foglalja egy gyenge kötés, és egy kis transzformátor reagáló (ábra. 5.1).

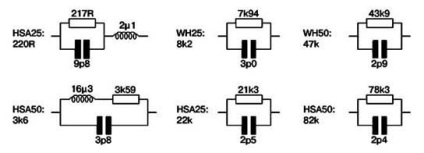

Ábra. 5.1 ekvivalens áramkör a tényleges típusú huzal ellenállások
Mint látható a fenti modellek ellenállások kialakítva alátámasztja azt az elméletet mérési az a tény, hogy csak egy kis ellenállású huzal ellenállások jelentős induktivitásértékkel. Ezen túlmenően, egyes ellenállásokon számítási modellek teszteltük egy sor változás a frekvencia 100 Hz és 100 kHz annak érdekében, hogy meghatározza a fáziseltolódás szögét képest ideális ellenállással. Csak 220 ohm-os ellenállást feljegyeztük mérő készülék eltérést 0,2% volt.
Minden helyettesítő áramkör van jelen egy kis sönt kondenzátor (parazita kapacitás az ellenállás), ahol, ha az ellenállás értéke volt jellemző ellenállások használunk az anód terhelés, a kapacitás értéke a párhuzamosan kapcsolt kondenzátorok gyakran hajlamos arra, hogy a értéke 3 ± 1 pF, azaz érték arányban az értéke a parazita kapacitások, amelyek jellemzőek a valós áramkörök.
Összegezve a fenti, meg kell jegyezni, hogy az induktivitás huzal ellenállások elhanyagolhatóan kicsi, ha a fajlagos ellenállást meghaladja a 10 ohm, de a csökkenés az ellenállás értéke az ellenállás, a nagysága az induktivitás nagy lesz. Ez a felismerés nagyon előnyös, mivel a szokásos kaszkádok segítségével vákuum csövek, a terhelési ellenállás értéke RL> 10 ohm, az ellenállás szükséges, amelynek nagy teljesítmény disszipáció. Mivel a katód előfeszítő ellenállások ellenállás, mint egy szabály, Rk <1 кОм, но на них выделяется небольшая мощность, поэтому в качестве таковых можно использовать металло-пленочные резисторы, а также специальные безиндуктивные компоненты, которые обычно предназначаются для применения в измерительных мостах.
A fő kiválasztási kritériumait az ellenállás áramkör
• Először is, meg kell válaszolni a kérdésre, hogy a kívánt összetevő köze a teljesen pontos ellenállás értéket. Ha az ellenállás használják egy áramkörben meghatározására működését a szűrő áramkör, vagy hangszínszabályozó, szükséges használni ellenállások, amelyek nagy gyártási pontosság (esetleges tolerancia a névleges értéknek kell lennie 0,1%). Erre azért van szükség, hogy minimalizáljuk a frekvenciamenet korrekciója pontatlanságokat.
• Precíz kiválasztása. Az Ön alkatrész megállapodott a paraméterek pár? Anód terhelés a differenciál erősítő összhangban kell lennie, azonos megállapodott kell kiválasztani megfelelő elemek a szűrő áramkör az egyes sztereó csatorna.
• A pontosság az összes többi ellenállások lehet, 5%. Ellenállások olyan pontossággal a leggyakoribb.
Ez felmelegszik ellenállást más szorosan található összetevők? Hogyan változott a fűtőértéke az ellenállása? Fogja viselni az ilyen változások kritikus természete? A megadott útmutatás említettük, sok problémát el lehet kerülni!
• ha használt áramköri elem kerül kiszámításra az a feszültség az áramkörben, különösen, ha a maximális jel? (Vizsgálata ez a tényező nagyon fontos lehet abban az esetben, a rács előfeszítő ellenállás nagy teljesítményű vákuumcsövek, amelynek alacsony erősítés értékét, például a lámpa 845)
• Ne visszaesését okozza a DC ellenálláson eső feszültség elfogadhatatlanul magas szintű felesleges zaj? Ha igen, akkor fontolóra kell vennie a tömeges fóliával vagy huzal ellenállások.
Teljesítmény ellenállás szórás
Vajon a szint által felemésztett teljesítményt az ellenállás elegendő minden üzemmódban? Az AC hangjelet jelentősen felhevíti az ellenállást okoz változást a névérték és zavarokat okozhat az áramkör működését? Ha kell használni egy komponens nagy teljesítmény disszipáció, milyen lépéseket kell tenni annak biztosítására, hatékony hőelvezetést által generált alkatrész áramkör? Nem lenne a másik komponens a hő, egymáshoz közel álló elemek, amelyek nagyon érzékenyek a hő szabadul fel?
Kondenzátorok képesek felhalmozni és tárolni az elektromos töltést. A tárolt töltés a két szigetelve egymástól kondensatopa lapokból, amelyek között az alkalmazott külső feszültség. Ha a feszültség a kapacitás lemezek között nincs jelen, és nincs töltés is feltételezzük, hogy a kondenzátor kisült.
Minden kondenzátorok használt villamosmérnöki, a következő két fő részből áll: egy pár vezető lemezek, vagy elektródák, valamint egy szigetelő anyagból nevezett dielektromos, amely elválasztja az elektródot. A legegyszerűbb formájában a kondenzátor két sík párhuzamos lemezek elválasztva vákuum.
Nyilvánvaló, hogy a kapacitás a lakás kondenzátor közvetlenül arányos a terület A saját lemezek, és fordítottan arányos a d távolság közöttük. Ez várható, mivel ha a nyomólemez egy végtelen távolság, akkor csökken díjak lemezek nem hatnak egymásra, és mindegyik lemezt külön-külön nem lesz egy kondenzátor. Ha a töltés halmozódik a lemezeken, abból lehet kiindulni, hogy a készítés bármilyen anyagból a lemezek között k befolyásolják a kondenzátor kapacitása, gyengítése révén a kölcsönhatás a töltött lemezeken. A fenti érvek lehet összefoglalni némileg formális módon, a következő összefüggés:
Annak érdekében, hogy kiszámítja a tényleges érték a kapacitás, szükséges bevezetni néhány állandó jellemző mértékben gyengíti a kölcsönhatás a lemezek között bevezetése miatt a dielektromos. Fizikából ismert, hogy hatása alatt elektrosztatikus erőtér két töltésű elektróda, dielektromos polarizáció lép fel, ami végül egy gyengülése az erejét a területen. Ennek figyelembevételével a jelenség, semmint empirikus tényező k, a képlet meg kell adnia a speciális fizikai mennyiség az úgynevezett dielektromos állandója: hogy az egyenlet az alábbiak szerint:
két permittivities vannak jelen ebben a kifejezést: konstans # 949; 0 ismert, mint az abszolút dielektromos állandója vákuum és az SI-egységek is: # 949; 0 = 8,854 * 10 -12 F / m. konstans # 949; r. Ez jelenti a relatív dielektromos állandó anyag elhelyezve, mint egy dielektromos a kapacitás lemezek között, társított értéke az abszolút dielektromos állandó, ahol a értéke mindig # 949; r> 1.
Egy egyszerű számítás alkalmazásával hajtjuk végre ezt a egyenlet mutatja, hogy vákuum körülményei között (bár egy bizonyos közelítés, akkor feltételezhetjük, hogy a kapott eredmény a légrés feltételek majdnem azonos lehet a kapott eredmény a vákuum feltételeket) lapos kondenzátort, amelynek négyzet alakú lemez 1 m 2, és amelyek egymástól egy 10 cm távolságra, majd egy kondenzátor 88,5 pF. Ha megnézzük a valódi csöves erősítő áramkör, ez nem olyan nagy kapacitású, hasonló méretű kondenzátor, egyszerűen elfogadhatatlan nagy. Természetesen a tényleges tervezési kondenzátorok olyan, hogy a mérete sokkal kisebb, mint a fenti példában.
Csökkentése a lemezek közötti hézag és növeli a lemezek számát
A legegyszerűbb módja, hogy növelje a kapacitás növelése nélkül geometriai méreteit, az, hogy csökkentse a lemezek közötti hézag, így a kereskedelmi forgalomban kapható kondenzátorok távolság értékek közötti értéket 5 mikron vagy ennél kisebb.
