11. A hordó (ábra. 19) szolgál golyó repülési irányba. Belül a hordó van egy járattal négy huzagolás, göndör felső balról jobbra, kamra, és a gázbevezető egyesítjük tvodnoe lyuk. Caliber csatorna törzs és 7,62 mm.
Kívül a hordó: az elülső látvány bázis, a gázkamrát, a hevedert mellékletet, egy felső gyűrű az alsó tömítő támasztó hordó bélések látvány blokk és töltényűr szelet kivágás hurkokkal a kilökő.
1- bázis legyek; 2 - a gázkamrába; 3 - mozgó része a felső nyomógyűrű; 4 - álló része a felső nyomógyűrű; 5 - kézvédő; 6 - Block látásra; 7 - alsó tömítő támasztó gyűrű; 8 - kontaktor felső nyomógyűrű; 9 -antabka
Földi fly (ábra. 20) van egy ütközője rögzítésére a bajonett-kést rés horony levezető és biztosítékot legyek.
A gázkamra (ábra. 21) arra szolgál, hogy a hajtógázokat a hordóból a gázba dugattyú. Ez egy gáz egy nyílással vezérlő, a gáz dugattyú és a gázcső reteszt. Belül a gázkamrába készült ferde nyílás egy vonalban a légtelenítő nyílást a falon a hordó. Kívül a gázcsövet A tér sűrítő A palack gombot.
Ábra. 20 .Osnovanie legyek:
1- felfekvési a nap bajonett kést; 2 - levezető; 3 - célgömbje horony a biztosítékot; 4 - predohranitelmushki
Ábra. 21 .Gazovaya kamra:
1- gázkamra; 2 - egy gázvezeték; 3 - vezérlő; 4 - gáz dugattyús;
5 - retesz gázcső; 6 - A tér megvastagodása tartály kulcs;
7- gáz dugattyúfej; 8 - slot tolórúd
A gáz dugattyút behelyezzük a gázcső és arra szolgál arra, hogy port a gáznyomás szelepemelő. Van egy fej és egy foglalat az elülső vége befelé.

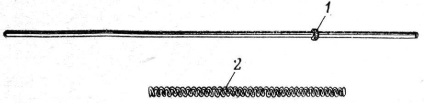

A tolóhajó egy rugós (ábra. 22) levezetésére szolgál vissza csavar az égetés során.
Ez egy verő a tavaszi megáll, és korlátozza a mozgását a nyomórúd vissza. A rugó szolgál, hogy visszatérjen a tolóhajó a tolóhajó és a gáz dugattyút az elülső pozícióban.
1- verő; 2 - egy rugó tolóhajó
A vezérlő két beállítás számmal jelölt 1. és 2. van telepítve egy osztás a reteszt a kockázatokkal szemben a gázcső. Abban a hosszú forgatás nélkül tisztítási és kenési tűnhet késleltetés - részleges visszavonása mozgó alkatrészt. Ebben az esetben a szabályozó át az állomás 2. Ehhez az szükséges, hogy helyezze a horgok szabályozó karimás hüvely vagy a patront (ábra. 23), és forgassa a gombot.
Ábra 23 .Perestanovkagazovogo szabályozó
A felső és alsó csúsztatótárcsák használt összekötő hordó bélés a csomagtartóban. Az alsó nyomógyűrű rugóval vannak hordó bélés és a kiemelkedés az elmozdulása megakadályozható párna és a mélyedések a kiemelkedések vevőegység fedelét. A felső nyomógyűrű két részből áll - rögzített és mozgó. Az fix rész van megálló (ráncok) tartani a fedlapok, és egy mozgó rész - a kontaktor biztosítja a felső ütköző gyűrű kapcsolódik Handguard. A falak bélés egy szellőző ablak.

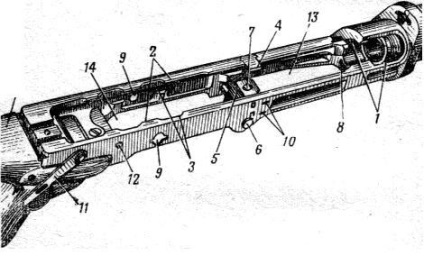

12. Vevő (24. ábra) arra szolgál, hogy csatlakoztassa a részek és mechanizmusok a puska, zárására a furat zár és redőny zárása; a vevőben van elhelyezve, hogy a kapu a kapu keret és kioldó mechanizmus; tetejét lefedjük.
Ábra. 24 .Stvolnaya box:
1 - kivágások zárására az exponáló; 2 - ráncok; 3 - hiányosságok a végtag; 4 - fényvisszaverő 5 kiemelkedés - híd; 6 - jumper tengely; 7 - stop szelep; 8 - kivágás összeakasztó tárolják; 9 - nyílás a biztosítékot; 10 - reteszelő bemélyedéseket; 11 - rendszerint nyissa fel a készüléket, 12 - lock mágneskapcsoló; 13 - Ablak a boltban; 14 - ablak a trigger; 15 - popsi
A vevőkészülék:
- in - a mélyedések zár a redőny, a hátsó falai, amelyek reteszelő fülek, és a bal oldali ferde vetítés előzetes kapu viszont elején záró, a különböző élek bemetszésekkel megvezetésére mozgását a csavart és egy kapu; fényvisszaverő kiemelkedés lesarkított, hogy tükrözze hüvelyek; jumper tengely kapcsolat a ravaszt, és a ház helyet a redőny megáll egy rugós; kivágás összeakasztó boltban;
- a oldalfalak - nyitás fuzionál és kontaktor nyílásokkal vevő fedél; A jobb oldalon - két reteszelőhorony beállítására a biztosíték és a zár kontaktor vevő fedelét; a bal oldalon - előrejelzések felerősítésére (illeszkedő) az optikai látvány;
- az az alsó - az ablak a boltban, és az ablakot a ravaszt.
Ahhoz, hogy a vevő csatlakozik a fenekét.
13. Cover a vevő (ábra. 25) véd a szennyeződés ellen és mechanizmusok alkatrészei kerülnek a vevő. Ez ad otthont a visszatérés mechanizmus. Elöl van prognózisa zár a fedél az alsó nyomógyűrű a hordó; a jobb oldalon - kivágások a folyosón a kibocsátott külső hüvelyek és a mozgás a fogantyú átrakodás; Vissza - bélés; Az oldalfalak - lyuk maradt - fülbevalók tengely visszatér mechanizmus a jogot -, hogy álljon a tengelye a kiütéssel. A bélés egy doboz fülbevaló visszaút mechanizmust; vetítés egy félköríves mélyedésbe történő rögzítésére a fedelet a vevőhöz a kontaktort; henger alakú nyúlvány, amely együtt az elülső fal a bélés veszi lövés zárszerkezet és a csavart a leghátsó helyzetben van; fülbevaló lyuk tengelye a visszatérés mechanizmus és a rugós fülbevaló tengely.
Ábra. 25 .Kryshka vevő:
1- 2 kiemelkedések - kivágások; 3 - bélés; 4 - nyílással ejekciós tengelyre; 5 - a vetítés egy félköríves 6 horony - hengeres nyúlvány; 7 - rugótányér
14. visszatérítő mechanizmus (ábra. 26) arra használjuk, hogy visszatérjen a csavart, hogy a kapu elülső helyzetében. Ez két azonos visszatérő rugó, a vezetőhüvely, a vezetőrúd és fülbevaló egy tengellyel, amelyen keresztül van rögzítve a betét vevő fedelét.
Ábra. 26 .Vozvratny mechanizmus:
1- vissza rugó; 2 - a vezetőhüvely; 3 - a vezető rúd; 4 -serga; 5 - tengely fülbevaló
15. A kapu keret (ábra. 27) szolgál működtető a zárat, és a ravaszt.
