Hőtároló fűtési kazán kezével
Ha a ház egy szilárd tüzelésű kazán, és jön a kényelem és a hatékonyság a használatát kell beszerezni vagy készíteni saját kezűleg hőtároló. Nyugat-Európában, úgy vélik, kötelező felszerelése a tárolótartály, ha a ház fűtése működtetett kazán szilárd tüzelőanyaggal. Hazánkban még nem szabályozza a kötelező jelenléte egy adott csomópont a rendszer, de a lakástulajdonosok, akik aggódnak a gazdaság, tudja értékelni az előnyeit a készüléket.
Előnyei a hőtároló
A hagyományos orosz kályha két jelentős előnnyel modern szilárd tüzelésű kazán:
- ha a design helyes, tüzelőanyagok elégetése a kemencében mindig az optimális hőmérséklet-tartományban, ezáltal maximális üzemanyag hővel, kialakítva minimális mennyiségű égéstermékek;
- Masszív tégla kemence test melegítjük, majd hosszú ideig hőt ad le a szobába, hogy van, elvégzi a hőtároló funkciót, amely lehetővé teszi, hogy csökkentsék a számát lapkák naponta.
Ahhoz, hogy szilárd tüzelésű kazán még megfelelően működött, teljesen égő üzemanyag, meg kell futtatni a névleges kapacitás. De ha vásárol kazánegységre otthoni fűtőteljesítmény alapján választjuk ki a leghidegebb napokban a térségben, de ezek nem vesznek több mint két héttel a tél folyamán. Így gyakorlatilag a teljes fűtési szezon kazán korlátozott oxigén ellátás, ami miatt csökken a hatékonyság, nem hatékony üzemanyag kárba, mivel az égési ad kevesebb hőt.
A probléma elkerülése érdekében, a készülék csatlakoztatva van a kazán hőtároló - egy víztartály, amely felhalmozódik működése közben hőt a kazán, és a felmelegített vizet a fűtési rendszer, ha a kazán ki van kapcsolva éjjel, és a hűtőfolyadék hőmérséklete csökkent.
Figyeljen! Termoakkumulyator gazdaságilag előnyös, ha a fűtési rendszer elektromos kazánok, ha a régió hat a szétválasztása nappali és éjszakai tarifa. Ebben az esetben a kazán van kapcsolva csak éjjel a víz melegítésére a tároló tartály és a fűtési rendszert. Ez jelentősen csökkenti az energiaköltségeket.
A működését az eszköz

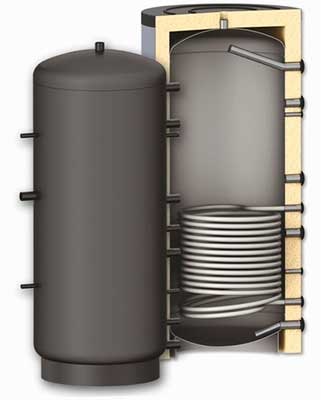

Gyártók készítenek hőtárolója egy kazán víztartály a hengeres alakú, amely belemerül a hűtőfolyadék keringési tekercsek különböző fűtési hurkok és a kazán egység.
A víz a tartályban elnyeli a felesleges hőt működése közben a kazán, a fűtés hőátadó közeg és a főzés víz egy forró víz rendszer. Szilárd tüzelésű kazán (ha ez nem egy hosszan égő kazán vagy automata pellet gép) igényel meglehetősen gyakori Bookmarks fa vagy szén, ezért megállt éjszakára.
Ez vezet fokozatos hűtés a hűtőközeg kering a rendszerben. Automatikus etetés a felmelegített víz a víztartályból a radiátorok vagy padlófűtés rendszer lehetővé teszi hosszabb fenntartani a fűtött területen a ház a kellemes hőmérsékletet.
Jellemzők termikus akkumulátor design
A modelleket a gyártók által kínált változhat a design és a funkcionalitás.
Például céljából kényelem és gazdaságosság, a hő a víz a tartályban több szempontból is:
- A kazán bekötése fűtési;
- beállítása a tároló vízmelegítő;
- összekötő a tartályt, hogy a napkollektor.
Azonban a költségek hőtároló a gyári beállítás elég magas, így sok lakástulajdonosok inkább a hőtároló a szilárd tüzelésű kazán, hogy a saját kezében van.
Abban az esetben, a független termelési egység általában nem képezi tekercsek választotta a legegyszerűbb lehetőség - konténer fúvókát a felső és az alsó rész. Az első pár fúvókák vannak csatlakoztatva a tápcső és visszatérő cső a kazán a pár fúvókát a szemközti oldalon a tartály - előremenő és a visszatérő csövek a fűtési rendszer.
De ha van vágy, az idő, a megfelelő eszközök és pénzügyi források, lehet, hogy hőtároló melegítésére a saját kezét, másolás a modell üzemi gyártás vagy saját tervezés design. Réz cső gyártásához használt tekercsek, is kell vigyázni a tömítő a helyeken, ahol a tekercs végei kijönnek. Ez a megközelítés elsősorban követelte jelenlétében a napkollektor.
Kapacitás kívánt minősége hőszigetelés, ami miatt a víz hőmérséklete magas marad hosszabb.
Figyelem! Ha a fűtési rendszer nincs ellátva kényszeráramoltatásos hűtőfolyadék hőtároló van állítva az állványon a cső vagy a sarokban, hogy felett helyezkedhet el a radiátor szinten - ebben az esetben a felmelegített víz tud mozogni a gravitáció. A felső vízszintes felület a tartály van szükség, hogy felmászik a csőbe való kommunikáció a légkörbe.
Anyagok gyártásához konténerek
Ideális esetben a tartály rozsdamentes acélból készült, hogy a készülék működhet évekig anélkül, hogy a korrózió veszélye. De az ilyen anyagok felhasználása komolyan növeli a költsége az építés.
Házi hőtároló lehet egy alkalmas fém-hordó térfogata, ha a fal vastagsága nem kevesebb, mint 3 mm. A végén a hordók hegesztett záró fedelük.
A tartály is hegeszteni a fémlemez vastagsága 3 mm, amely esetben ez sokkal kényelmesebb, hogy egy téglalap alakú. Különösen, az ilyen szerkezetnek köszönhetően könnyen kiszámítható a szükséges mennyiséget.
Ne használja hordó polimer anyagokból, mint a víz a tartály fel lehet melegíteni, hogy 90 fok. Kivételek polimer edény jelölés, amely azt jelzi, hogy az anyag képes ellenállni melegszik 100 fok.
Egy ilyen műanyag tartály evrokuby hasonlók használhatóak csak mint hőtároló padlófűtési rendszerekhez. Anyag gyártási köbös konténerek célja a maximális fűtési 70 fok, és a hurkot tápláljuk padlófűtés közegben melegítjük 45-50 fok.
A jobb szigetelt tartály, a kevesebb üzemanyag fűtéséhez szükséges a teljes mennyiség vizet, és minél hosszabb a hűtőfolyadék fenntartja a magas hőmérsékletet.
Megtalálható tanácsot, hogy szigetelje tartályok téglalap alakú lapok hab - ez az áron érhető el, amely nem fél a nedvesség, és könnyen tapadnak a sima felület a hőálló kompozíció. Azonban nem ez a legjobb megoldás, mert az acél érfal nagyon felforrósodik, és a polisztirol hevítve kibocsátások káros anyagokat.
Felmelegedés jobban teljesítenek web anyagot bazaltgyapot szánt szigetelése kémények. Ha úgy döntünk, hogy egy közönséges szigetelő ásványgyapot vagy kőzet, szükséges, hogy megbizonyosodjon arról, hogy a szerkezete nem tartalmazza fenol-formaldehid gyanták, amelyek szintén hatása alatt a magas hőmérséklet bocsát ki veszélyes anyagokat.
A védőburkolat készült fémlemez. Ez egyszerre védi a szigetelő a nedvességtől és a külső hatások, szolgál egy reflektor a hősugárzás áthaladó szigetelt réteg.
Teríték TA
Telepítésével a tárolótartály kell gondolni a szakaszában tervezése a fűtési rendszert.
Fontos! Mivel kazán egységek nem csak a hűtőfolyadék víz és a meleg víz rendszer, de a víz a tározó térfogata a szilárd, a terhelést a kazán jelentősen növekszik. Ez azt jelenti, hogy meg kell vásárolnia egy szilárd tüzelésű kazán, amelynek kapacitása körülbelül 1,5-szer magasabb, mint a becsült.
Szilárd tüzelésű kazánok tervezett telepítés egy külön helyiségben. Kivetítése kazán, biztosítani kell egy hely, ahol a hőtároló van beállítva. Ehhez meg kell adni szabad hozzáférést hatás kapcsolat a tartály vezetéken.
Ha nem hozható közvetlen közelében a kazán tartály térfogatát a kívánt, akkor kettő vagy több kis víztartály.
szerkezeti elemzés
Főzés előtt a rajzok és a design áramkör összekötő hőtároló a kazán és a csővezetékek, ez megköveteli, hogy végre egy sor számítások.
Az első lépés az, hogy kiszámítja a termikus teljesítménye a fűtési rendszer. De ez a szám legyen az átlag, de nem egy mozgásteret a hideg napokon, vagy pedig a hangerőt a tartály túl nagy és nagy teljesítményű kazán kell melegíteni.
A racionális megoldás teljes számítás hőveszteség otthon, de itt ez sokkal kényelmesebb használni az egyszerűsített elvet, hogy a 10 m 2 -es területen, a ház van szükség 1 kW hő, hogy felmelegedjen az extrém hideg. A középérték lesz kevesebb, mint a fele. Így, annak érdekében, hogy hő saját a 100 m 2 igényel legfeljebb 10 kW, és átlagosan - 5 kW.
Kell folytatni a tény, hogy az idő, amely alatt a rendszer kell működnie az alapjárati kazán 8 óra. Azaz, ha h 5 kW szükséges, a szükséges ellátási hőenergia, hogy 8 órán át 8 × 5 = 40 kW.
A maximális hőmérséklet a víz a tartályban lesz 90 fok, és az optimális hőmérséklet a hűtőfolyadék a radiátor rendszer helyi körülbelül 60 fok, és így megtalálják a hőmérséklet-különbség, ez lesz egyenlő 30 ° -kal.
Térfogatának kiszámításához a tárolótartály (TA) egy fűtési kazán, a következő képlet segítségével Q = cmΔt. és meg kell találni az m értéke, vagyis a képlet a következőképpen néz ki:
- m = Q / c At
- A Q - hőenergia (van - 40 kW);
- At - hőmérséklet-különbség (US - 30 ° C);
- c - az érték a fajlagos hőkapacitása a víz, egyenlő 0,0012 kW / kg ° C (4,187 kJ / kg ° C);
Végezve a számításokat: m = 40 / 0,0012 x 30 = 1111 kg, azaz, ha a kerekítve, a térfogata a tartály kell mintegy 1,2 m 3 ismeretében a kívánt térfogatra és az egyszerű geometriai képletek, akkor ki lehet számítani a méretei egy hengeres vagy téglatest alakú tartály .
Egy ilyen eszköz képes miközben a hőmérsékletet a hűtőfolyadék a radiátor 60 ° 8 órán, a hőmérséklet továbbra is fokozatosan csökken, de még mielőtt a teljes hűtés Improvement tartottuk körülbelül 3-4 órán át.
gyártási fázis
Ha figyelembe vesszük, hogy hogyan lehet a saját hőtároló, meg kell figyelni, hogy a kapacitás követelmények - erősnek kell lennie ahhoz, hogy ellenálljon az üzemi nyomást a rendszerben, ez a paraméter általában 3 hangulatot.
Ha a tartályt kell alkalmazni a korábban használt fém hordó, alaposan tisztítsa meg a belső felületén a korróziótól.
Mielőtt hőenergia előállítása tárolás, hogy meghatározza, hogyan kell használni az áramkörben. Jellemzően hőtároló van beállítva, mint a hidraulikus váltó. Ebben az esetben a négy mellbimbó botlik bele. A kényelem az összekötő szerelvények hossza nagyobbnak kell lennie, mint a vastagsága a szigetelés.
Egy pár fúvókák vágva a felső és alsó oldala a kazán, egy második pár - szimmetrikusan a szemközti oldalon, a fűtési kör ahhoz csatlakoztatható. Ahhoz, hogy a leágazó gázvezetékek, telepítve a alján a tartály, kapcsolódó hőmérők póló.
Kapacitás beállítani szerelvények kell csomagolja fóliába, ami egy fényvisszaverő réteg. Tetejére szerelt a hőszigetelő. A szövedékanyag lehet rögzíteni útján a huzal, szigorítása a hurok csavarva a szabad végeket.
Made szigetelőréteg kívánatos, hogy lezárja a ház, amely alkalmas a gyártási vékony ón.
Figyeljen! Hozzáadása a fűtés kialakítás, akkor villamos fűtés a hűtőfolyadék vészhelyzetekben - meghibásodások üzemanyag károsítják a kazán, stb
Még a legegyszerűbb hőtároló fűtési kazánok jelentősen javíthatja a fűtési rendszert egy szilárd tüzelésű kazán. A telepítés lehetővé teszi több órán át fenntartani a kellemes hőmérsékletet szinten a házban, eloltotta a tüzet a kazánban. Szükséges, hogy a hő a házban ritkábban, ezáltal csökkentve az energiaköltségeket.
