Hordozható szélerőmű saját kezűleg
Ez a cikk egy egyszerű és bevált megoldás hordozható szélerőmű, összegyűjtöttük a saját kezét. Azt tesztelték a nyári utazás a tenger, és lehetővé teszi a korlátlan használatát rádió, világítás, töltés, és ha kevésbé súlyos a szél - autó hűtőszekrény.

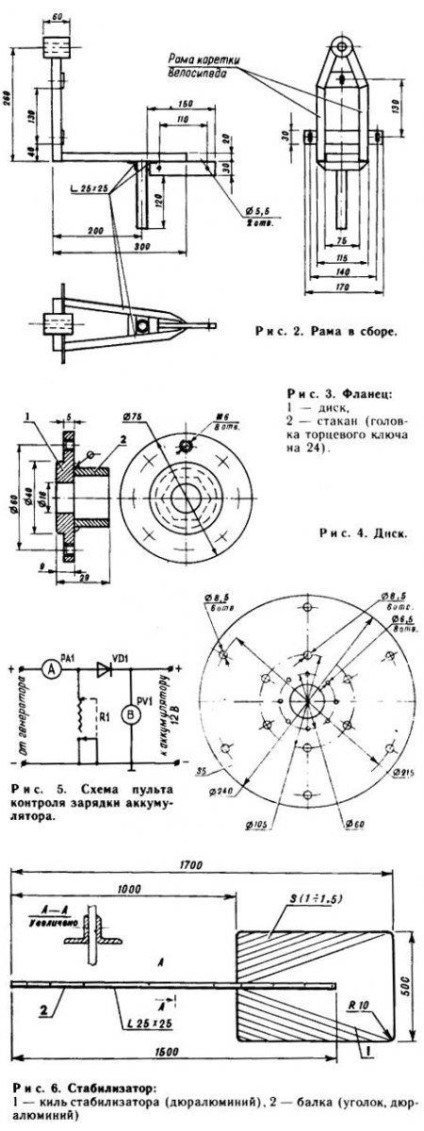

Az alapítvány minden szélenergia generátor egy (sokféle autó és traktor generátorok). Ebben az esetben, mivel az egyenáramú motor generátor fogják használni a következő jellemzőkkel: U = 48, I = 15 A, n = 1200 ford / perc. A forgórész forgási sebessége kisebb, mint 500 fordulat / perc, és a növekvő szélsebesség, a forgási sebesség nem növeli, hanem növeli a töltőáramot. A tengelyre szerelt lánckerék (Z = 10), a hajtott lánckerék - Z = 48. Asterisk vehet, például, hogy a kerékpár motorral típusú D-6, és a hajtott egész alsó tartókeretének lehet venni egy felnőtt kerékpár. A keret kell fűrészelt, alakra és hegesztés. A generátor csatlakozik a kerethez M8 csavarokat.
Kattints a képre a nagyításhoz
Görgős lánc menetemelkedése 2,7 mm telepítése előtt forraljuk 5-7 percig a motorolaj. Forralás után lánc törölje ruhával. A legjobb, ha használja a láncot a kerékpárról, mert élettartama sokkal hosszabb, mint a kerékpár.
kocsi tengely kell őrölni ki egy új, hosszabb. alsó konzol csapágyak zsírkenésű összeszerelés során CIATIM vagy „Lithol-24.” Ezt követően egy anya van felcsavarva a tengelyre M16 (megállítani), a karima kopott (ábra. 3) van befogva, és a másik anyát. Nyolc csavarok M6 karimás lemezen (ábra. 4), úgy, hogy a nyúlvány a perem 40 mm átmérőjű furatba a lemez.
Karima maga készült egy eszterga acélból. Először, őrölt lemez (ábra. 3, Pos. 1), majd a dugókulccsal fej 24 van vágva a magassága 20 mm holder. Ezután ez a két rész koaxiálisán egymással és hegesztett. Ha csak két penge, lehetséges, hogy cserélje ki a tárcsa és a karima acéllemez (1., Pos. 3).
Szélturbina lapátok dúralumíniumból 2 mm vastag. A gyártás után a penge kell adni egy ívelt alakú. Erre a célra, hogy esik valami kerek (például egy cső átmérője 800 mm, hossza 800 mm), és hajlítsa vonal mentén, a rajzon. Továbbá, a penge segítségével hat csavarral rögzítve a fából készült küllők, amely készült gyalult fa bar 36h55h500 mm. Mindegyik beszélt két M8 csavarokkal kapcsolódik a tárcsa vagy lemez.
Ha azt szeretnénk, hogy működik a szélturbina gyenge szelek (5-8 m / s) - a legjobb az lenne, hogy használja a hat azonos pengék. Ha erős szél jobban korlátozza a lapátok száma kettő (még kis szél, a szélmalom bilobed kimenetek 4-6 A feszültségen 14 V). Lehetőség van, hogy csökkentse a hossza a penge 80 cm.
Ahhoz, hogy az alján a keret hegesztett pin - egy darab cső hossza 120-150 mm. Szükséges, hogy a csap egy kis rés be a cső mast. A telepítés megkezdése előtt a csap kenni, és lefektette egy réz alátétet. Ezen mosó egész szerelvényt a továbbiakban könnyen elforgatható a vízszintes síkban, és segítségével eltávolítható stabilizátor a szél ellen válik.
Az árboc hossza 3 - 3,5 m. A legegyszerűbb módja annak, hogy ez a víz cső átmérője legalább 34 mm. Az alsó része az árboc, hogy a cső végén, a tartó platform van hegesztve területe 20-30 négyzetcentiméter Ez az oldal van hegesztve pin 12-15 mm átmérőjű és 150 mm hosszúságú. Abban az időben a telepítés a szélturbina a földön, egyszerűen rögzítse a földbe. A távolság 1 m-re a felső végén az árboc, a a cső kerületén kell hegeszteni négy M10 anyát. Ők lesznek a rögzítésre striák. Szállítás kényelem, az árboc jobb, hogy a hajtogatás - két részből áll. Állandósult körülmények között, akkor lehet, hogy az árboc magasabb, és egyéb anyagokat.
Most nézzük meg a távirányító és az akkumulátor töltése. Ez az egység tartalmaz egy voltmérőt és egy ampermérőt dc (bármilyen típusú). Jobb, ha választani kis méretű eszköz. Árammérő - egy maximális áram 20-30 A, voltmérő - 15-30 V. dióda csomópont - a jelenlegi 20 A (bármilyen típusú). A reosztát vehet a vezeték ellenállás típusú PPB-50G 5-10 0m számított teljesítmény akár 50 watt. Azonban meg kell egy kicsit módosítani. eltávolítani néhány huzalmenetre bal szélén úgy, hogy a munka állásban a lánc elszakad. Választhat bármilyen más ellenállással. Fontos, hogy ez néhány másodpercig ellenáll jelenlegi 20 A. Ha az akkumulátor teljesen fel van töltve, és a feszültség eléri 14-14,5 V, ellenállás 3 másodpercig zakorachivat generátor, ami a megállók a (jelenlegi kevesebb dolgozó 3-4). Leállítása után az egyik penge kell kötni az árboc. Nagyon rövidre a generátor nem lehet most, törés elkerülése érdekében. FIGYELEM! Még az átlagos szél, viszont a kés megáll a szélturbina nagyon veszélyes. Reostat csökkenti a töltőáramot is lehetetlen, mert éget egy percre. Mivel a jelenlegi huzal vehet bármely puha kábel mm² 3-4 (előnyösen gumibevonatú). A kábel vezetjük belül árboc csőben.
Természetesen a vezérlő elektronika lehet tökéletes. Ahelyett, hogy egy dióda - ezúttal egy diódahíd, adjunk hozzá egy feszültségszabályozó (egy egyszerű emitterkövető vagy kapcsolóüzemű szabályozó), hogy megoldja a problémát, az akkumulátor töltésére. Továbbá lehetőség van arra, hogy adjunk a tervezési feszültség átalakító kimeneti 220 W.
Azt is, hogy jelentős számú javítását design a mechanizmus. Például, hogy a penge modell technológia egy csavar (hogy állandó pitch). Általában egy csomó dolog, akkor add / edit hatékonyságának növelése a design. A célja ennek a cikknek az elemzés a legegyszerűbb kivitelben - nagyon olcsó és gyors előállítására.
