Hogyan válasszuk ki a termikus relé motorteljesítmény és a jelenlegi
Folyamatos működés magas mechanizmus okoz túlmelegedést a tekercselés szigetelés, ezáltal interturn rövidzárlat, fejlődik kiterjedt kiégés motor pólusok és költséges javításokat. Ahhoz, hogy ez ne történhessen meg az ellátási láncban a relé, amely az úgynevezett termikus vagy „tehervagon”. A tápellátó áramköri egység vezérli az összeg a jelenlegi és a hosszan tartó eltérés a névleges beállítást, megnyílik az érintkezők, megfosztva a teljesítményvezérlő áramkör, megnyitva a start eszközt. Ebben a cikkben megmutatjuk, hogyan kell választani egy hőkioldó a motorteljesítmény és aktuális.
A technika a választás
Ahhoz, hogy helyesen válasszuk ki a minősítés a hővédelem, tudnunk kell, hogy őt (üzemi, névleges áram), és már a fenti adatok alapján, megtalálja a megfelelő tartományban a készülék beállításait.
SAE műszaki előírások előírt ebben a kérdésben, és hagyjuk, hogy hozzanak létre a 125% a névleges áram robbanásbiztos szoba, és 100% -os, azaz nem a fenti névleges motor Ex.

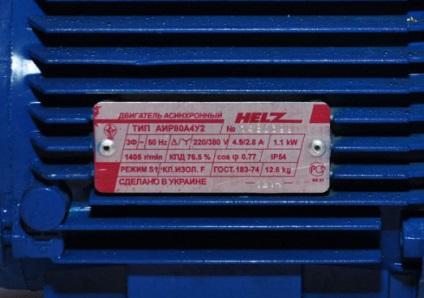

Honnan tudom In? Ez az érték megtalálható az útlevél motor adattábláján a házon.
Amint látható, a címkén (A nagyításhoz kattintson a képre) jelzett két par 4.9a / 2,8 A. 220V és 380V. Szerint a rendszer bedolgozva választani áramerősség, különös tekintettel a villamos, és az asztal, hogy vegye fel a relé a motor védelme érdekében a kívánt tartományba.

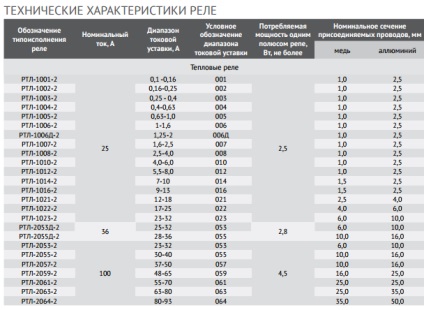

Vegyük például, hogyan kell kiválasztani a hővédelem az aszinkron motor AIR 80 1,1 kW teljesítmény, csatlakozik a háromfázisú hálózat 380 voltot. Ebben az esetben mi itt 2,8 A. és a megengedett maximális árama „az van” 3.5a (125% In). Szerint egy beállítható tartomány katalógusa megfelel számunkra RTL 1008-2 2,5-4 A.
Mi van, ha az útlevél adatait nem ismerünk?

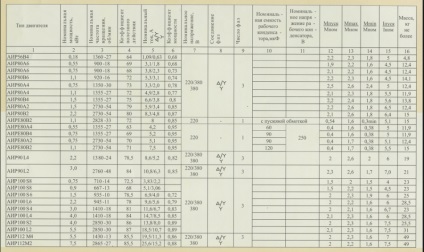

Abban az esetben, ha az adattábla a hely, útlevél adatait az indukciós motorok széles körben használják a gazdaság (típus IPA) részben olvasható táblázatban. Ezzel azt lehet megállapítani, hogy.

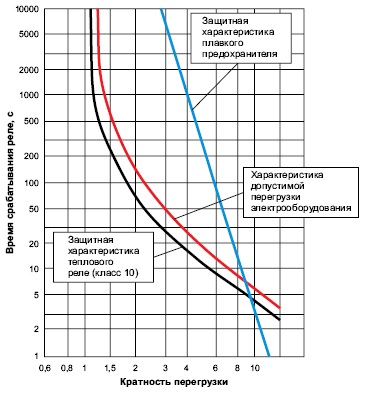

Attól függően, hogy a jelenlegi terhelés változik, és kioldási idő 125% -nak kell lennie annak érdekében, 20 perc. Az alábbi táblázat mutatja a vektor telek a jelenlegi sokfélesége Itt és válaszidő.
Remélhetőleg elolvasása után a cikket, akkor világossá válik, hogy hogyan válasszuk ki a hővédelem a motor névleges árama, valamint a hatalom a villanymotor. Mint látható, az eszköz kiválasztása feltételek nem nehéz, mert nem tud képleteket és bonyolult számításokat, hogy megtalálja a megfelelő megnevezés, a táblázat segítségével!
