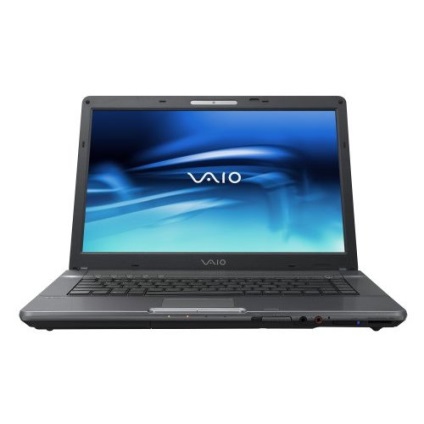

Hogyan szétszedni laptop Sony Vaio PCG-6j2l - blogofolio Romana Paulova
figyelmeztetés
használt szerszámok
- Szerelje le a gyermekek kezébe, és az állatokat.
- NE szétszerelni vagy javítani a készüléket a kábítószer vagy az alkohol.
- Ne nyelje laptop alkatrészek.
- Csak az előírt eszközöket.
- Ne érintse meg az arany érintkezők belül vagy kívül a rendszer.
- Mielőtt végezzen javítási munkálatok érdekében, hogy a laptop ki van húzva a hálózati.
Kapcsolja be a számítógépet. Keresse meg az elemet.
Csúsztassa az akkumulátor kioldó reteszt (balra, keretezett kék) a nyitott helyzetben.
Csúsztassa az akkumulátor reteszét (a jobb oldalon, piros keretbe) nyitott helyzetbe, és tartsuk és távolítsa el az akkumulátort.
Lazítsa meg a csavarokat 4 rögzítő rezonáns panel egy Phillips csavarhúzóval (jelölt kék körök a képen).
Távolítsuk panel rögzítő csavart 2 memóriamodulok segítségével Phillips csavarhúzó (pirossal jelölve körök).
Vegye ki a két panel, és tegyük félre.
Legyen óvatos, amikor a hűtőbordát, hogy ne sértse meg. Ez egy réz hőcső.
Emelje fel a szalagot csipesszel vagy csavarhúzóval, hogy a memória modulok.
Hajlítsa meg a kilincsek mindkét oldalán a RAM modul segítségével csipesz. A memóriamodul kiugrik.
Ismételje meg ezeket a lépéseket a többi memóriamodul, ami felett, és állítsa be a modulok félre.
Távolítsuk el a csavart, amely a billentyűzetet a számítógép alján segítségével Phillips csavarhúzó.
Kattintson mindkét oldalán a billentyűzet kilincsekkel (ezt jelzi a piros keret a képen), és válassza le.
Itt segíthet egy kis lapos csavarhúzóval.
Csúsztassa a billentyűzet felé csuklótámasz és óvatosan húzza.
Vigyázat! A billentyűzet még mindig tartanak a hurok. Könnyen bontható.
Óvatosan távolítsa el a szalag kábel által lecsúszott a reteszt hurok csatlakozó.
Óvatosan távolítsa el a billentyűzetet a készüléket.

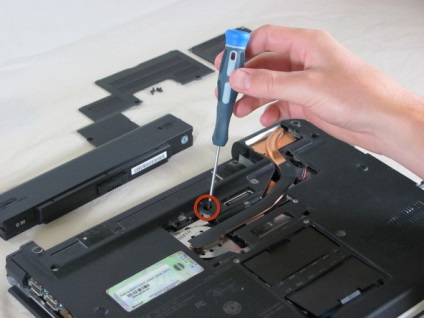

Kapcsolja be a számítógépet. Vegye ki a két rögzítő csavart, a bekarikázott oszlopot a képet.
Óvatosan feszítse a hűtőborda csipesszel, távolítsa el és tegye félre.
NE érintse meg a CPU aranyozott érintkezők, mert ez kárt okozhat benne.
Fordítsa el a csavaros szorító rögzítő CPU óramutató járásával ellentétes irányba nyitott helyzetbe.
Óvatosan feszítse a CNC csipesszel távolítsa el és tegye félre egy biztonságos helyre.

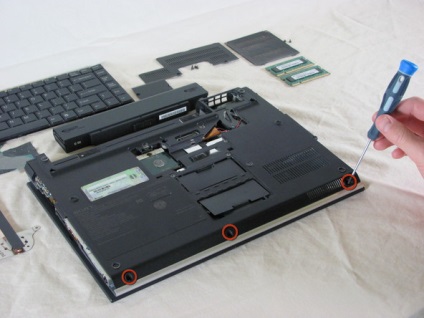

Távolítsuk el a három csavart az előlapon a csuklótámasz, bekarikázott oszlopban a képen.
Kapcsolja be a számítógépet. Óvatosan emelje fel a panel csak annyi, hogy elérje a zászlót.
Lift loop csatlakozó reteszét, mint a képen látható, és húzza ki a hurok.
Óvatosan távolítsa el a stop bárban a kéz és félretesszük.
Távolítsuk el a csavart, amely a bal alsó sarokban az optikai meghajtó, bekarikázva a képen.
Óvatosan csúsztassa ki az optikai meghajtót a jobb oldalon.
Ebben az esetben, a bal kiterjeszti IDE csatlakozó.
Húzza ki az antenna a vezeték nélküli kártya.
Húzza le a reteszt a jobb oldalon a vezeték nélküli kártya kioldani azt.
Vegye ki a vezeték nélküli kártya, és félretesszük.
Kapcsolja be a számítógépet. Távolítsuk el a csavart 4 aljáról egy laptop, körözött oszlopot a képet. Ezek található az alján az elemtartó, és arra szolgál, hogy rögzítse a pad a billentyűzet felett.
Ismét, kapcsolja a laptop. Ahhoz, hogy távolítsa el a fedelet a billentyűzet, kattintson a 2 retesz szereiőpad, és válassza le. Cover kell költözni.
Mielőtt folytatná szétszedni, le a csíkok fekete ragasztószalaggal rögzítő vezetékek és kábelek (jelzett kék keret a képen).
Először el kell távolítani az étel csipesszel.
Ezután egy Phillips csavarhúzó segítségével távolítsa el a csavart, amely a tábla köröztek oszlopot a képet.
Távolítsuk el a tábla egy csipesszel.
7. Vegye ki a hangszóró egység rögzítő csavarok segítségével Phillips csavarhúzó (pirossal jelölve körök a képen).
Húzza ki a szalagkábelt a bal felső sarokban a modul (erre utalnak a kék körvonal).
VIGYÁZAT! Próbálj meg nem elkapni semmit, a modulokat kiveszi a hangszórókat.
Ahhoz, hogy húzza ki a VGA kábel, emelje fel a fém klip hurok csatlakozó és óvatosan lazítsuk meg az alaplap.
Ahhoz, hogy húzza ki a webkamera kábel, óvatosan húzza és akassza ki az alaplap.
Vegye ki a merevlemez-meghajtó modul.
Távolítsuk el a három csavart, amely a merevlemez-meghajtó modul, köröztek oszlopot a képet.
Sárga vázlatot a képen jelzett a merevlemez helyét a soros ATA (SATA).
Csavarja ki a csavarokat minden állni a billentyűzetet.
VIGYÁZAT! Emlékeztető: ne próbálja elkapni semmit, a modulokat kiveszi a hangszórókat.
Távolítsuk el a Bluetooth modult, hangszórók és a webkamera. Ezek a részek készülnek, mint egy egység, és eltávolítjuk az összes együtt.
Távolítsuk el a 4 csavar tartja az LCD-modul (kettő mindkét oldalon).
Óvatosan távolítsa el az LCD-modul az eszközhöz.
Vegye ki az összes csavart, amely az állványt a billentyűzetet.
Távolítsuk el a tenyér billentyűzet eszköz.
VIGYÁZAT! Vegye le a ventilátor, próbáld meg nem törni a vonat.
Vegye le a ventilátor rögzítő csavarok köröztek oszlopot a képet, és távolítsa el.
Távolítsuk el az alaplap rögzítő csavarok köröztek oszlopot a képet, és távolítsa el a testet.
Szétszerelés befejeződött!
