Hogyan működik vízerőmű

A falu elment a Sayano-Shushenskaya vízerőmű és tanulj elektromos áram van.

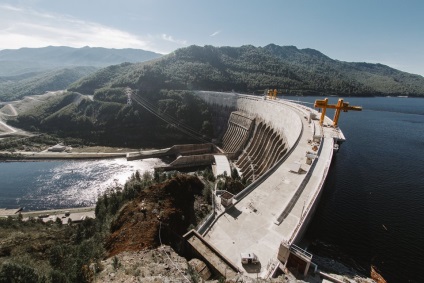

Sayano-Shushenskaya hidroelektromos tartály által képzett gát. Térfogata 31 köbkilométer. Ez gát a világ legnagyobb arch-gravitációs gát, magassága 245 méter. Crest hossza 1074 méter az alap szélessége - 105 méter.


A tartályból víz kerül a vizekbe. Mindegyik védőcső átmérője 7,5 m. A gát test van beállítva tizenegy ezer különböző érzékelők állapotának nyomon követése céljából a szerkezet.



A vízvezetékek víz belép a turbina. Köszönhetően a forgatás, mozgásba generátorok, amelyek villamos energiát.

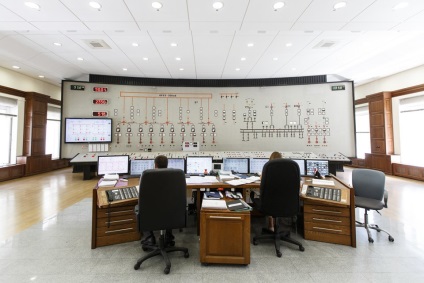

A központi vezérlő panel. Brain állomásra, ahol csak két ember irányítják a munkáját.


A tíz vízi telepített egységek SSHGES kapacitásának minden - 640 megawatt. Így a teljes kapacitás az állomás - 6400 megawatt, ez a legnagyobb erőmű közé tartozik. Mind a tíz hidraulikus Sayano-Shushenskaya HPP átadhatók 350 köbméter víz másodpercenként.



Felújítási munkák a motortérben a Sayano-Shushenskaya vízerőmű most befejeződött, visszanyerve az utolsó hidraulikus egység, a munka végeztével.




Itt láthatja, hogy a generátor össze vannak szerelve és a hidraulikus egység száma 2 Ez az utolsó felújított vízi SSHGES. Generátor forgórész súlya 800 tonna, a teljes generátor - 2 tonna.


Berendezés kisebb emelkedés a gépház is teljesen felújított.

Elhagyva a turbina downstream víz forrni kezd, és a formák örvények.


Szolgáltatás árapasztó során alkalmazzák árhullámok és küldi akár 13 ezer köbméter víz másodpercenként.


Erőátviteli transzformátorok, amelyek megváltoztatják a feszültséget a tápegység hálózat is teljesen felújított.

HPP térni négy sorban feszültség 500 kV.

Korábban, a jelenlegi táplált az állomásról, hogy nyissa elosztási rendszer, ami most lebontották.

Most funkciókat hajt végre egy teljes gáz szigetelésű készülékekhez, található egy kis zárt térben. Ez sokkal megbízhatóbb és biztonságos, akkor sokkal kevesebb karbantartást igényel. Ebben - 19 sejtek, amelyek mindegyike vannak elrendezve kapcsolók, szakaszolók, földelővezetők, áram- és feszültségváltó, és a kapcsolószekrényben. A bázisállomások kén-hexafluorid (SF6). Ez egy nehéz gáz, egy nagyon jó szigetelő.

Az állomás termel átlagosan 23,5 milliárd kilowattóra villamos energia évente. A tervezési kapacitás - 6400 MW. A fő fogyasztók - Szaján és Khakas alumínium gyárak, vállalatok a Krasznojarszk terület és a Kemerovo régióban. Ezen túlmenően, az állomás szabályozására az egész Szibéria energetikai rendszer.
