Hogyan működik a lencse
Még a legegyszerűbb modern lencsék, amelyek két vagy három lencse, és a jobb - még nehezebb.
Ábra. A 4. ábra a lencse „Jupiter-8.” Ebben a hat lencse.

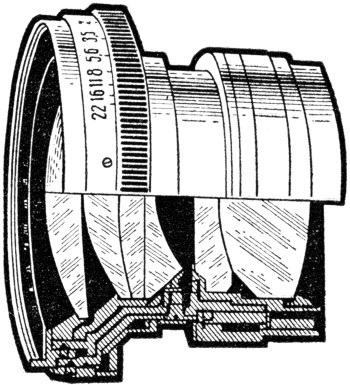

Ábra. 4. Fókuszban a „Jupiter-8” hat lencsék
Bár egy egyszerű gyűjtőlencse és adja meg a kép, hanem azért, mert a benne rejlő hiányosságokat optikai kép rossz - éles csak a középső része, és teljesen homályos a széleken. Az egyenes vonalak a képek szélét a íveltek.
Azonban számos hiányossága egyszerű lencse nagymértékben csökkenthető a nyílás (fényzáró fedelet egy kis lyuk a közepén), elé helyezve vagy a lencse mögött. Ez a létesítmény, és élvezte az első fotó, melyek ártalmatlanítását nem volt jó lencséket. De a használata egy membrán mennyiségű áthaladó fény a lencse, úgy sokkal kisebb, ami természetesen vezet jelentős növekedése expozíció rögzítése közben.
A keresést más módszerek, amelyek javítanák a minőségét a lencse munka csökkentése nélkül tényleges nyílás, az első években a fényképezés kimutatták, hogy ennek eléréséhez csak egy lencse együttes két vagy több lencse valamilyen formában készült speciális típusú optikai üvegből [3] . Az első ilyen volt Achromat lencse (5. ábra) - akromatikus két ragasztott lencsék. Aztán felajánlotta egy periszkóp - a lencse két különálló lencséket. Később jött létre aplanat. amely két külön akromatikus és tartott közel 30 év, mint a legjobb lencsét az idő, bár volt jellemző néhány optikai hibák. Ez volt csak a század elején sikerült létrehozni a legfejlettebb lencsék, gyakorlatilag mentes minden hibát. Ezek a lencsék nevezzük anastigmat.

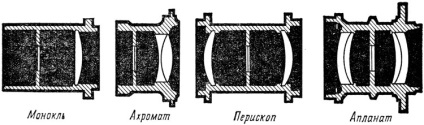

Ábra. 5. Így tökéletes objektívet
Jelenleg csak anastigmatic, kivéve néhány kamerák egyszerűsített típus, amely létrehoz egy egyszerűbb objektívek. Optikai áramkörök anastigmat igen változatos és gyakran igen bonyolult.
Fényképészeti lencsék a kamerák, a neveket, például: .. „Industar”, „Russar”, „Orion” stb Néha ezek a nevek kiegészítik bármilyen digitális kódokat, például a „Helios-44”, „Industar-50 ”. Csak néha az objektív neve tükrözi a szerkezet vagy egyéb funkciókat. Így a „T” betű jelöli három objektív lencse (triplettek), az előtag „Tele” (például „Telemar”) jelöli tele.
Root optikai jellemzők vannak tüntetve a pereme az elülső lencse elem mellett a nevét. Éppen ezek a jellemzők és kell vezetni, ha vásárol egy kamera.
Minden modern lencsék, hogy egy nagyon világos és geometriailag helyes képobjektumok forgatás egész pillanatfelvételek területen, de a leírások és a kapcsolódó optikai tulajdonságokat különböző objektívek. Objektív változik a fényerő, az értéke a fő fókusz távolság, szög a képmezőt és felbontás. A legnagyobb gyakorlati jelentősége a fő rekesz és a fókusztávolság. Számszerű kifejezése ezeket a jellemzőket, és alkalmazzák az objektív.

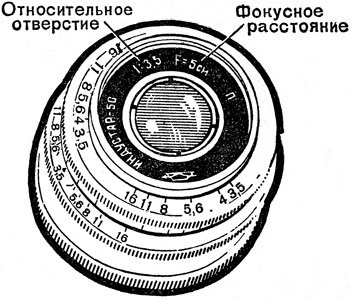

Ábra. 6. A fő műszaki jellemzői a lencse alkalmazott annak pereme
Vessen egy pillantást a objektívszerelvényen. Kivéve a nevét és sorozatszámát, látni fogja, például még mindig nem világos, hogy ha a szimbólumokat „1: 3.5” és a «F = 5 cm” (6. ábra). Az első ilyen leírja a fényerő lencse, a második értékét fejezi ki a fő gyújtótávolság. [4] Mivel az értelmét és jelentését ezen jellemzők kell olvasni először.
