Hogyan lehet összekapcsolni a valódi gns3 munkaállomás hálózati gondok ~
Hello mindenkinek! Az elmúlt rövid cikkben azt utalt rá, hogy a virtuális hálózat, összegyűltek a GNS 3 összefüggésbe hozható a valós hálózat. Ma fogunk beszélni, hogyan lehet a gyakorlatban megvalósítani. Mi érdekel? Akkor megy előre!
Először is létre kell hozni egy loopback interfész a munkaállomáson, amelyen a GNS 3. Ehhez futtassa a telepítő varázsló, mint egy rendszergazda hdwwiz.exe berendezések (Kattintson a Start a keresés mezőbe írja be hdwwiz.exe, jobb klikk, rendszergazdaként futtatja ).
Hdwwiz.exr a Futtatás rendszergazdaként

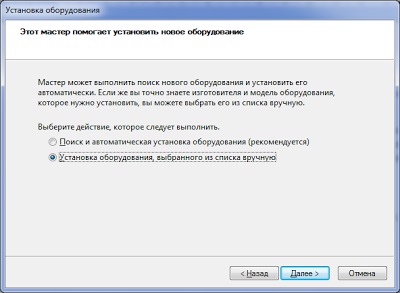

Az első ablakban habozás nélkül nyomja meg a „Tovább” gombra. A következő ablakban válassza ki az elemet „felszerelése és kiválasztani a listát.”
Felszerelése, kiválasztott egy listából

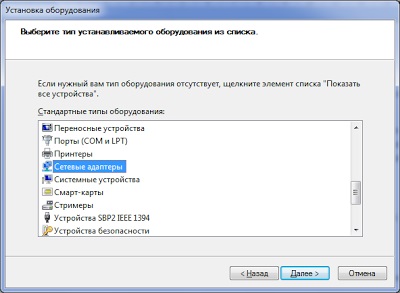

Ezután válassza ki a „Network Adapter” részben, majd kattintson a „Tovább” gombra.
Válassza ki a szekciót Hálózati adapterek

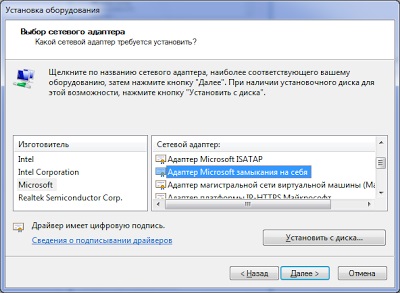

A következő ablakban a bal oldali, válassza ki a «Microsoft», a jobb oldali választó «Microsoft loopback adapter”. Ismét kattintson az alábbi gombra.
Állítsa be a visszacsatolási felületen

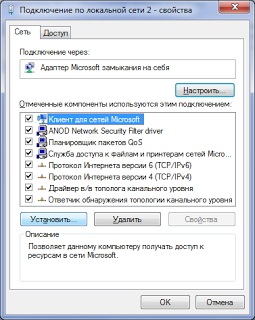

A következő ablakban, megerősítjük a bizalmat a vágy, hogy telepítse a visszacsatolási felületen kattintson a „Tovább” gombra. Várjuk egy ideig, hogy a telepítés, és kattintson a „Befejezés” gombra. Most, ha megyünk a Windows oldalsáv. megjelenítő hálózati kapcsolatok, azt látjuk, hogy van egy új hálózati kapcsolatot, az én esetemben, alapértelmezés szerint ez az úgynevezett „Helyi kapcsolat 2”. Ha kinyitjuk a tulajdonságokat, majd a „Connect via:” Nem fogjuk látni a valódi hálózati eszköz, amelyen keresztül a kapcsolatot, de csak látni, hogy van hozzá „A Microsoft visszacsatoló adapter.”
Az ingatlan a hálózati kapcsolat
Ezután megyünk egyenesen a GNS 3. A projekt munkaterület, és adjunk hozzá egy router elem az úgynevezett Cloud.
Cloud Router és hozzáadjuk a munkaterület GNS3
Duplán kattintva a képre a felhők a munkaterületen, megy a beállításokat. A bal foglalat klikk a címkén a „C1”, a jobb oldalon az ablak „az Ethernet NIO” fülön, a szakasz «Generic Ethernet NIO» válassza ki az újonnan létrehozott kapcsolattartó a visszacsatolási felületen. Nyomd meg a gombot «Add», mindössze alatt. Ezután kattintson a gombra «Apply» és az ablak bezárásához.
Associate felhő visszacsatolási munkaállomás interfész
Mi csatlakozni a felhő, és a router a «link hozzáadása - Fast Ethernet» eszköz.
Vegyület felhők és útválasztó
Ha megnyomja a zöld gombot, hogy bekapcsolja a router. Folytassuk a konzolt. És beállítja a felület FastEthernet 0/0 az alábbiak szerint:
R 1 (config) # int FastEthernet 0/0
R1 (config-if) #ip cím 172.20.20.1 255.255.255.0
Ezt követően, próbálja pingelni a router a visszacsatolási felületen:
A router látja a munkaállomás
Hasonló eredmény lenne abban az esetben, ha a propinguem munkaállomás router interfész:
Workstation látja Router
