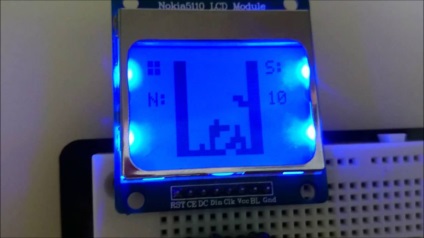

Hogyan lehet a klasszikus Tetris
A kijelző a Nokia 5110 - ez talán a legolcsóbb kijelző, amely megtalálható a projektjeiket a Arduino. Alapján úgy fogjuk kezelni a kérdést: „Hogyan Tetris játék @?

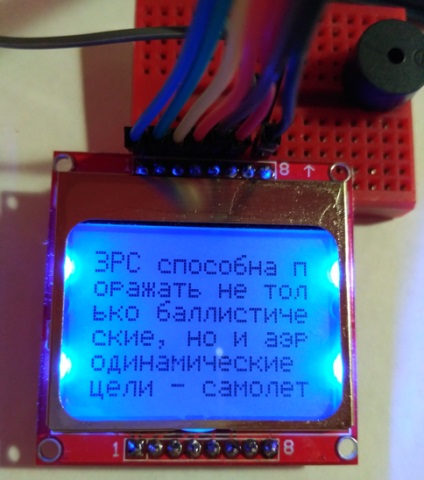

A fő probléma az összes könyvtár felhívni ezen a kijelzőn - a támogatás hiánya a magyar nyelvet. Megoldható a további betűkészletek telepítése, hogy helyettesítse az angol karakterek magyar.

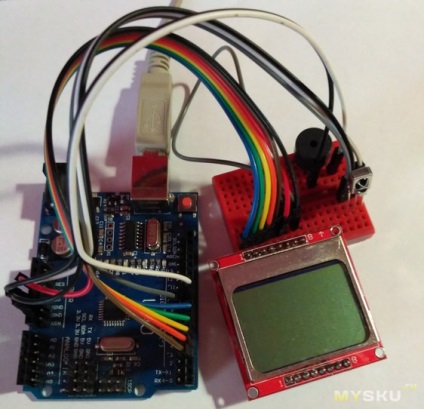

Elkényeztetett i2c busz mondják, hogy „fu”, mert már négy vezérlő vezetékek sclk-t azaz DIN, DC, CE és az RTS vannak csatlakoztatva az Arduino, 3, 4, 5, 6, 7. Ne felejtsük el, hogy csatlakoztassa a tápegységet 3.3 V, és a földet.
Rajzoláshoz fogja használni Adafruit GFX Könyvtár. Az archív azt példákkal illusztrálva.
Ahhoz, hogy ellenőrizzék a játékot az IR távirányító a TV-t. A jel kerül TL1838 érzékelőt.

Régebben az Arduino Uno, mint ő már egy szabályozóval 3,3 voltot.
A vevőegység csatlakoztatása IR:
pin 8 - IR (kontroll). Hatalmat a + 5V és a GND.
Piezo csatlakozás:
pin 9 - hangszóró, a föld GND.
A játék támogatja a kötődés bármely konzolra. Ez elég ahhoz, hogy indítsa el a játékot, az a kérdés, „Click OK” nyomógomb a távirányítón, amely feladata lesz a forgatás a szám. Ha a konzol játék már ismert, a játék azonnal elindul. Ha a konzol új, majd az OK gombot a kód nem esik egybe a tárolt és a játék lesz szükség következetesen nyomja meg a „Bal” gombot, a „jobb” és „Down”. Ezek a gombok rögzíteni kell a nem-felejtő memória Arduino, majd ez az ellenőrzés fogják ismerni megnyomásával azonnal az „OK” gombot.


Letöltés:
