Hogyan kiváló minőségű nyomtatott áramköri lapok saját kezűleg
Illusztráció a termál transzfer kép folyamat a nyomtatott áramköri lap (LUT)
A cikk részletesen az aktuális folyamat hőnyomtatást amely kiegészül a fényképek, mind a folyamatot, és az elért eredményeket.
A legérdekesebb videók a YouTube-on
Termál transzfer.
Készítsünk kezdeti előforma fólia üvegszálas.
Ha a felület a réz egyes helyeken, kívánatos, hogy kezelje a felületet a réz bőrön. Ez megakadályozza, hogy az egyenetlen maratás rezet. Bizonyos típusú kémiai szennyezés meghosszabbíthatja az maratási idő, ami oda vezethet, hogy maratás mentén rézfólia vagy kárt a festék.
Az előforma meg kell tisztítani a szennyeződések és zsírtalanított bármilyen módszerrel, például, mosogatószer, acetonban vagy sovány benzin (Shoe „B70”).
Ezután elkészítjük a szubsztrát ragasztóval papír. Először is, el van vágva a lap öntapadó papír egy darab, ami alig több, mint egy üres NYÁK-on. Nagyon kényelmes vágott fotó papírvágó.

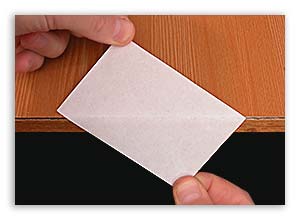

Mi külön a szubsztrát a papír, ábrán látható módon. Hordozórétegre, hogy kevesebb üveges, kinyomja azt az asztalhoz, és húzza a papírt.
A szubsztrátum még mindig egy kicsit jarred, ezért szükséges összehangolni a az asztal szélén. Így kívánatosnak, hogy tiszta kezek, vagy használjon nagyobb hordozó, a széle könnyen megromolhat.
Rögzítse egy darab a hordozó közepén a felesleges A4, de nem közelebb, mint 30-40 mm-re az elülső szélétől a nyomtató mechanizmus biztonságosan elfogott ez a „szendvics”. Ne feledje, a távolság a felső széle a lap.
Nyomtassa ki a képet a nyomtatási doboz Sprint-Layout a népszerű program. A felső szélén a lap és a felső éle képek beállítva PP Az előző lépésben méret plusz őr intervallumot.
Ha a nyomtató patron elhasználódott, akkor jobb, ha exportálni a rajz egy képfájlt parancs „File> Export> BMP kép, GIF vagy EMF». Ebben az esetben, GIF és BMP formátumokat kell állítani a maximális felbontás és az EMF formátumban kell átalakítani a raszter-vektor formátumban. Én a konverter «RealConverter».
A fényképek egy vagy több nyomtatott áramköri lapok állíthatók össze és szerkesztette az Adobe Photoshop és onnan nyomtatni.
Ehhez hozzon létre egy új dokumentumot az A4 méretű, 600 pixel / inch felbontásban.
PCB először át kell alakítania a kép szürkeárnyalatos parancs «Kép> Mód> szürkeárnyalatos», majd húzza azt a Move Tool (V) eszközzel létrehozott dokumentumot.
Hogy bekapcsolja a sorban meg kell nyomni a Ctrl + R. Húzza ki a vezető, az alábbiak szerint lehetséges, ha húzza a kurzort vonalon. Kattintson a jobb gombbal a vonalon lehetővé teszi, hogy válassza ki a mértékegységet.
Nyomtatása Ctrl + P
1 A nyomtató-illesztőprogram, letiltása, a raszteres. Az én nyomtató érhető el a módot beállította „Folyamatos» ( «Szilárd» - az angol nyelvű változata a felület).
2. megállapítja a szükséges összeget a festék, amely függ a marási idő és jellemzői a nyomtató. Minél tovább megy etch fórumon, a vastagabb a festékréteg legyen. Azonban, ha a festék réteg túl vastag, akkor lehet összetörni és pályák túl széles. Ezután meg kell korrigálni pontterülés még abban a szakaszban a NYÁK tervezés.
Ha a kazettát súlyosan károsodott, a növekedés a festék mennyisége a beállítások nem növekedését eredményezi a sűrűsége szilárd kitölti.
Képek nyomtatása. Ellenőrizze nagyító alatt a nyomtatási minőséget. Ha bizonyos sávokat nem megfelelően alakul ki, ismételje meg az eljárást.
Ha a nyomtatás szöveges vagy képes nyomtató hibák nem olyan észrevehető, mint ha a nyomtatás öntést.
Egyes palack alsó beállított alsó acéllemez és egy bázis forgácslap telepítést. I hengerelt említett három pozíció csavarokkal.
További I akasztott alapján egy darab tiszta vastag papír, hogy ne elrontani forgácslap maradékai öntapadó ragasztó, amelyek rögzítik a munkadarab és az aljzat. A papír egy lyukat a hőmérséklet-érzékelő.
Állítsa PP előforma a hordozón úgy, hogy a hőmérő szenzor van nyomva a munkadarabot.
Fent helyezünk egy üres, a PP szubsztrátot alkalmazva mintás áramköri kártya és több szegmenst horgonyzó ragasztóanyaggal bevont papír.
Gumiabroncs javítás fólia úgy, hogy teljesen befedje a munkadarab PP.
helyezzük a tetején a papír hordozó négy kiegészítései. E tömítés - védelme szűkös gumitömítéseket túlmelegedését.
A tetején a papír helyezünk párna pad sima habszivacs.
Ha ez a gumi nem, használjon 30-40 réteg újságot. Ez bizonyos mértékig segít terjeszteni nyomást.
A gumitömítés Tegyen egy tömítés készült forgácslap. Az utóbbi megvédi a termikus zóna felesleges hőveszteség.
Fent helyezzük EAF acéllemez.
Tartsa az egész szendvics fogók, vagy bármely más módszer áll rendelkezésre az Ön számára. Így a gumi pad deformálja, és elosztja a nyomást egyenletesen az egész területen PP előforma.
Kapcsolja be a jelenlegi és a pálya hőmérséklet-változás. Azt így is a stopper tudni, hogy a hozzávetőleges időpontot, amíg a vége a folyamatnak.
Amikor elérte a kívánt hőmérsékletet, lekapcsolja az áramot, és megvárja a telepítés hűtjük hőmérséklet 40 - 45 ° között C.
Elemzési szendvics és élvezze az eredményt.
Ne hagyja a testület nyomás alatt hosszabb ideig szükséges hűtés, mivel bizonyos típusú hordozók, nagy nyomás alatt indul, hogy felszívja a festéket. Ez vezet az a tény, hogy a fele a festék marad a fedélzeten, és a másik fele a hordozón.
Ezen túlmenően, minél hosszabb a gumi tömítés deformálódik, annál több időre van szükség, hogy visszatérjen az eredeti alakját.
Maratás PCB alkothatja.
Erősítse fedelet a műanyag palackot a PCB bármelyik hagyományos módszerrel. Azt használja a forró olvadék ragasztó. Ez megkönnyíti, hogy tegye, és PP felületén a megoldás.
Csávázásához védtelen festék PP parcellákon használatával vas-klorid FeCl3.
A bank egyszer nyomásmentesítjük vas-kloriddal, mert a nagy nedvszívó képesség az utóbbi, majd a vizet, és létrehoz egy szuper koncentrált oldatot vas-klorid vízben FeCl3 • 6N2 A. volt alkalmas maratás, szükség van hozzá legalább 10-20% víz.
Pour ferri-klorid-oldatot bármilyen megfelelő tartályba.
Óvatosan csepp a PP az oldatban úgy, hogy megmarad a felületen az oldat miatt annak felületi feszültségét.
Annak érdekében, hogy egységes maratása réz az egész felületen a PCB, és felhívják a díjat többször dörzsölje a maradványai a régi fogkefe oldatot.
A felülete minden nem védett területek réz legyen egységesen matt. Ha vannak világos területek, akkor nincs reakció ment.
Első légbuborékok is felfüggesztheti a maratás egyes területeken. Ezért kívánatos, hogy ellenőrizzék folyamatot többször felemelve és PP.
Általában, szobahőmérsékleten friss oldattal tábla maratott 10 - 15 perc. Azt próbálták növelni a marási idő 30 perc, hogy a megbízhatóság, a festék.
Amikor a munkadarabot teljesen maratott, elérjük azt a vas-klorid és mossuk folyó víz alatt.
Vegye ki a festéket a felszínen a PP lehet akár acetonnal átitatott vattával a Calico vagy ecsettel víz-aceton oldatot (aceton / víz = 1/10). Az utóbbi módszer elkerüli szennyeződése PP festék marad, de túl növeli a fogyasztást aceton.
Ez egy fotó fórumon vett visszavert fényben.
Board vett áteső fényben.
Trükkök a Kereskedelmi, illetve a szerzett tapasztalatokat a gyártás PP.
- Ha, lehűlés után, egy része a festék maradt a szubsztrát, szükség van, hogy növelje a nyomást és (vagy) hőmérsékleten. Ha ez utóbbi nem működik, akkor meg kell változtatni a fajta öntapadó papír, bár én még nem felel meg egy öntapadós papírra nyomtatott, a támogatást, amely lehetetlen lenne mozgatni a képre, a PP.
- Ha vásárolt öntapadó papír belső felületén a hordozó (ahol fel a festéket) szinte egy tükör pillantást a kimenet a nyomtató, akkor lehet elválasztani a festéket. Ha nem talál egy másik papírt, meg lehet járni a hordozó nagyon finom smirgli - „nulevku”. Ezután meg kell törlőanyagra Calico (c / b Takanen) mártott alkohol, hogy megvédje a nyomtató bejutását polírozó termékek.
Ez nem feltételezés. Technology vizsgáljuk. Az eredmény pontosan ugyanaz, mint amikor egy szubsztrát anélkül, hogy további feldolgozás.
Csak szem előtt tartani, hogy a piac gyakran ahelyett, hogy „nulevku” eladni több durva csiszolópapírral.
A képen balról jobbra elhagyja csiszolópapírral szemcseméretű 40, 20 és 10 mikron.
Ez a „nulevka” érzi magát, mint egy közönséges durva papír vagy karton jó, így használat előtt, azt kell kitalálni, hogy hol áll munkacsoport. Az ilyen „nulevku” használják a végső polírozás lépése előtt használata polírozó paszták.
Megfelelő az a csiszolópapír, amelynek a szemcsemérete 10 mikronnál kisebb. Itt egy példa a jelölés: L1E300h230L163SM3 NMA GOST. Ebben az esetben, M3, azt sugallja, hogy a méret a csiszolóanyag por használt összes 3 mikron. A jelenlegi jelölési lapokat lehet hagyni.
A legjobb, ha vesz egy öntapadós papír képviselő csak egy címke. Akkor, akkor papírt a maximális gazdaságosság.
