Hogyan készítsünk egy televíziós rák saját kezűleg

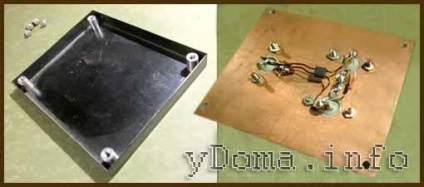

A design a splitter egy lapos doboz szegecselt a sarkokban négy részből menettel. Top box fedővel egy lemezből készült fólia üvegszálas, négy csavart. A fedél készülhet bármilyen fém, vas, sárgaréz, vagyis megvédje alkatrészeket splitter. A fedél csavarokkal és anyákkal rögzítve M2,5 három szabványos televízió régi típusú csatlakozóval. Radiális csatlakozó kapcsok vannak forrasztva közvetlenül a fedelet. Így vannak összekötve, és biztosítja az elektromos kapcsolat a képernyőn.

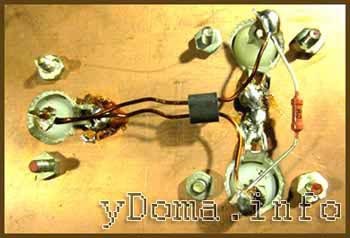

Közvetlenül a főbb megállapításait televízió csatlakozók pont bekötési alkatrészek vezetékes splitter.

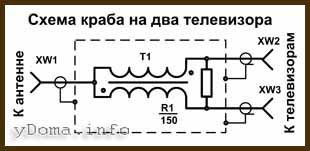

Bár óta eltelt több mint egy évtizede, de a kapcsolási rajza az elosztót nem változott, és minden modern televíziós rákokat és osztók készülnek az azonos áramkörön. A fénykép vázlatos diagramja egy osztó csatlakoztatható két televízió.
Ez splitter és most néha használja, ha kell kapcsolódni két televízió mellett állt összehasonlítani a minőség a kép vagy konfigurációt.
Bár az elosztót, és állítsa be a régi típusú aljzatba, de lehet csatlakoztatni dugók, mint a régi típusú és új. A saját termelés a televíziós splitter is elavult csatlakozók, telepíteni modern televíziós F-csatlakozó.
Hogyan készítsünk egy televíziós rák az anyagból kéznél

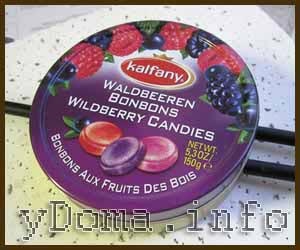

Valószínűleg meglepődtek, és azt hitte, hogy egy fém doboz cukorka oldalon teszi a független televíziós produkció rák. Igen, ez tényleg egy doboz édességet, de már nincs ott, mivel készült házi rák televízió, leírások nem rosszabb, mint bármely más ipari termelés.

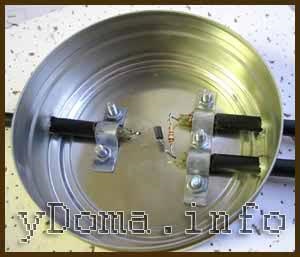

Ha megnyitja a fedelet, és bepillanthat a dobozban, azonnal világossá válik. Ez a házi televíziós rák kialakítva az említett elektromos kapcsolási rajz, de ahelyett, csatlakozók, kábelkötegek által alkotott forrasztás.
Ez a kialakítás teljes mértékben indokolja rák, rák televízió egy helyhez kötött eszköz, meg egy ideig a jövőben változtatni a telepítés helyén nincs szükség. És ami a legfontosabb, a TV rák lehet bármilyen fém cipősdoboz Remus, édességet, kávét. A méret nem számít, a lényeg, hogy ahelyett, hogy rögzítővasakkal antenna kábel és néhány radioaktív elemek.
A gyártás televíziós rák kell lennie egy dobozban, hogy egy lyuk alján a kábeltelevíziós és a doboz aljára szerelhető konzolok. Ha a vékony falak a dobozból, akkor jobb, ha nem kell fúrni a lyukat, és tolja. Először szúrás árral, majd a keletkezett nyíláson a rúdban be egy kis csavarhúzót és forgó sajtó. A lyuk növekedni fog. Változtatásával a mérete a szerszám, hogy a furat átmérője a külső átmérője a kábeltévé. Szorítók készült bármilyen fém. Átnyomni a lyuk azért jó, mert nem képez éles széleket, amelyek vágjuk át a kábelt.
Elkészítése után a dobozok és a bilincseket kell vágni a kábeltelevízió. Fontos, hogy ne nadsech központi vezető a kábel eltávolításakor a szigetelést. Az árnyékolófonat a kábel nem kell eltávolítani, és tekerd a helyére rögzítő rúd.

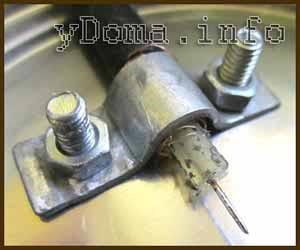

Most kell, hogy készen végét a TV kábelt van egy lyuk a dobozban, és rögzítse a rögzítő rúd. Stripped végét a kábel középső vezető meghajlítani kissé felfelé.

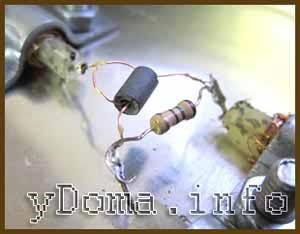

Továbbra is elvégezni csuklós telepítés a transzformátor és egy ellenállás, zárja le a fedőt és televíziós rák üzemkész. Ha a doboz sekély, szükséges annak biztosítása, hogy a veszélyeztetett területeken és részei a központi magja a kábel nem érintkezhet a fedelet.

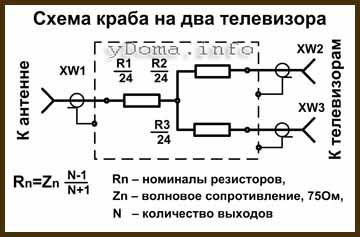

Ha nincs lehetőség, hogy ellenőrizzék a ferrit transzformátor televízió gyártás rák, a csatoló lehet tenni, hanem az ellenállások alább látható elektromos kapcsolási rajz.
Minden osztó ellenállás azonos ellenállással, amely attól függően, hogy a számát csatlakozik a TV antenna vezeték, úgy számítjuk ki, a fenti képlet.
Például, a kapcsolat a televíziós rák három TV-k, R az ellenállás értéke egyenlő 75 ohm × (3-1) / (3 + 1) = 37,5 ohm. A normál tartomány a következő 36 ohm ellenállás értékek, és meg kell tenni.
Az alábbiakban egy online kalkulátor, amellyel értékének kiszámításához ellenállási rák függően tervezett számát TV vagy más televíziós jel vevő a kapcsolatot.
Online kalkulátor kiszámítja az értékét rák ellenállások
Az ellenállás értéke a termelés rák hozott legközelebb a számított a standard tartományban.

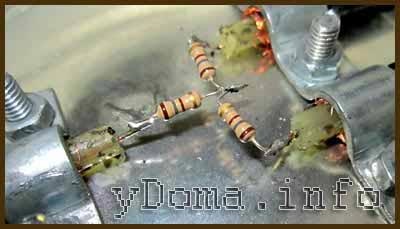

A legmegbízhatóbb típusú kapcsolatot az elektronikus alkatrészek, természetesen, forrasztás forrasztani. De ha nem tudja, hogy a kapcsolatok a munka televíziós rák forrasztás, lehetséges, hogy elkerülje a nézőknek következtetéseket.

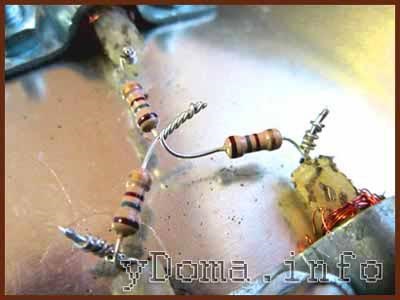

Egy kellően megbízható érintkezést ellenállás kiadási szorosan csavarja 3-5 fordulat körül a központi mag a kábeltévé. A kapcsolat nem olyan megbízható, mint a forrasztás, hanem elegendő a stabil működését a televíziós rák.
Mivel a szervezet számára házi rák lehet használni, és a műanyag dobozban, ha a pasztát a testén, és a fedőfólia-belül (alumínium) fólia. Ennek előfeltétele az, hogy biztosítsa a villamos érintkező ház és a fedél fólia között, és a kábel árnyékolása zsinórra televízió.
A megbízható kapcsolati zsinórra, mielőtt szorító szorító rudak, szükség van az egyes NAVIT néhány fordul minden darab réz drót.
Hogyan készítsünk egy TV splitter három ellenállások
Abban az esetben, ha a kéz nem olyan anyagot, és az eszköz csak egy kést, képviseli a legegyszerűbb lehetőség splitter TV-jel, csak három ellenállást. Ahhoz, hogy a meglepetés, a műszaki jellemzőket pontos teljesítmény, egyszerűsége ellenére egy házi készítésű osztó televíziós jel ilyen terv nem kapunk egy saját tervez.

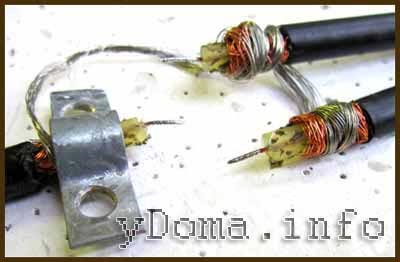

Technológia szerint a korábban ismertetett, a szigetelést el kell távolítani a végeihez kábeltelevíziós, amely részt vesz a gyártásához splitter. Le kell vágni a kábelt az alábbi fotó. Azt kellett levágni a külső szigetelés teljesen, mivel esett a szovjet kábel RK-75 egy nagyon merev szigetelés. Ha a szigetelés rugalmas, akkor jobb, ha vágott hosszában és hajtsa úgy, hogy a forrasztás után ellenállások visszatérni arra a helyre, ahogy az alábbi példák vágás építése közben egy televíziós kábelen.

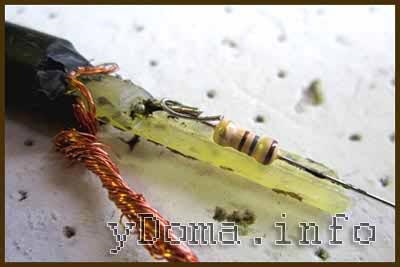

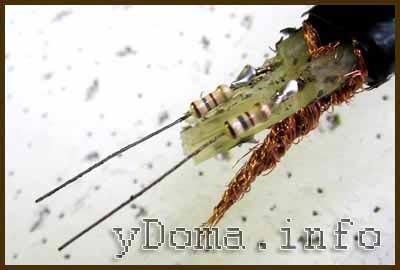

A központi mag minden kábel Tin forrasztani, és ez kerül a kimeneti ellenállás van hajlítva egy hurkot. Most csepp elég forraszt forrasztópáka és megbízható kapcsolat jön létre és tartós kapcsolat. A kényelem, a kábeleket, amelyeket használni fognak a televíziókészülékek, alkalmazzák egymással párhuzamosan és körülfon néhány fordulattal szigetelő szalaggal.

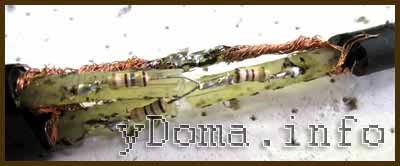

Ezután forrasztott árnyékoló tekercs a kábelek össze. Ezt követően, a kimenete az egyik ellenállások kialakított egy fűzőlyuk, a másik két terminál van menetes, és egy csepp forraszanyag forrasztási forrasztott együtt.

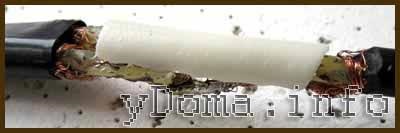

Ha a kábel külső burkolat van hajtva, akkor visszakerül a helyére, így a szigetelés ellenállás. Az én esetemben, szükséges volt, hogy a hossza a szigetelő cső, vágd hosszában és helyezze szoros kapcsolat ellenállásokat. Vastag szigetelés ebben az esetben biztosítani kell a minimális távolságot a központi vezető a kábel, ellenállás képernyőn. Cső szalag tekercs van rögzítve úgy, hogy a nyitva maradt fonat A kábel a két fél.

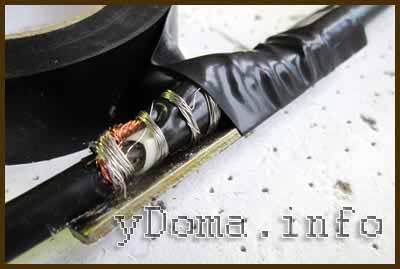

Továbbá, a telepítés helyét ellenállások televíziós splitter szitáljuk. Ehhez csavarja sodrott réz drót tekercs tekercsre. Egyszerűen csomagolja alufóliába, majd tekerje néhány huzalmenetre, mint a fotó. A lényeg, hogy a képernyő érintkezik az árnyékoló fonatot a kábel televízió.

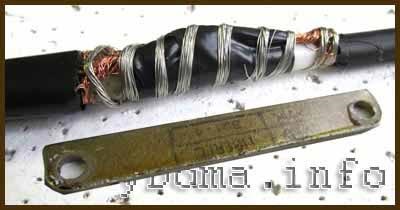

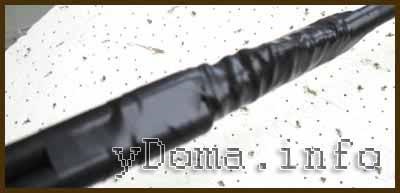

Összefoglalva, az elosztót, hogy esztétikai borított több réteg elektromos szalag. Ahhoz, hogy a merevsége és szilárdsága kívánatos mellékelni szigetelt mentén fémszalag televízió kábel, de lehet bármely olyan anyagból.
A végeredmény egy osztó, valamint bármely rák. A hátránya ennek a design hiánya operatív kapcsolása a kábelt.
Ellenállás értékek számától függően a csatlakoztatott TV, képlet alapján számítható látható a fenti oldalon. Ahelyett, hogy az ellenállások a legjobb, ha egy transzformátor, akkor nem lesz kisebb veszteség a televíziós jel.
