Hogyan készítsünk egy lézergravírozó saját kezűleg 25 fotó
Mivel középiskolás diákok mérnöki torzítás, azt a célt tűzte, hogy hozzon létre egy független projekt. Úgy döntöttem, hogy tervezni, és a saját kezét egy gravírozó. Mi jött ki belőle, nézd meg magad.

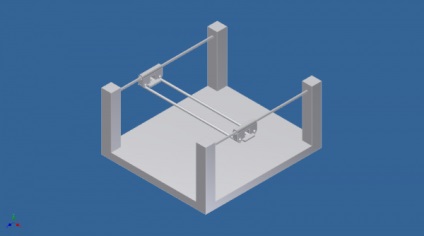

A Inverntor programot én terveztem a rézmetsző, a jövőben, és minden részletet, amit később megnyitotta a 3-d nyomtató.

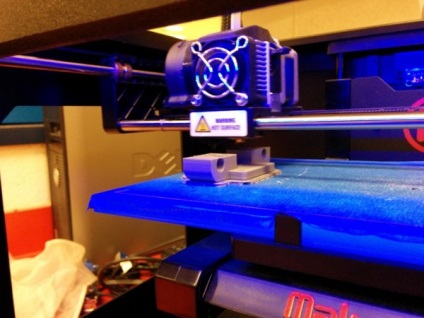

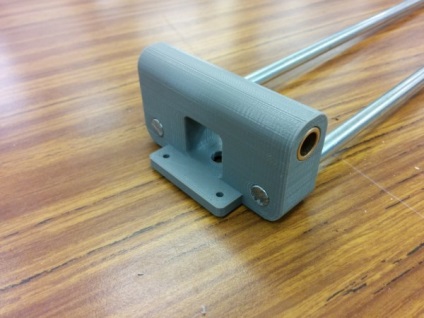

Az első alkalommal használtam a 3-D nyomtató, és meglepődtem, hogy milyen jól működik. Régebben azt gondoltam, hogy a 3-D nyomtatás használhatatlan, de ez nem így volt.

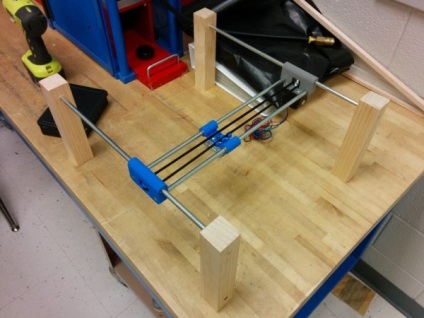

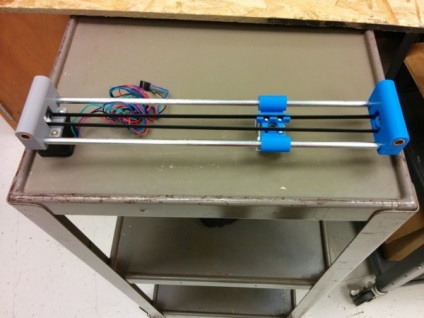

Fém rudak szolgálnak az y-tengelyen, míg az egész szerkezet mentén csúszik az x tengelyen. Fém csapágyak olajkenését súrlódás csökkentésére.

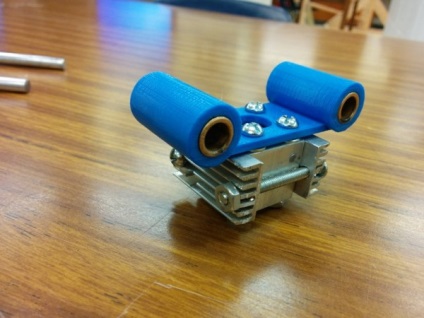

Tettem radiátor a lézeres kézzel alumínium és a hűtőbordákat a régi számítástechnikai rendszer. Ez a rész tartalmaz egy lézerdiódát és csúszdák az Y tengely mentén.

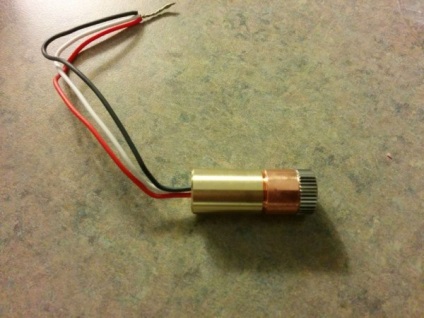

Vettem egy lézerdióda 2W 440 nm, és még a vezetők és a lencse. A teljes költség 100 $.

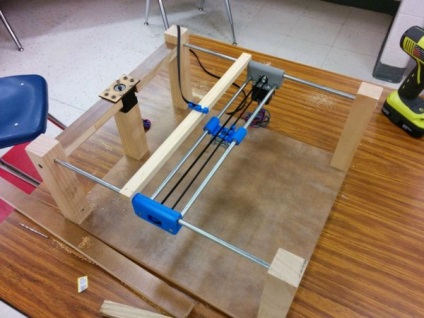

Állítsa be a léptető motor és öv mentén mozognak az y tengelyen.
Mielőtt rögzítő, győződjön meg arról, hogy a kocsi siklik végig az x és az y tengelyen.

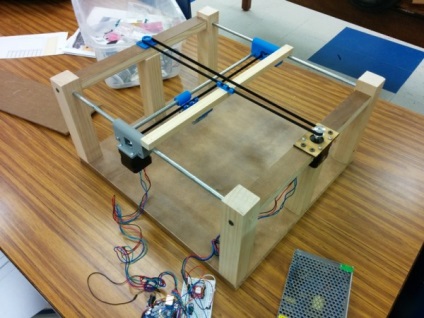

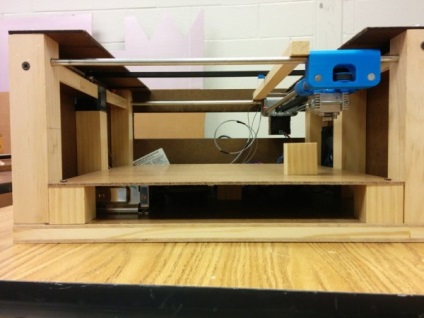

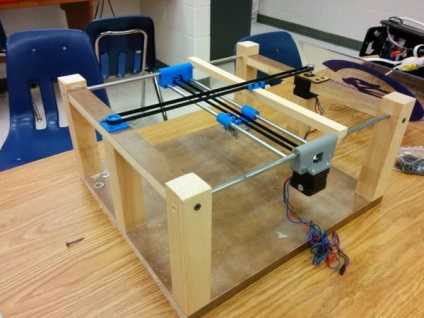

Ezen a képen látható léptető motor felel mozog az x tengely. A könnyű kialakítás, én csak 2 motor és 2 pántok.
Nem voltam benne biztos, hogy az egyik a biztonsági öv és a motor lesz elég ahhoz, hogy mozgatni az x tengely mentén, de szerencsére elég volt.
Csatlakoztassa a motort a vezérlő Arduino, megnéztem a mozgását minden tengelyen.
Próbáltam gravírozni felirata «Helló világ!».

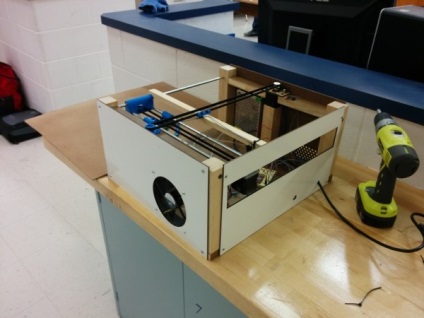

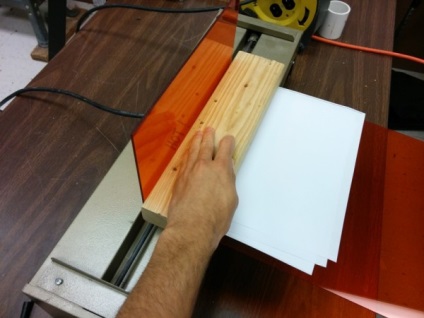

Engraver falak készülnek fehér tábla, a lyukakat vágott által lézeres vágóval. Füstelszívás a test a vésnök, telepítettem egy számítógép ventilátora.

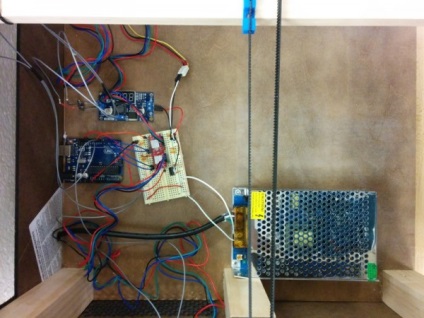

A rendszer elég félelmetes. Ezen a képen balról jobbra, csatlakozik a Arduino vezérlő, feszültségszabályozó, a vezető és a lézer és a léptető motor tápegység.

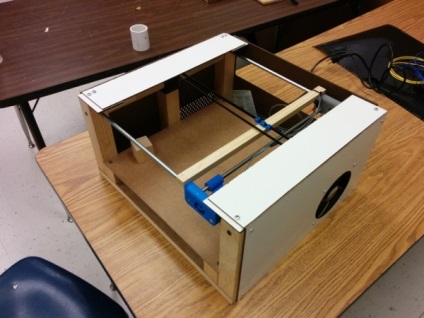

Ez fa platform bezárja az elektronika, és egyben a támogatást egy anyagot, amely gravírozás végezzük.
Minden, ami maradt egy védőburkolat védi a felhasználót a káros sugárzás érheti.

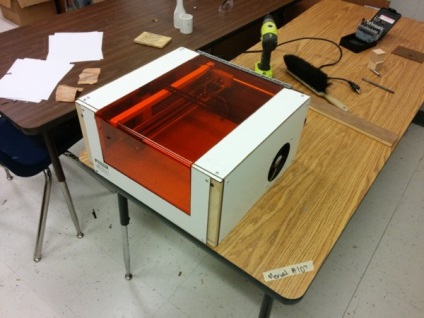

A felhajtható fedél készült narancssárga akril, amelynek célja, hogy megakadályozza az ultraibolya fény. Úgy találtam, hogy akril képes blokkolni a kék lézersugár.
Ready rézmetsző néz ki, elég profi.
Lézergravírozó munka.
Íme az eredmények képest az eredeti. Gravírozó sokkal jobban működik egyszínű.

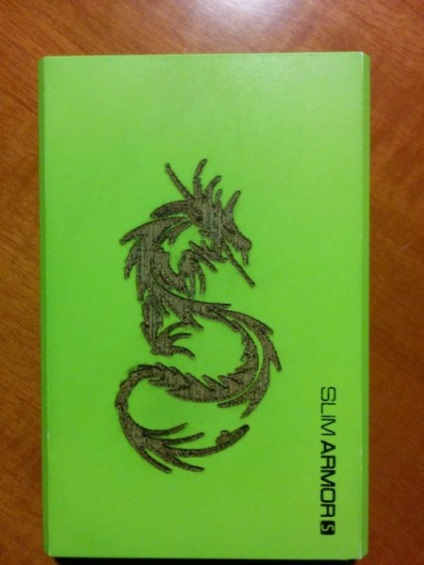

A legsikeresebb gravírozás.
Vágott alkatrészek felszabadítással Parafa és papír, azt hiszem, hasznos lesz a szimuláció repülőgépek, hajók és hasonlók. P cutt ing folyamat zajlik alacsonyabb sebességgel, mint egy metszet.

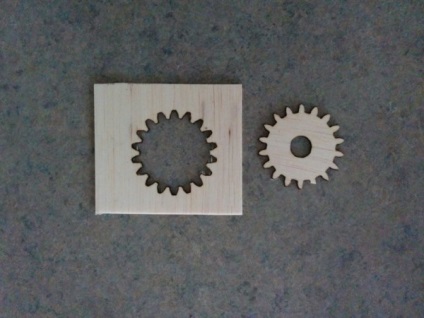

Ready fogaskerék. Köszönjük a figyelmet!
