Hogyan készítsünk digitális oszcilloszkópon a számítógép saját kezűleg (2. rész)
FOLYTATÁS: kiválasztása ellenállásokat. Egy másik módja - a kiválasztás az ellenállás pár. Pontosság biztosítja választja az ellenállásokat a két pár szett ellenállások nagy elterjedt. Először is, az összes ellenállások Gaugeable majd illeszkednek egymáshoz, az összeg az ellenállás, amely a legtöbb felel meg a rendszert.
Ez ily módon ipari méretekben, állítsa ellenállások elválasztó legendás tesztelő „TL-4”.
A hátránya - a komplexitás és a szükség nagy számú ellenállásokat.
Minél hosszabb a lista ellenállások, annál nagyobb a pontosság a kiválasztás.
Metsző ellenállások segítségével csiszolópapírral.

Azonban, a szerelvény a nagy ellenállású ellenállások nem hatolhat át a ellenállásréteg. A nagy ellenállású ellenállások MLT film, a film alkalmazzák a hengeres felület formájában spirál. Reszelő ezek ellenállások, hogy nagyon óvatos, nem bontják meg a láncot.
Pontos beállítása a ellenállások amatőr körülmények között lehet a legfinomabb csiszolópapírral - „nulevku”.


Véleményem szerint ez a leggyorsabb és legegyszerűbb módja, amely azonban ad egy nagyon jó rezultaty.Konstruktsiya és a részleteket.

Kapcsolási csillapító osztásarányú hajtjuk dobon a középső pozícióban.

Kimeneti csatlakozó - a szabványos 3,5 mm-es audio jack. A adapter csatlakoztatva van a sor bemeneti hangot használ kábel két Jack 3,5 mm a végeknél.


Mint a termék nem kerül részletesen másik kézikönyvben a közeljövőben „című Hogyan kábel szonda alacsony frekvenciájú virtuális oszcilloszkóp?” Hogyan kalibrálni a virtuális oszcilloszkóp? A kalibráláshoz az oszcilloszkóp, akkor szükség van legalább néhány méter. Használhatja bármilyen telefonos tesztelő vagy digitális multiméter, amelyekben megbízik.

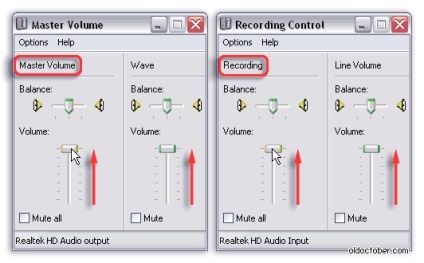

A kalibrálás előtt, hogy a következő beállításokat.
Kikapcsolja a hangszínszabályozó.


Kiválasztása «programozott frekvenciát» oszcillátor frekvencia 50Hz kapcsoló (PE), mint az összes amatőr műszerek váltakozó feszültségek képesek dolgozni ezen a frekvencián, és a mi adapter még mindig nem működik megfelelően magasabb chastotah.Pereklyuchaem adapter bemenet 1: 1 mód .

A jel lehet korlátozni, hogy a hang bemenet és a kimenetén, a kalibrációs pontosság is jelentősen csökkenthető. A «AudioTester-e” még van egy külön túlterhelés kijelzése, ami ki van jelölve a képen pirossal.
Mérjük a tesztelő feszültség generátor kimeneti és a megfelelő szám értéke az amplitúdó értékeket.
Példa.
Az olvasás a voltmérő = 1,43 V (RMS).
Kapjuk a csúcsérték.
1,432 * √2 = 2,025 (V)

Bár az ablak közelében bejegyzést a megadott dimenziója «mVrms», ami elvileg azt kell jelentenie, rms, a valóságban, az oszcilloszkóp «Oszi v2.0c» készlet «AudioTester-a”, a bemeneti értékek megegyeznek ... nem világos, hogy mit. Mi azonban nem akadályozza meg pontosan kalibrálni a készüléket.
Értékek megadásával kis lépésekben lehet pontosan beállítani a mérete egy szinuszhullám amplitúdó értéket a fent kiszámított.
A képen látható, hogy a jel amplitúdója belül tartjuk egy kicsit több, mint két fokkal, amelyek megfelelnek a 2.02 voltot.
A pontosság a kijelző jel amplitúdója származó bemeneti 1:20 1: 100 függ pontosságát kiválasztása a megfelelő ellenállás elválasztó.

Teszi a kapott érték a kalibrációs ablakban mV - 2025 és nyomja meg az Entert.
Kalibrálni a második tartomány „Vanguard” oszcilloszkóp, amely meg van jelölve a „250”, akkor szükséges, hogy először számítsuk ki a valódi osztály faktor összehasonlításával a beágyazott voltmérő leolvasott két tartomány elválasztó: 1: 1 és 1:20. Voltmeter oszcilloszkóp így kell állítani „12.5” helyzetbe
Példa.
122/2323 = 19,3

«CALIBR» fájl található ugyanabban a könyvtárban, ahol az aktuális másolási a program.
A nyolcadik sor egy igazi választóvonal tényezője osztó első (bal) csatorna.
Ha már épített egy kétcsatornás adapter, a kilencedik helyen, módosul a második (jobb oldali) kanala.Kak igazítsa a frekvenciamenet az adapter?



Felvettem a következő kapacitás: C1 - 39pF, C2 - 10 nF, C3 - 0,1nF.
